รายละเอียดสินค้า:
|
| การกำหนดค่าความจุ: | 60 ชิ้น/ชม. (อิงตามผลิตภัณฑ์ 2M) | ผู้ประกอบการ: | 1 คน |
|---|---|---|---|
| พื้นที่อุปกรณ์: | 65m*6.5m*2m (l*w*h) | การกระจายพลังงานอุปกรณ์: | 330KVA |
 |

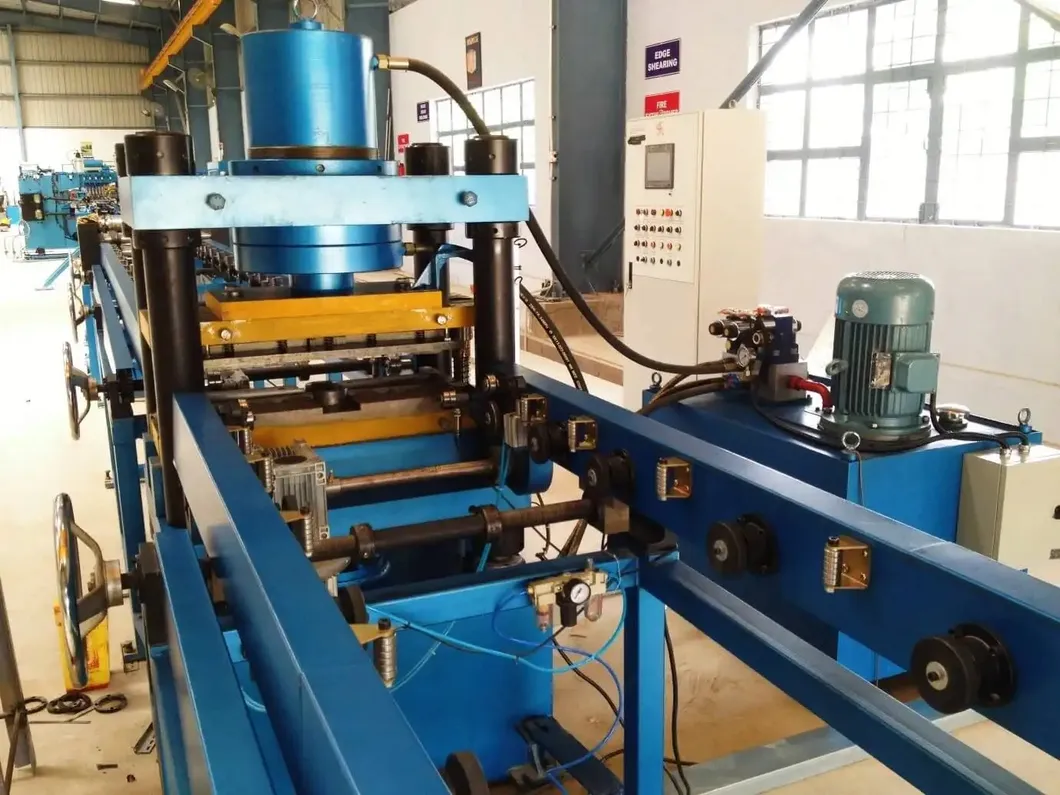

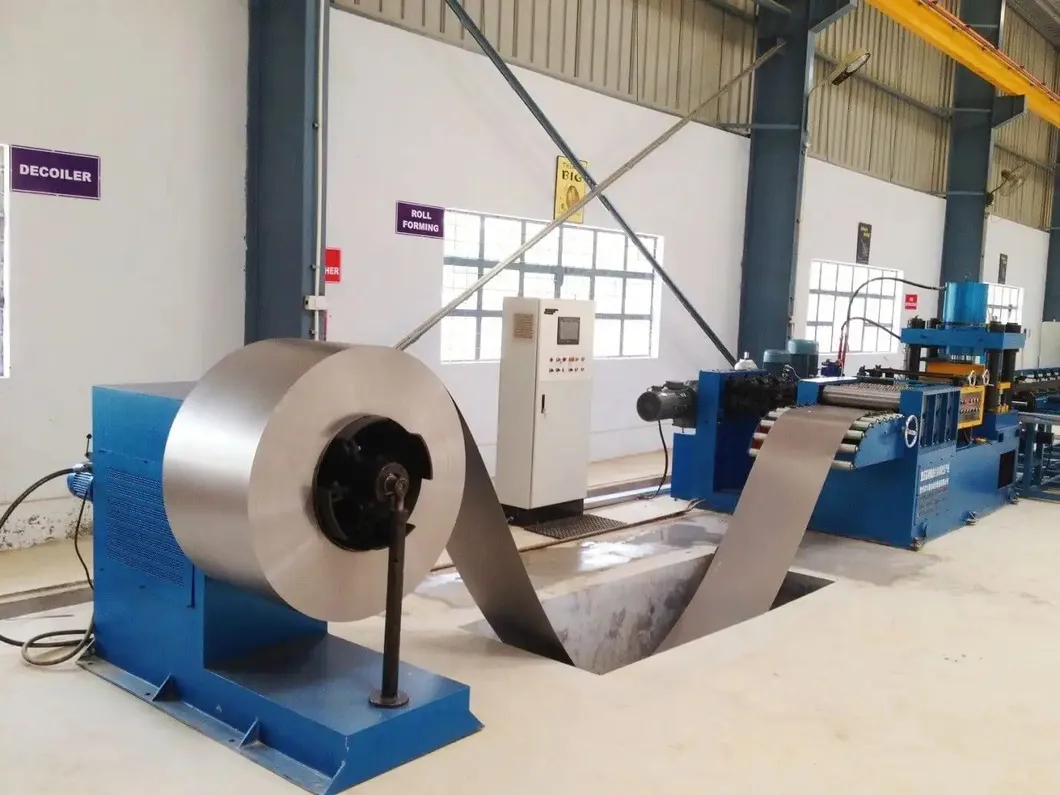

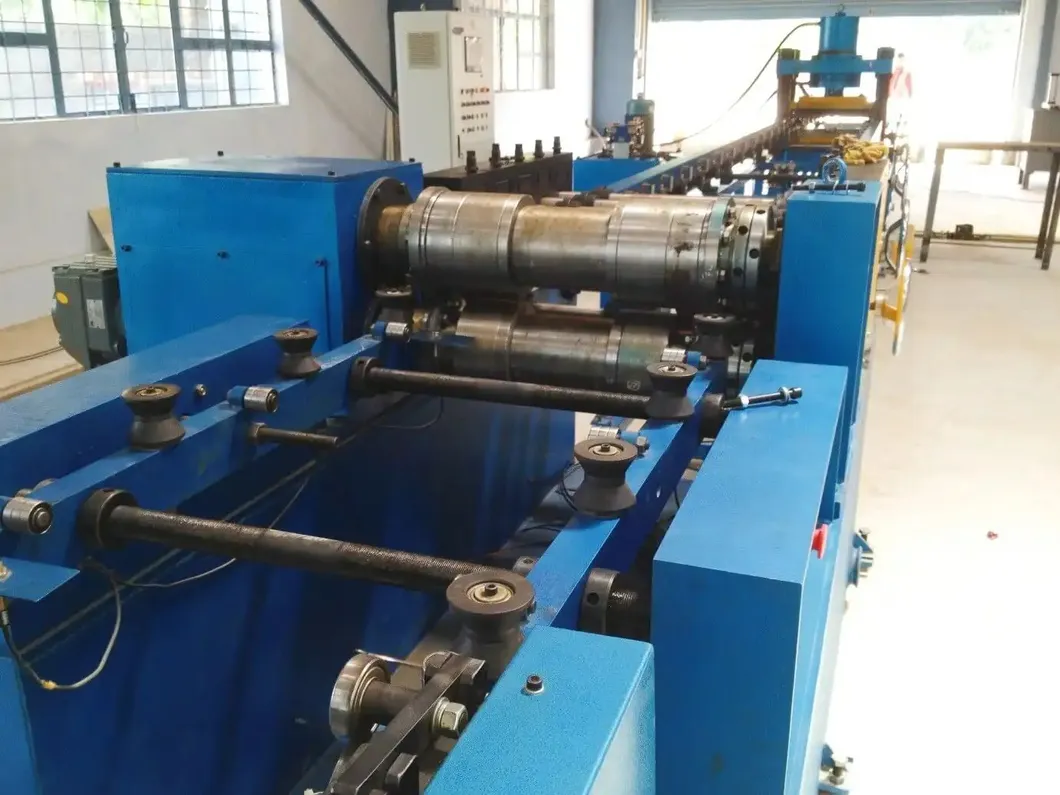

สถานีขึ้นรูปด้วยลูกกลิ้ง ความเร็วในการกลิ้ง: 6-14 ม./นาที แรงดันปรับได้ การเจาะปลาย: เครื่องอัดไฮดรอลิก 315 ตัน ตัวเข้ารหัสแบบหมุนและเซอร์โวมอเตอร์สำหรับการควบคุมความยาว/ขนาดของครีบ กลไกการปรับระดับช่วยให้มั่นใจได้ถึงความเรียบของชิ้นงาน วัสดุที่คลายออกวางบนชั้นวางขนถ่ายขนาด 5 ตันผ่านรถเข็นขนถ่ายและม้วนเป็นแผ่น บ่อบัฟเฟอร์เสริมตามคำขอของลูกค้า |

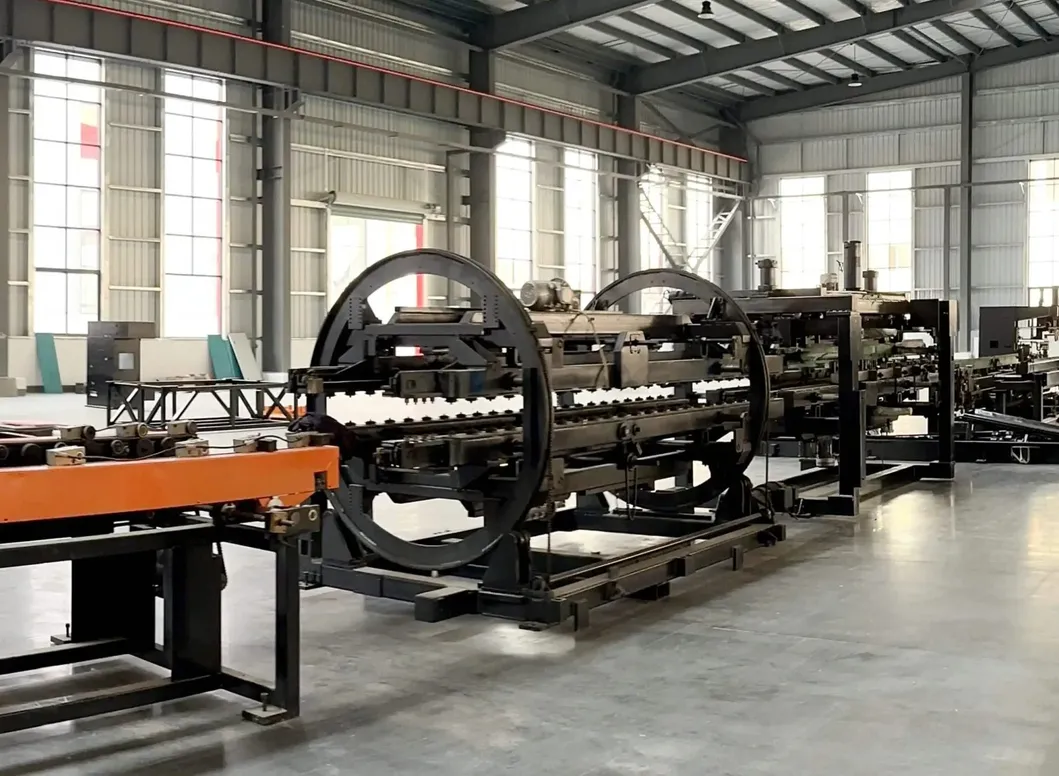

| สถานีพลิกและประกบ ความเร็วในการลำเลียง: 5-15 ม./นาที การพลิกครีบหม้อน้ำ 180° อุปกรณ์พลิก: ชั้นวางแบบหมุน, ชั้นวางพลิก, ระบบส่งกำลัง, อุปกรณ์พลิก, อุปกรณ์ดัน ฯลฯ แผ่นแรกถึงตำแหน่งที่ตั้งไว้ล่วงหน้า → พลิกไปยังชั้นวางลำเลียงตรงข้าม แผ่นที่สองถึงตำแหน่งที่ตั้งไว้ล่วงหน้า → อุปกรณ์ดันเคลื่อนที่ไปยังแผ่นแรก ทำให้การประกบสมบูรณ์ |
 |
 |
สถานีเชื่อมจุดล่วงหน้าแบบสองหัว ชุดอุปกรณ์เชื่อมจุดแรงดันสองชุด กำลังไฟ: 60 KVA หลังจากพลิกและประกอบแล้ว เครื่องเชื่อมจุดล่วงหน้าจะจัดตำแหน่งและยึดชิ้นงานสำหรับการเชื่อมหลายจุด |

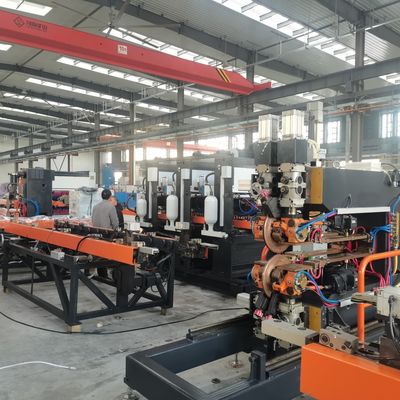

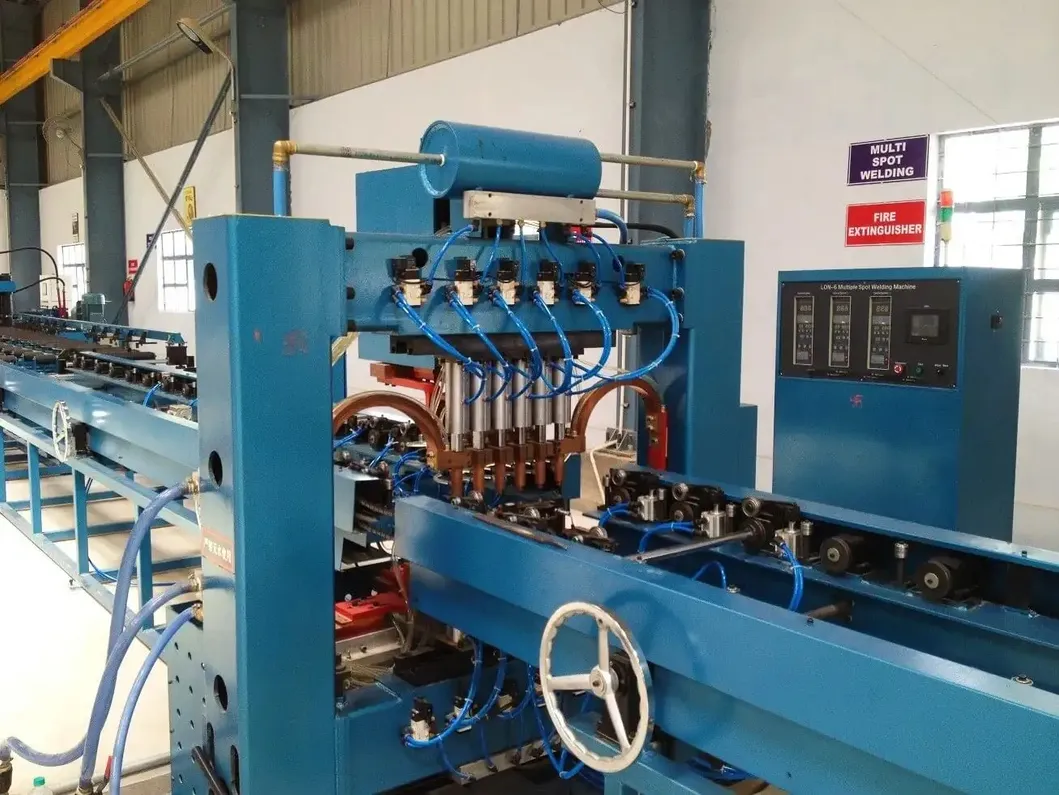

| สถานีเชื่อมจุดหลายจุดแบบแกน ชุดอุปกรณ์เชื่อมจุดแรงดัน 12 ชุด หัวเชื่อมแบบสองหัว 6 จุด/แถว แหล่งจ่ายไฟ AC: 12 ชุด กำลังไฟ: 12 * 50 KVA การเชื่อมสองแถวเพื่อเพิ่มประสิทธิภาพ |
 |

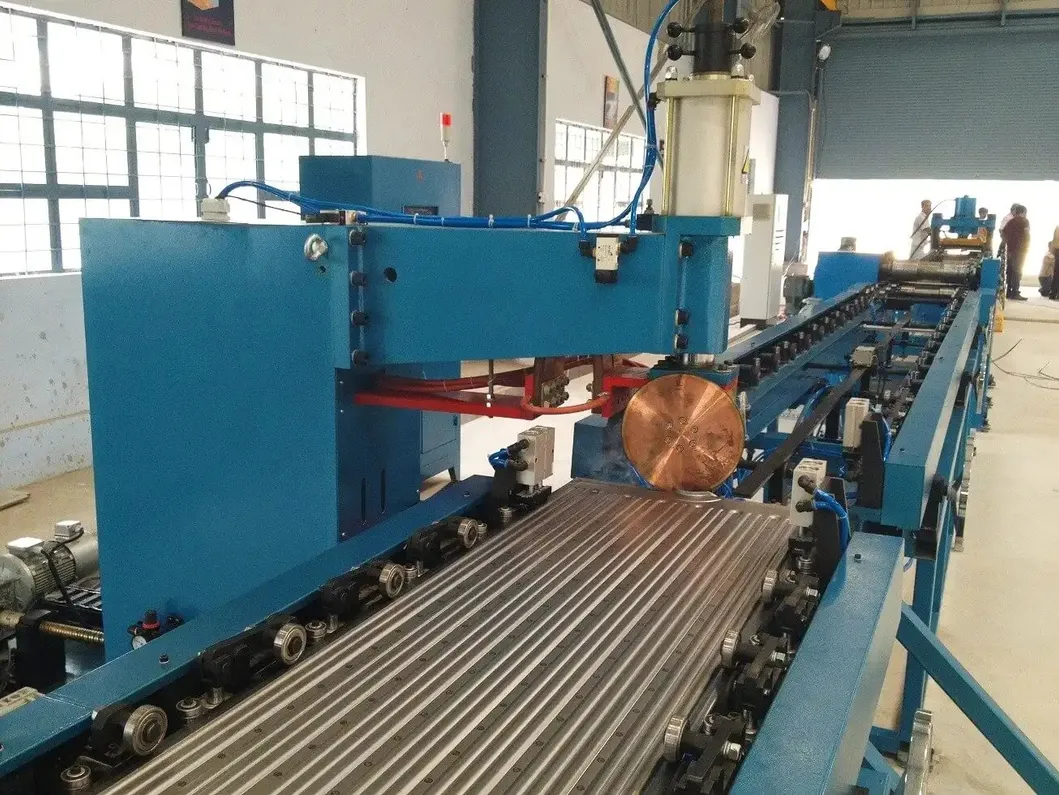

| สถานีเชื่อมตะเข็บสองด้าน เครื่องเชื่อมตะเข็บ 2 ชุด จัดเรียงแบบสมมาตร หัวแรงดันเชื่อมตะเข็บ 4 ชุด แหล่งจ่ายไฟเชื่อมความถี่แปรผัน 2 ชุด กำลังไฟ: 2 * 160 KVA แรงดันสูงสุด: 12,000 N กลไกการส่งกำลังแบบดิฟเฟอเรนเชียล ความเร็วในการเชื่อมตะเข็บ: 0-2.8 ม./นาที |
|
| สถานีตัดและปรับระดับด้วยลูกกลิ้ง ประกอบด้วยกล่องเครื่องจักร, อุปกรณ์ขับเคลื่อน, อุปกรณ์ตัด, กลไกการบดขอบ, กลไกการปรับระดับ, ระบบควบคุมอิเล็กทรอนิกส์, ระบบนิวเมติก ฯลฯ แผ่นตัดแบบลูกกลิ้งตัดทั้งสองด้าน; แผ่นตัดทำจากเหล็กเครื่องมืออัลลอย (ทนต่อแรงกระแทก, ทนต่อการสึกหรอ, อายุการใช้งานยาวนาน) ความเร็วในการตัดด้วยลูกกลิ้ง: 2-6 ม./นาที กำลังขับ: 4 kW |
 |
 |
สถานีเจาะปลาย ประกอบด้วยฐาน, กลไกการยก, โครงเจาะ, แม่พิมพ์เจาะ, กระบอกสูบเจาะ, กระบอกสูบยก และสถานีไฮดรอลิก ใช้สำหรับตัดปลายหลวมเพื่อให้แน่ใจว่าขอบเรียงกันและสอดคล้องกัน แม่พิมพ์เจาะที่มีขอบเอียงเพื่อลดแรงเจาะ แรงดันเครื่องเจาะ: 160 T |
| สถานีเชื่อมด้วยอาร์กอนอาร์คปลาย อุปกรณ์ 2 ชุด จัดเรียงแบบสมมาตร 1 ชุดสำหรับเชื่อมปลายด้านหน้า, 1 ชุดสำหรับเชื่อมปลายด้านหลังของชิ้นงาน แหล่งจ่ายไฟเชื่อมด้วยอาร์กอนอาร์ค Panasonic 4 ชุด ช่วงกระแสไฟ: 5-315 A ความเร็วในการเชื่อม: 300-600 มม./นาที |
 |
| สถานีวางบนพาเลท ปริมาณการจัดเก็บต่อชั้นวางพาเลท: 40 ชิ้น ระยะห่างพาเลท: 45 มม. วิธีการจับ: แคลมป์กระบอกสูบยึดวัสดุ, กริปเปอร์หมุน 90° เพื่อวางบนชั้นวาง วิธีการทำงานของรถเข็นวัสดุ: การเคลื่อนที่แบบก้าวเซอร์โว, เคลื่อนไปยังตำแหน่งถัดไปหลังจากวาง 1 ชิ้น, เปลี่ยนรถเข็นด้วยตนเองเมื่อชั้นวางเต็ม |
เครื่องจักรอุปกรณ์เสริมเสริม
 |
 |
 |
|
| เครื่องเจาะท่อเฮดเดอร์ | อุปกรณ์ประกอบ | โต๊ะเชื่อมหน้าแปลน | โต๊ะพลิกสำหรับการประกอบการเชื่อม |

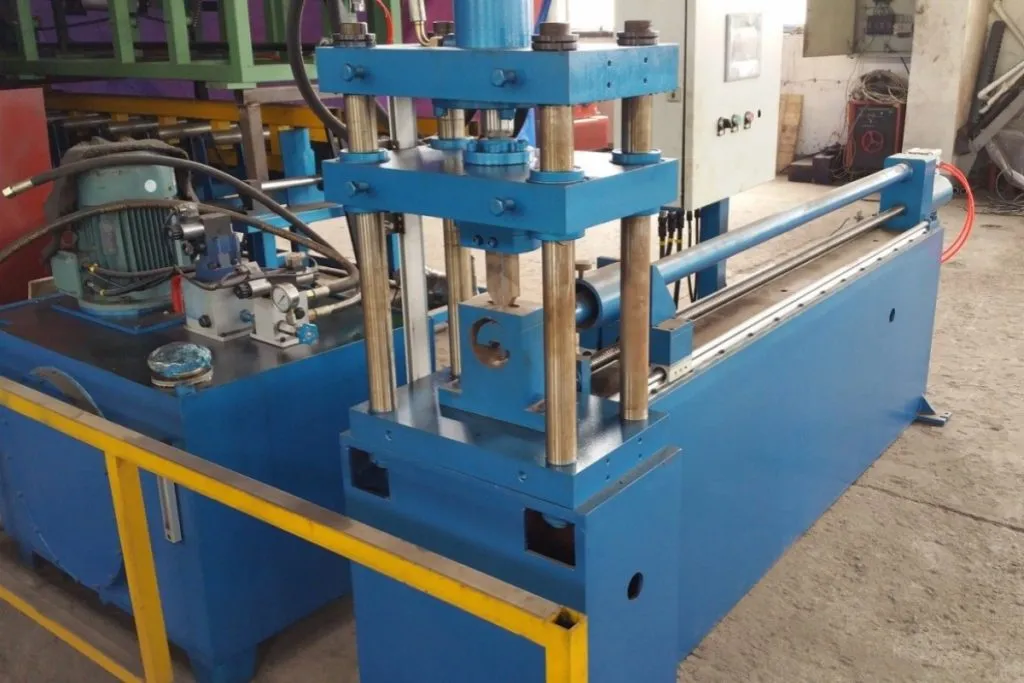

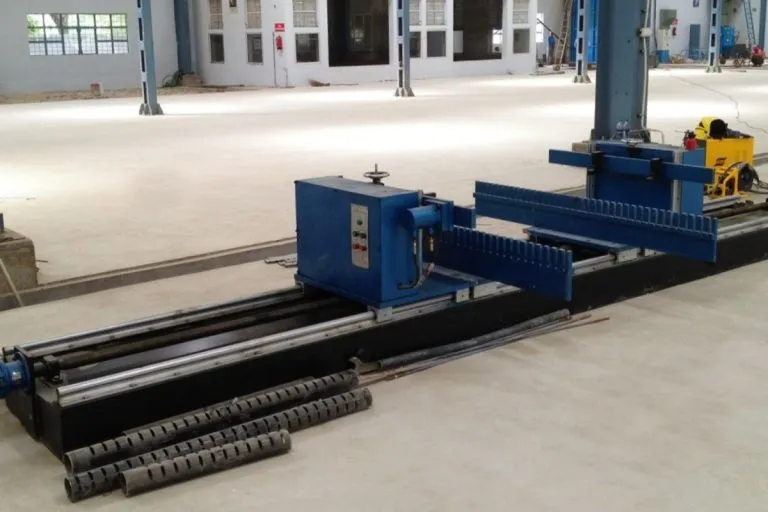

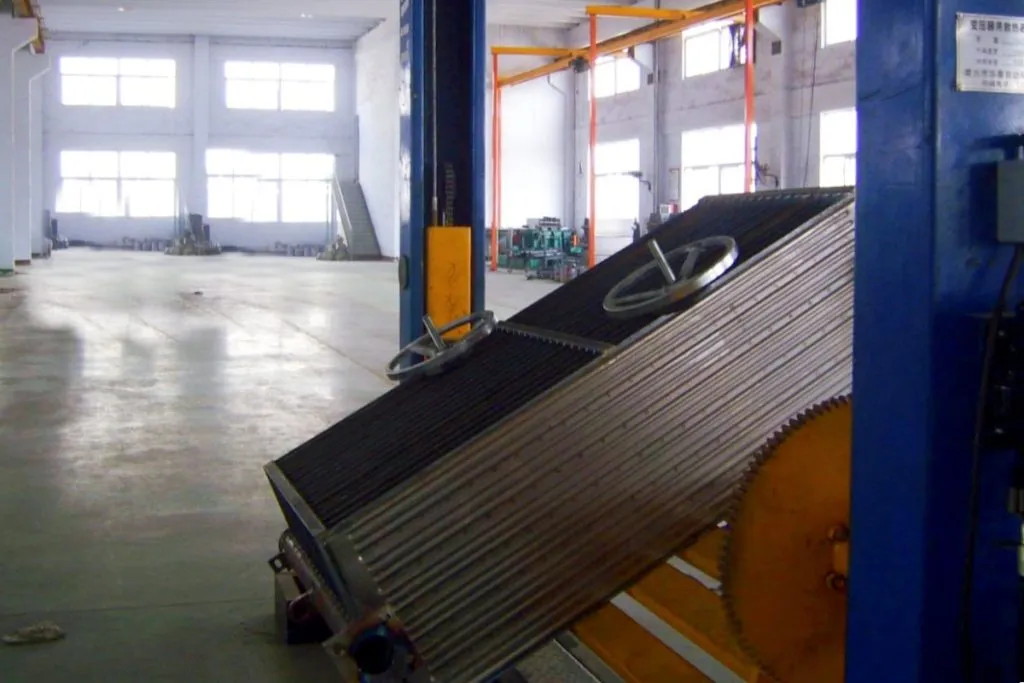

| เครื่องเจาะเฮดเดอร์จะจัดทำดัชนีโดยอัตโนมัติเพื่อสร้างช่องคู่สูงสุด 40 ช่องบนท่อ (สูงสุด 40 แผง) ท่อถูกตัดด้วยช่องสี่เหลี่ยมพิเศษ 2 ช่องต่อแผง การรองรับภายในป้องกันการเสียรูปในระหว่างการเจาะ เวลาวงจรต่อการเจาะ: ~6 วินาที | อุปกรณ์ประกอบแนวนอนช่วยในการประกอบแผงหม้อน้ำเข้ากับท่อเฮดเดอร์ แผงถูกวางในอุปกรณ์ยึดชั้นวางที่เครื่องเรียงซ้อนอัตโนมัติ จากนั้นจึงเข้าสู่อุปกรณ์ยึด ปลายด้านหนึ่งถูกปรับด้วยตนเองตามความยาว ในขณะที่อีกด้านหนึ่งใช้เครื่องอัดไฮดรอลิกเพื่อยึดและวางตำแหน่งสำหรับการเชื่อมแท็ก | อุปกรณ์ยึดแบบติดตั้งหน้าแปลนแบบมีกำลังได้รับการออกแบบมาเพื่อจัดตำแหน่งหน้าแปลนยึดบนเส้นกึ่งกลางของหม้อน้ำอย่างแม่นยำ ด้วยการปรับกำลังสำหรับความยาวแผงและความลึกในการประกอบ ทำให้สามารถกำหนดค่าใหม่ได้อย่างรวดเร็วสำหรับการเปลี่ยนแปลงการผลิต การวางตำแหน่งเซอร์โวมอเตอร์ช่วยให้มั่นใจได้ถึงการประกอบที่แม่นยำ | อุปกรณ์พลิกแบบมีกำลังได้รับการออกแบบมาเพื่อพลิกองค์ประกอบหม้อน้ำสำหรับการประกอบหม้อน้ำ หลังจากเชื่อมท่อเฮดเดอร์จากด้านหนึ่งแล้ว ให้พลิกหม้อน้ำเพื่อเชื่อมอีกด้านหนึ่ง |
ข้อมูลอื่นๆ
| รายละเอียดสินค้า | บริการด้านเทคนิค |
| สายการผลิตครีบหม้อแปลง Trintfar Horse เป็นไปตามมาตรฐานสากลและมีราคาที่ประหยัดและแข่งขันได้มากกว่า | ยึดมั่นในความเป็นลูกค้าเป็นศูนย์กลางและให้บริการก่อนการขายและหลังการขายที่ครอบคลุมแก่บริษัทของคุณ เช่น การติดตั้ง การทดสอบการใช้งาน การฝึกอบรม และการบำรุงรักษา |

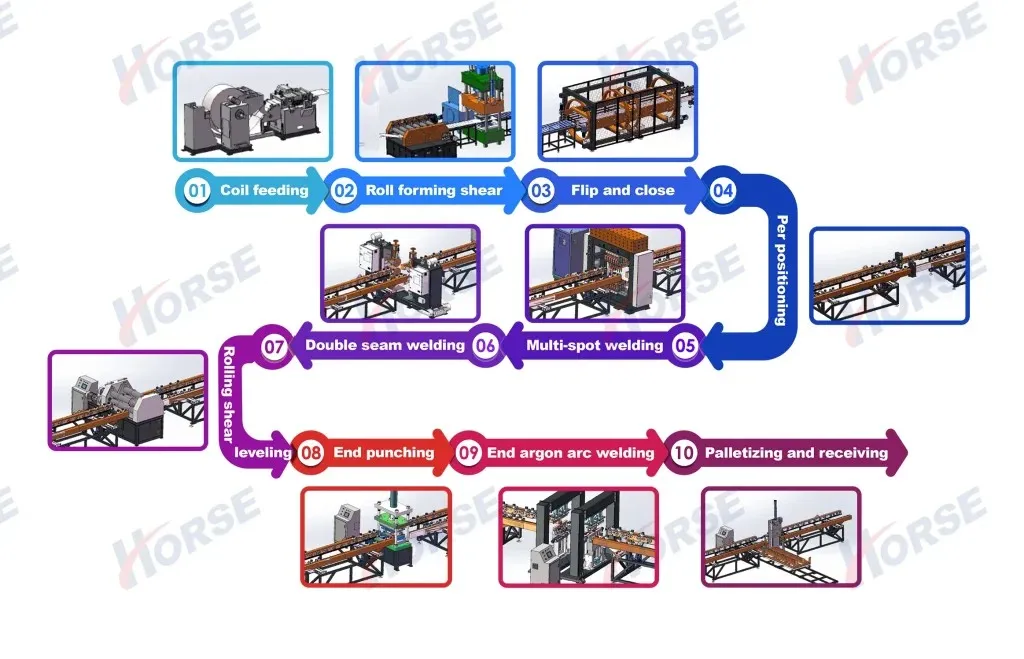

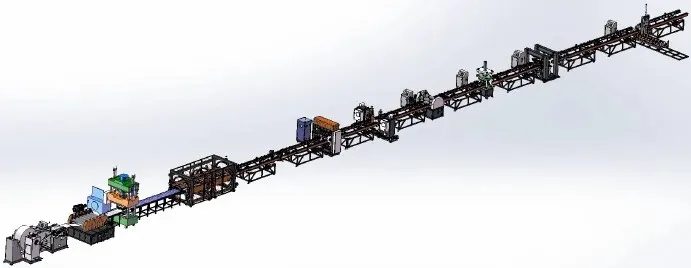

| ไดอะแกรมเลย์เอาต์สายการผลิตครีบหม้อแปลงอัตโนมัติเต็มรูปแบบ |
บริการก่อนการขาย: ก่อนลงนามในสัญญา บริษัทจะให้บริการโซลูชันกระบวนการผลิตต่างๆ และบริการให้คำปรึกษาด้านเทคนิคสำหรับอุปกรณ์แก่ลูกค้า การติดตั้งและการทดสอบการใช้งาน: ตามสัญญา บริษัทของเราจะขนส่งอุปกรณ์ไปยังสถานที่ติดตั้งที่ผู้ใช้กำหนดอย่างปลอดภัยภายในเวลาที่กำหนด และส่งวิศวกรบริการด้านเทคนิคไปติดตั้งในสถานที่ เมื่อผู้ใช้มีอะไหล่สำหรับการติดตั้งและการทดสอบการใช้งานขั้นพื้นฐาน วิศวกรบริการด้านเทคนิคจะติดตั้งและดีบักเครื่องจักรให้ผู้ใช้ใช้งาน เพื่อให้มั่นใจว่าสภาพแวดล้อมการติดตั้งและการทดสอบการใช้งานเป็นระเบียบเรียบร้อย การฝึกอบรมหลังการขาย: บริษัทเสนอการฝึกอบรมด้านเทคนิคฟรี (อย่างน้อย 5 วัน) ที่ไซต์ของผู้ซื้อหรือศูนย์ฝึกอบรมของผู้ขาย หัวข้อสำคัญ ได้แก่:
การบำรุงรักษาอุปกรณ์
|
 |
|
| ผลผลิต | |
| เลขที่ | ชื่อ | รุ่น | จำนวน | หน่วย |
| 1 | เครื่องคลายขดอัตโนมัติ | FJJ-0-0 | 1 | ชุด |
| 2 | เครื่องตัดขึ้นรูปด้วยลูกกลิ้ง | CXJ-0-0 | 1 | ชุด |
| 3 | เครื่องพลิกและประกอบ | FZJ-0-0 | 1 | ชุด |
| 4 | เครื่องเชื่อมจุดล่วงหน้าแบบสองหัว | DN60-2C | 1 | หน่วย |
| 5 | เครื่องเชื่อมจุด 12 หัวแบบแกน | LM-12C | 1 | หน่วย |
| 6 | เครื่องเชื่อมตะเข็บสองด้าน | 2*FVM160-2C | 1 | หน่วย |
| 7 | เครื่องตัดและปรับระดับ | JPJ-0-0 | 1 | หน่วย |
| 8 | เครื่องเจาะปลาย | CQJ-0-0 | 1 | หน่วย |
| 9 | เครื่องเชื่อมด้วยอาร์กอนอาร์คปลาย | YHH-4C | 2 | หน่วย |
| 10 | เครื่องเรียงซ้อนผลิตภัณฑ์สำเร็จรูป | MDJ-0-0 | 1 | หน่วย |
| 11 | ชั้นวางสายพานลำเลียง | SSJ-0-0 | 10 | หน่วย |
| ระบบนิวเมติก | Airtac |
| ควบคุม | Mitsubishi หรือ Siemens |
| ระบบเซอร์โว | Yaskawa |
| ตลับลูกปืนเชิงเส้นและแอคชูเอเตอร์ | THK |
| ไฮดรอลิก | Yuci |
| ไฟฟ้า | Schneider, Siemens |
