รายละเอียดสินค้า:
|
| หมายเลขรุ่น: | เอฟวีเอ็ม-170KVA | ขอบเขตการผลิต: | สายผลิตภัณฑ์ |
|---|---|---|---|
| ได้รับการรับรอง: | ISO, CE, ABS | บริการหลังการขาย: | รับประกัน 1 ปี |
| แพคเกจการขนส่ง: | กล่องไม้ | เครื่องหมายการค้า: | ทรินท์ฟาร์ |
| เน้น: | สายการผลิตเครื่องเรเดียเตอร์,สายการผลิต เครื่องเรเดียเตอร์แปลง |
||
เครื่องโหลดโครงสร้างแผงการโหลดวัสดุที่ซ้อนกันด้วยตนเองลงบนรถแท่นป้อนโดยใช้รถบูม โดยมีตำแหน่งวางวัสดุสองตำแหน่งในแต่ละด้านกริปเปอร์โครงสร้างจะจับวัสดุจากทั้งสองด้านของรถแผ่นโดยอัตโนมัติและวางลงบนสายพานลำเลียง กลไกการวางตำแหน่งหนีบตรงกลางจะจัดแนวแผงบนสายพานลำเลียง กลไกขับเคลื่อนด้วยเซอร์โวจะเคลื่อนแผ่นไปยังเครื่องเชื่อมจุดล่วงหน้าเพื่อทำการเชื่อมจุดทั้งสองด้าน |
เครื่องโหลดและกดวงแหวนช่องทางน้ำวงแหวนทางน้ำใช้การป้อนแบบแผ่นสั่นสะเทือนพร้อมระบบรางคู่หัวกดสองหัวในแต่ละด้านกดวงแหวนทางน้ำที่ด้านหน้าและด้านหลัง การส่งวัสดุใช้การป้อนลูกกลิ้งแบบมีกำลัง |
เครื่องพลิกและประกอบพลิกอย่างรวดเร็วและแม่นยำโซ่คุณภาพสูงสำหรับการส่งกำลัง มอเตอร์ลดความเร็ว 400W เป็นตัวขับเคลื่อน มอเตอร์ลดความเร็วเกียร์พร้อมเซ็นเซอร์สำหรับการวางตำแหน่งการพลิกที่แม่นยำ การควบคุมอัตโนมัติ ไม่มีการแทรกแซงด้วยตนเอง ประกอบด้วยตัวพลิก, อุปกรณ์โหลด, คอนโซลไฟฟ้า, ระบบปฏิบัติการ และรั้วความปลอดภัย ปรับให้เข้ากับข้อกำหนดการพลิกผลิตภัณฑ์ต่างๆ เพื่อให้มั่นใจถึงการถ่ายโอนวัสดุที่ปลอดภัย ราบรื่น และมีประสิทธิภาพระหว่างการทำงาน |
เครื่องเชื่อมจุดตำแหน่งล่วงหน้าของแผงแผงจะไหลไปยังตำแหน่งหยุดเชื่อมบนชั้นวางสายพานลำเลียงโดยอัตโนมัติ และช่างเชื่อมทั้งสองด้านจะเริ่มทำการเชื่อมจุดล่วงหน้า การเชื่อมจุดล่วงหน้าจำเป็นสำหรับแถวเดียวเท่านั้น ใช้แหล่งจ่ายไฟ AC DN75 1 ชุด |

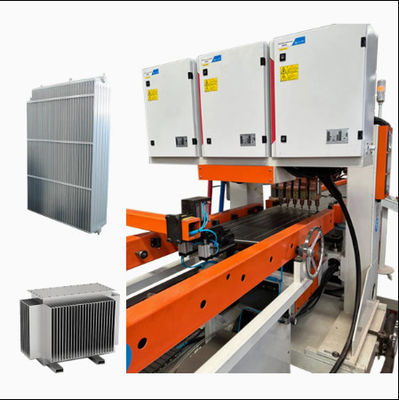

เครื่องเชื่อมหลายจุดแบบโครงสร้างแผงเครื่องเชื่อมหลายจุดแบบโครงสร้าง 3 เครื่องสำหรับการเชื่อม แต่ละหน่วยมีข้อต่อเชื่อมกระบอกสูบ 18 ชุด แหล่งจ่ายไฟเชื่อม AC สำหรับการเชื่อมรอยต่อบัดกรีหนึ่งแถวในแต่ละครั้ง เซอร์โวสเต็ปเปอร์เชื่อมโยงความเร็วสูงป้อนกริปเปอร์ไปข้างหน้าเพื่อจ่ายแผ่นช่องทางน้ำ |
เครื่องเชื่อมจุดล่วงหน้าแผ่นระบายความร้อนแผ่นระบายความร้อนถูกโหลดด้วยตนเองลงบนไกด์เครื่องมือออนไลน์ การเชื่อมทำโดยใช้เครื่องเชื่อมจุดล่วงหน้าแบบโครงสร้าง 4 หัว วัสดุถูกดันด้วยตนเองเข้าไปในตำแหน่งจุดล่วงหน้าแถวแรกสำหรับการเชื่อม อุปกรณ์จะเปลี่ยนตำแหน่งโดยอัตโนมัติสำหรับจุดเชื่อมที่เหลือ |
เครื่องเชื่อมหลายจุดแบบโครงสร้างแผงแผ่นระบายความร้อนเส้นทางที่ตั้งไว้ล่วงหน้า: แผ่นระบายความร้อนเป็นไปตามเส้นทางที่ตั้งไว้ล่วงหน้าเข้าสู่ไกด์เครื่องมือการเชื่อมแบบโครงสร้างคู่: เครื่องเชื่อมหลายจุดแบบโครงสร้าง 2 เครื่อง ข้อต่อลม: 16 ชุดต่อหน่วย แหล่งจ่ายไฟ AC: AC และด้านเดียวสำหรับการเชื่อมแถว เซอร์โวสเต็ปเปอร์: เซอร์โวสเต็ปเปอร์ความเร็วสูงป้อนกริปเปอร์สำหรับแผ่นช่องทางน้ำ |
สายพานลำเลียงถ่ายโอนรูปตัว Uใช้ชั้นวางสายพานลำเลียงลูกกลิ้งเพื่อถ่ายโอนวัสดุในรูปแบบตัว Uประสิทธิภาพการใช้พื้นที่: รูปตัว U ช่วยประหยัดพื้นที่ ปรับกระบวนการให้เหมาะสม ใช้งานง่าย: ช่วงการทำงานของพนักงานน้อยลง สะดวก ลดความเข้มข้น |
เครื่องเชื่อมตะเข็บสองหัวด้านยาวการเชื่อมพร้อมกัน: เชื่อมทั้งสองด้านยาวพร้อมกันแหล่งจ่ายไฟ: ความถี่กลาง 300KVA AC เพื่อการเชื่อมที่มั่นคงในระยะยาว |
เครื่องเชื่อมตะเข็บสองหัวด้านสั้นแบบโครงสร้าง 2 ชุดใช้แหล่งจ่ายไฟเชื่อม AC ความถี่กลางเพื่อให้มั่นใจถึงการเชื่อมที่เสถียรสูงเป็นเวลานาน |
เครื่องทำความสะอาดและตัดแต่งสองด้านทำความสะอาดและตัดแต่งผลิตภัณฑ์ที่เชื่อมด้านยาว |
เครื่องตัดเฉือนกระบวนการตัด: ทำการตัดบนวัสดุที่ต้องการวัสดุใบมีด: ใบมีดเหล็กสีขาว วิธีการตัด: การตัดด้วยกรรไกร |
เครื่องตัดมุมโค้งสี่มุมการขึ้นรูปมุม: ตัดมุมแหลมเพื่อสร้างขอบมนวัสดุใบมีด: เหล็กสีขาว วิธีการตัด: การเจาะไฮดรอลิก |
เครื่องเชื่อมอัตโนมัติสามทางสองหัวกำลังเชื่อม: แหล่งจ่ายไฟความถี่กลาง MD80การไหลของวัสดุ: ช่องทางสองด้านสำหรับการเชื่อมต่อและพลิก วิธีการลำเลียง: แผ่นโซ่สำหรับการขนส่งวัสดุแบบสามทาง การป้อนอัตโนมัติ: กริปเปอร์และการวางตำแหน่งการเชื่อมเพื่อการทำงานที่แม่นยำ |
เครื่องเชื่อมอัตโนมัติขอเกี่ยวรองรับกำลังเชื่อม: แหล่งจ่ายไฟความถี่กลาง MD40วิธีการป้อน: การซ้อนแบบคลิปสำหรับป้อนวัสดุ การโหลด: กริปเปอร์ลมโหลดวัสดุไปยังตำแหน่งเชื่อม |
เครื่องตรวจจับการรั่วไหลของอากาศด้วยแรงดันอัตโนมัติแรงดันทดสอบ: 10 บาร์วิธีการทดสอบ: การทดสอบแรงดันอัตโนมัติในถังน้ำ |
| รายละเอียดสินค้า | บริการด้านเทคนิค |

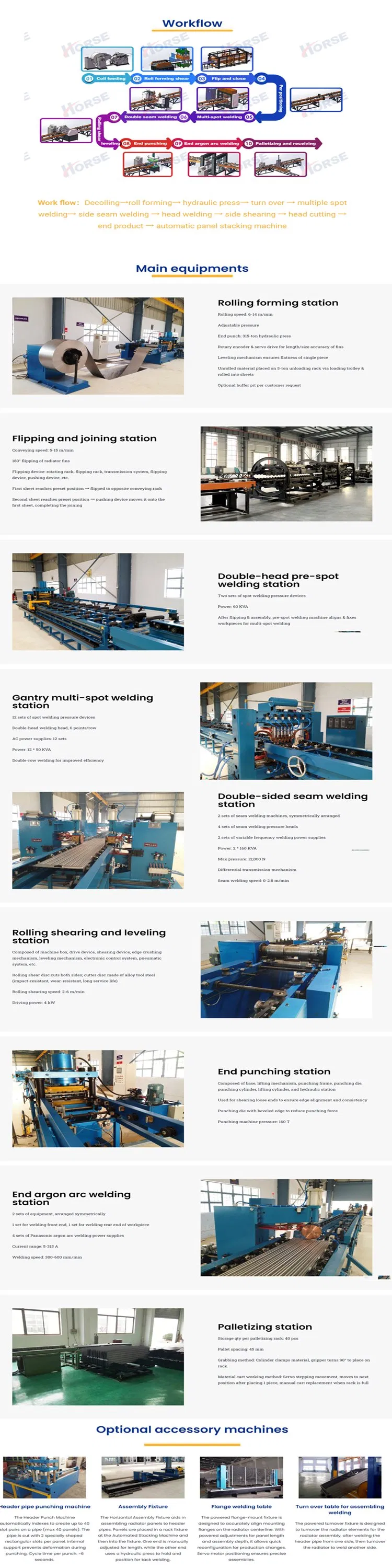

| แผนผังรูปแบบการคืนรูปตัว U ของสายการผลิตหม้อน้ำแผงเหล็ก | ยึดมั่นในแนวทางลูกค้าเป็นศูนย์กลางและให้บริการก่อนการขายและหลังการขายที่ครอบคลุมแก่บริษัทของคุณ เช่น การติดตั้ง การทดสอบการใช้งาน การฝึกอบรม และการบำรุงรักษา |
|
บริการก่อนการขาย: ก่อนลงนามในสัญญา บริษัทจะให้บริการโซลูชันกระบวนการผลิตต่างๆ และบริการให้คำปรึกษาด้านเทคนิคสำหรับอุปกรณ์แก่ลูกค้า |
| ผลลัพธ์การผลิต | การติดตั้งและการทดสอบการใช้งาน: ตามสัญญา บริษัทของเราจะขนส่งอุปกรณ์ไปยังสถานที่ติดตั้งที่ผู้ใช้กำหนดอย่างปลอดภัยภายในเวลาที่กำหนด และส่งวิศวกรบริการด้านเทคนิคไปติดตั้งในสถานที่ เมื่อผู้ใช้มีอะไหล่สำหรับการติดตั้งและการทดสอบการใช้งานขั้นพื้นฐาน วิศวกรบริการด้านเทคนิคจะติดตั้งและดีบักเครื่องให้ผู้ใช้ใช้งาน เพื่อให้มั่นใจว่าสภาพแวดล้อมการติดตั้งและการทดสอบการใช้งานเป็นระเบียบ สะอาด และเป็นระเบียบ |
|
การฝึกอบรมหลังการขาย: บริษัทมีการฝึกอบรมด้านเทคนิคฟรี (อย่างน้อย 5 วัน) ณ สถานที่ของผู้ซื้อหรือศูนย์ฝึกอบรมของผู้ขาย หัวข้อสำคัญ ได้แก่: -การใช้งานซอฟต์แวร์ควบคุม -ขั้นตอนการเปิด/ปิดเครื่อง -การตั้งค่าพารามิเตอร์แผงและซอฟต์แวร์ -การทำความสะอาดและบำรุงรักษาเครื่องจักรขั้นพื้นฐาน -การจัดการความล้มเหลวของฮาร์ดแวร์ทั่วไป -ข้อควรระวังในการปฏิบัติงาน การบำรุงรักษาอุปกรณ์ -การรับประกันหนึ่งปีหลังจากการยอมรับขั้นสุดท้าย; -เวลาตอบสนองการบริการลูกค้าภายใน 24 ชั่วโมง; -มีการซ่อมแซมแบบมีค่าใช้จ่ายหลังจากระยะเวลาการรับประกัน |
| NO | ชื่อ | วัสดุ | หมายเหตุ |
| 1 | แผง | แผ่นเหล็กม้วนเย็น | ความหนา 1.1 มม. |
| 2 | แผ่นระบายความร้อน | แผ่นเหล็กม้วนเย็น | ความหนา 0.3 มม. |
| 3 | ประเภทอินเทอร์เฟซ | อินเทอร์เฟซเกลียวภายใน 4x G 1/2 | |
| 4 | ความยาวผลิตภัณฑ์ | 400-3000 มม. | |
| 5 | ความกว้างผลิตภัณฑ์ | 300/400/500/600/900 มม. |
| NO | ชื่ออุปกรณ์ | รุ่น | ปริมาณ | หน่วย |
| 1 | เครื่องโหลดโครงสร้างแผง | HJ-0-0 | 1 | ชุด |
| 2 | เครื่องโหลดและกดวงแหวนช่องทางน้ำ | YZJ-0-0 | 1 | ชุด |
| 3 | เครื่องพลิกและประกอบ 1 | FZJ-0-0 | 1 | ชุด |
| 4 | เครื่องเชื่อมจุดตำแหน่งล่วงหน้าของแผง | DN75-2C | 1 | ชุด |
| 5 | เครื่องเชื่อมหลายจุดแบบโครงสร้างแผง | 10*DN60-36C | 3 | ชุด |
| 6 | เครื่องเชื่อมจุดล่วงหน้าแผ่นระบายความร้อน | 2*DN63-4C | 1 | ชุด |
| 7 | เครื่องเชื่อมหลายจุดแบบโครงสร้างแผงแผ่นระบายความร้อน | 4*DN63-16C | 3 | ชุด |
| 8 | สายพานลำเลียงถ่ายโอนรูปตัว U | ZJG-0-0 | 1 | ชุด |
| 9 | เครื่องเชื่อมตะเข็บสองหัวด้านยาว | 2*FVM300-2C | 1 | ชุด |
| 10 | เครื่องเชื่อมตะเข็บสองหัวด้านสั้นแบบโครงสร้าง 1 | 2*FVM300-2C | 1 | ชุด |
| 11 | เครื่องเชื่อมตะเข็บสองหัวด้านสั้นแบบโครงสร้าง 2 | 2*FVM300-2C | 1 | ชุด |
| 12 | เครื่องทำความสะอาดและตัดแต่งสองด้าน | XBJ-0-0 | 1 | ชุด |
| 13 | เครื่องตัดเฉือน | JCJ-0-0 | 1 | ชุด |
| 14 | เครื่องตัดมุมโค้งสี่มุม | QJJ-0-0 | 1 | ชุด |
| 15 | เครื่องพลิกและประกอบ 2 | FZJ-0-0 | 1 | ชุด |
| 16 | เครื่องเชื่อมอัตโนมัติสามทางสองหัว | 2*MD80-2C | 1 | ชุด |
| 17 | เครื่องเชื่อมอัตโนมัติขอเกี่ยวรองรับ | 2*MD40-4C | 1 | ชุด |
| 18 | เครื่องตรวจจับการรั่วไหลของอากาศด้วยแรงดันอัตโนมัติ | JCJ-0-0 | 1 | ชุด |
| 19 | สายพานลำเลียงปล่อย | SSJ-0-0 | 1 | ชุด |
| โครงการ | พารามิเตอร์ |
| การกระจายกำลังไฟฟ้ารวม | 1600KVA (กำลังไฟฟ้ารวมที่ใช้จริงประมาณ 1000KVA) |
| แรงดันแหล่งก๊าซ | 0.6MPa |
| แรงดันแหล่งน้ำ | 0.15MPa~0.30MPa |
| ข้อกำหนดแหล่งอากาศอัด | 1000L/min |
| ปริมาณการไหลของน้ำทั้งหมด | 1200L/min |
| ความยาว*ความกว้างในการครอบครองอุปกรณ์โดยประมาณ | 60m*10m |
