รายละเอียดสินค้า:
|
| หมายเลขรุ่น: | เอฟวีเอ็ม-170KVA | ขอบเขตการผลิต: | สายผลิตภัณฑ์ |
|---|---|---|---|
| ได้รับการรับรอง: | ISO, CE, ABS | บริการหลังการขาย: | รับประกัน 1 ปี |
| แพคเกจการขนส่ง: | กล่องไม้ | เครื่องหมายการค้า: | ทรินท์ฟาร์ |
เครื่องจักรโหลดแผงโครงถักการโหลดวัสดุที่ซ้อนกันด้วยมือลงบนรถป้อนด้วยรถเครนบูม โดยมีตำแหน่งวางวัสดุสองตำแหน่งในแต่ละด้านที่จับโครงถักจะหยิบวัสดุจากทั้งสองด้านของรถแผ่นและวางลงบนสายพานลำเลียงโดยอัตโนมัติ กลไกการจัดตำแหน่งแบบหนีบตรงกลางจะจัดตำแหน่งแผงบนสายพานลำเลียง กลไกขับเคลื่อนด้วยเซอร์โวจะเคลื่อนแผ่นไปยังเครื่องจักรเชื่อมตำแหน่งก่อนจุดเพื่อทำการเชื่อมจุดทั้งสองด้าน |
เครื่องจักรโหลดและกดวงแหวนช่องน้ำวงแหวนทางน้ำใช้การป้อนแผ่นสั่นสะเทือนด้วยระบบสองรางหัวกดสองหัวในแต่ละด้านจะกดวงแหวนทางน้ำที่ด้านหน้าและด้านหลัง การส่งวัสดุใช้การป้อนลูกกลิ้งขับเคลื่อน |
เครื่องจักรหมุนและประกอบการพลิกที่รวดเร็วและแม่นยำโซ่คุณภาพสูงสำหรับการส่งกำลัง; มอเตอร์ลดรอบ 400W เป็นตัวขับเคลื่อน มอเตอร์ลดรอบเกียร์พร้อมเซ็นเซอร์สำหรับการกำหนดตำแหน่งการหมุนที่แม่นยำ การควบคุมอัตโนมัติ ไม่ต้องใช้การแทรกแซงด้วยมือ ประกอบด้วยตัวหมุน อุปกรณ์โหลด แผงควบคุมไฟฟ้า ระบบปฏิบัติการ และรั้วความปลอดภัย ปรับให้เข้ากับความต้องการการหมุนผลิตภัณฑ์ที่หลากหลาย ทำให้มั่นใจได้ถึงการถ่ายโอนวัสดุที่ปลอดภัย ราบรื่น และมีประสิทธิภาพระหว่างการปฏิบัติงาน |
เครื่องจักรเชื่อมตำแหน่งก่อนจุดแผงแผงจะไหลไปยังตำแหน่งหยุดเชื่อมบนชั้นวางสายพานลำเลียงโดยอัตโนมัติ และเครื่องเชื่อมทั้งสองด้านจะเริ่มการเชื่อมตำแหน่งก่อนจุด การเชื่อมตำแหน่งก่อนจุดจำเป็นสำหรับแถวเดียวเท่านั้น ใช้แหล่งจ่ายไฟ AC DN75 จำนวน 1 ชุด |

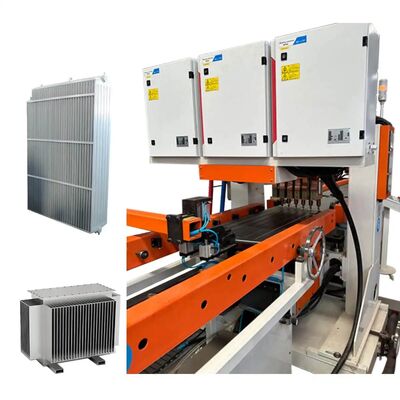

เครื่องจักรเชื่อมหลายจุดแบบ Gantry แผงเครื่องจักรเชื่อมหลายจุดแบบ Gantry จำนวน 3 เครื่อง แต่ละเครื่องมีข้อต่อเชื่อมแบบนิวเมติก 18 ชุด แหล่งจ่ายไฟเชื่อม AC สำหรับการเชื่อมแถวของจุดบัดกรีทีละแถว ตัวป้อนเซอร์โวความเร็วสูงแบบลิงค์สเต็ปเปอร์จะป้อนที่จับเพื่อจ่ายแผ่นทางน้ำ |
เครื่องจักรเชื่อมตำแหน่งก่อนจุดแผ่นระบายความร้อนแผ่นระบายความร้อนโหลดด้วยมือลงบนไกด์เครื่องมือออนไลน์ การเชื่อมทำโดยใช้เครื่องจักรเชื่อมตำแหน่งก่อนจุดแบบ Gantry 4 หัว วัสดุจะถูกดันด้วยมือไปยังตำแหน่งก่อนจุดแถวแรกเพื่อทำการเชื่อม อุปกรณ์จะเลื่อนโดยอัตโนมัติสำหรับจุดเชื่อมที่เหลือ |
เครื่องจักรเชื่อมหลายจุดแบบ Gantry แผ่นระบายความร้อนเส้นทางที่ตั้งไว้ล่วงหน้า: แผ่นระบายความร้อนจะเคลื่อนที่ตามเส้นทางที่ตั้งไว้ล่วงหน้าเข้าสู่ไกด์เครื่องมือการเชื่อมแบบ Gantry คู่: เครื่องจักรเชื่อมหลายจุดแบบ Gantry จำนวน 2 เครื่อง ข้อต่อแบบนิวเมติก: 16 ชุดต่อหน่วย แหล่งจ่ายไฟ AC: AC และด้านเดียวสำหรับการเชื่อมแถว เซอร์โวสเต็ปเปอร์: เซอร์โวสเต็ปเปอร์ความเร็วสูงป้อนที่จับสำหรับแผ่นทางน้ำ |
สายพานลำเลียงรูปตัว Uใช้ชั้นวางสายพานลำเลียงลูกกลิ้งเพื่อขนส่งวัสดุในรูปแบบตัว Uประสิทธิภาพพื้นที่: รูปตัว U ช่วยประหยัดพื้นที่ เพิ่มประสิทธิภาพกระบวนการ ความสะดวกในการใช้งาน: ระยะการทำงานของพนักงานน้อยลง สะดวก ลดความเข้มข้น |
เครื่องจักรเชื่อมตะเข็บแบบสองหัวด้านยาวการเชื่อมพร้อมกัน: เชื่อมทั้งสองด้านยาวพร้อมกันแหล่งจ่ายไฟ: AC ความถี่ปานกลาง 300KVA สำหรับการเชื่อมที่เสถียรในระยะยาว |
เครื่องจักรเชื่อมตะเข็บด้านสั้นแบบสองหัวแบบ Gantry 2 ชุดใช้แหล่งจ่ายไฟเชื่อม AC ความถี่ปานกลางเพื่อให้การเชื่อมมีความเสถียรสูงเป็นเวลานาน |
เครื่องจักรทำความสะอาดและตัดแต่งสองด้านทำความสะอาดและตัดแต่งผลิตภัณฑ์ที่เชื่อมด้านยาว |
เครื่องจักรตัดกระบวนการตัด: ทำการตัดบนวัสดุที่ต้องการวัสดุใบมีด: ใบมีดเหล็กขาว วิธีการตัด: ตัดแบบกรรไกร |
เครื่องจักรตัดมุมโค้งสี่มุมการขึ้นรูปมุม: ตัดมุมแหลมให้เป็นขอบโค้งมนวัสดุใบมีด: เหล็กขาว วิธีการตัด: การเจาะด้วยไฮดรอลิก |
เครื่องจักรเชื่อมอัตโนมัติสามทางแบบสองหัวกำลังเชื่อม: แหล่งจ่ายไฟ MD80 ความถี่ปานกลางการไหลของวัสดุ: ช่องสองด้านสำหรับการเชื่อมต่อและการหมุน วิธีการลำเลียง: แผ่นโซ่สำหรับการขนส่งวัสดุแบบสามทาง การป้อนอัตโนมัติ: ที่จับและการกำหนดตำแหน่งการเชื่อมเพื่อการทำงานที่แม่นยำ |
เครื่องจักรเชื่อมตะขอรองรับอัตโนมัติกำลังเชื่อม: แหล่งจ่ายไฟ MD40 ความถี่ปานกลางวิธีการป้อน: การวางซ้อนแบบคลิปสำหรับการป้อนวัสดุ การโหลด: ที่จับแบบนิวเมติกโหลดวัสดุไปยังตำแหน่งเชื่อม |
เครื่องจักรตรวจจับความแน่นอากาศอัตโนมัติแรงดันทดสอบ: 10 บาร์วิธีการทดสอบ: การทดสอบแรงดันอัตโนมัติในถังน้ำ |
| รายละเอียดผลิตภัณฑ์ | บริการทางเทคนิค |
| แผนผังการจัดวางแบบรูปตัว U ของสายการผลิตหม้อน้ำแผงเหล็ก | ยึดมั่นในความเป็นลูกค้าเป็นศูนย์กลางและให้บริการครบวงจรแก่บริษัทของคุณ ทั้งก่อนการขายและหลังการขาย เช่น การติดตั้ง การทดสอบการใช้งาน การฝึกอบรม และการบำรุงรักษา |
|
บริการก่อนการขาย: ก่อนลงนามในสัญญา บริษัทจะจัดหาโซลูชันกระบวนการผลิตและบริการให้คำปรึกษาด้านเทคนิคสำหรับอุปกรณ์ต่างๆ ให้แก่ลูกค้า |

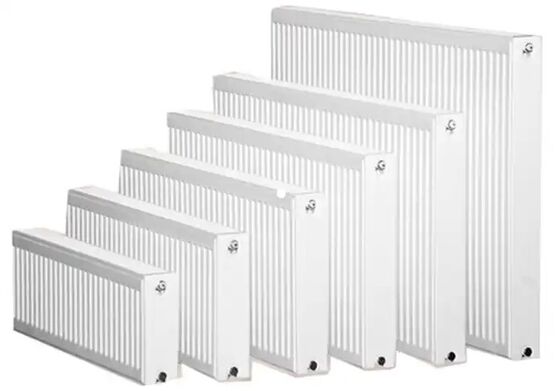

| ผลการผลิต | การติดตั้งและทดสอบการใช้งาน: ตามสัญญา บริษัทจะขนส่งอุปกรณ์ไปยังสถานที่ติดตั้งที่ผู้ใช้กำหนดภายในเวลาที่กำหนดอย่างปลอดภัย และส่งวิศวกรบริการด้านเทคนิคไปติดตั้ง ณ สถานที่นั้น เมื่อผู้ใช้มีชิ้นส่วนอะไหล่พื้นฐานสำหรับการติดตั้งและทดสอบการใช้งาน วิศวกรบริการด้านเทคนิคจะทำการติดตั้งและทดสอบเครื่องจักรให้ผู้ใช้ใช้งาน โดยรับประกันว่าสภาพแวดล้อมของสถานที่ติดตั้งและทดสอบการใช้งานจะเรียบร้อย สะอาด และเป็นระเบียบ |
|
การฝึกอบรมหลังการขาย: บริษัทมีการฝึกอบรมด้านเทคนิคฟรี (อย่างน้อย 5 วัน) ณ สถานที่ของผู้ซื้อหรือศูนย์ฝึกอบรมของผู้ขาย หัวข้อสำคัญ ได้แก่: -การใช้งานซอฟต์แวร์ควบคุม -ขั้นตอนการเปิด/ปิดเครื่อง -การตั้งค่าพารามิเตอร์แผงและซอฟต์แวร์ -การทำความสะอาดและบำรุงรักษาเครื่องจักรเบื้องต้น -การจัดการกับความล้มเหลวของฮาร์ดแวร์ทั่วไป -ข้อควรระวังในการปฏิบัติงาน การบำรุงรักษาอุปกรณ์ -รับประกันหนึ่งปีหลังจากการยอมรับขั้นสุดท้าย; -เวลาตอบสนองของฝ่ายบริการลูกค้าภายใน 24 ชั่วโมง; -มีบริการซ่อมแซมแบบมีค่าใช้จ่ายหลังหมดระยะเวลารับประกัน |
| เลขที่ | ชื่อ | วัสดุ | หมายเหตุ |
| 1 | แผง | แผ่นเหล็กม้วนเย็น | ความหนา 1.1 มม. |
| 2 | แผ่นระบายความร้อน | แผ่นเหล็กม้วนเย็น | ความหนา 0.3 มม. |
| 3 | ประเภทอินเทอร์เฟซ | อินเทอร์เฟซเกลียวใน 4x G 1/2 | |
| 4 | ความยาวผลิตภัณฑ์ | 400-3000 มม. | |
| 5 | ความกว้างผลิตภัณฑ์ | 300/400/500/600/900 มม. |
| เลขที่ | ชื่ออุปกรณ์ | รุ่น | ปริมาณ | หน่วย |
| 1 | เครื่องจักรโหลดแผงโครงถัก | HJ-0-0 | 1 | ชุด |
| 2 | เครื่องจักรโหลดและกดวงแหวนช่องน้ำ | YZJ-0-0 | 1 | ชุด |
| 3 | เครื่องจักรหมุนและประกอบ 1 | FZJ-0-0 | 1 | ชุด |
| 4 | เครื่องจักรเชื่อมตำแหน่งก่อนจุดแผง | DN75-2C | 1 | ชุด |
| 5 | เครื่องจักรเชื่อมหลายจุดแบบ Gantry แผง | 10*DN60-36C | 3 | ชุด |
| 6 | เครื่องจักรเชื่อมตำแหน่งก่อนจุดแผ่นระบายความร้อน | 2*DN63-4C | 1 | ชุด |
| 7 | เครื่องจักรเชื่อมหลายจุดแบบ Gantry แผ่นระบายความร้อน | 4*DN63-16C | 3 | ชุด |
| 8 | สายพานลำเลียงรูปตัว U | ZJG-0-0 | 1 | ชุด |
| 9 | เครื่องจักรเชื่อมตะเข็บแบบสองหัวด้านยาว | 2*FVM300-2C | 1 | ชุด |
| 10 | เครื่องจักรเชื่อมตะเข็บด้านสั้นแบบสองหัวแบบ Gantry 1 | 2*FVM300-2C | 1 | ชุด |
| 11 | เครื่องจักรเชื่อมตะเข็บด้านสั้นแบบสองหัวแบบ Gantry 2 | 2*FVM300-2C | 1 | ชุด |
| 12 | เครื่องจักรทำความสะอาดและตัดแต่งสองด้าน | XBJ-0-0 | 1 | ชุด |
| 13 | เครื่องจักรตัด | JCJ-0-0 | 1 | ชุด |
| 14 | เครื่องจักรตัดมุมโค้งสี่มุม | QJJ-0-0 | 1 | ชุด |
| 15 | เครื่องจักรหมุนและประกอบ 2 | FZJ-0-0 | 1 | ชุด |
| 16 | เครื่องจักรเชื่อมอัตโนมัติสามทางแบบสองหัว | 2*MD80-2C | 1 | ชุด |
| 17 | เครื่องจักรเชื่อมตะขอรองรับอัตโนมัติ | 2*MD40-4C | 1 | ชุด |
| 18 | เครื่องจักรตรวจจับความแน่นอากาศอัตโนมัติ | JCJ-0-0 | 1 | ชุด |
| 19 | สายพานลำเลียงขนถ่าย | SSJ-0-0 | 1 | ชุด |
| โครงการ | พารามิเตอร์ |
| การกระจายกำลังไฟทั้งหมด | 1600KVA (กำลังไฟทั้งหมดที่ใช้จริงประมาณ 1000KVA) |
| แรงดันแหล่งกำเนิดแก๊ส | 0.6MPa |
| แรงดันแหล่งน้ำ | 0.15MPa~0.30MPa |
| ข้อกำหนดแหล่งอากาศอัด | 1000 ลิตร/นาที |
| อัตราการไหลของน้ำทั้งหมด | 1200 ลิตร/นาที |
| พื้นที่ที่อุปกรณ์ครอบครอง ยาว*กว้าง ประมาณ | 60 ม.*10 ม. |
