รายละเอียดสินค้า:
|
| การกำหนดค่าความจุ: | 60 ชิ้น/ชม. (อิงตามผลิตภัณฑ์ 2M) | ผู้ประกอบการ: | 1 คน |
|---|---|---|---|
| พื้นที่อุปกรณ์: | 65m*6.5m*2m (l*w*h) | การกระจายพลังงานอุปกรณ์: | 330KVA |
| เน้น: | สายการผลิตปีกเรเดียเตอร์แปลง,สายการผลิตอัตโนมัติ แทรนฟอร์เมอร์เรดิเอเตอร์ ฟิน |
||

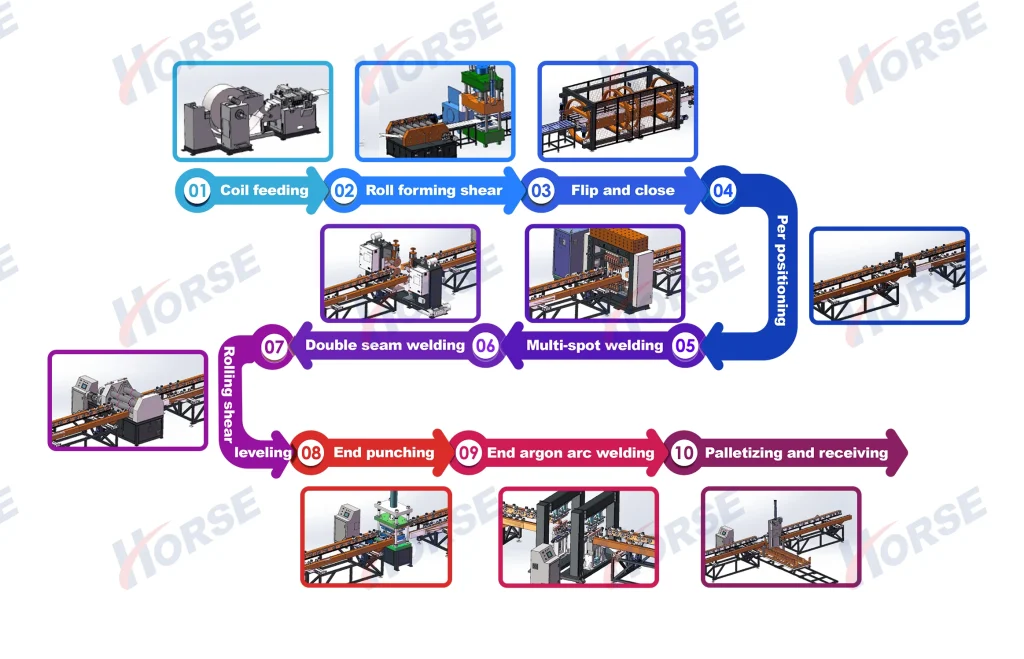

ขั้นตอนการทำงาน:คลายขด→ขึ้นรูปด้วยลูกกลิ้ง→เครื่องอัดไฮดรอลิก→พลิกกลับ→เชื่อมจุดหลายจุด→เชื่อมตะเข็บด้านข้าง→เชื่อมหัว→ตัดด้านข้าง→ตัดหัว→ผลิตภัณฑ์สำเร็จรูป→เครื่องจัดเรียงแผงอัตโนมัติ

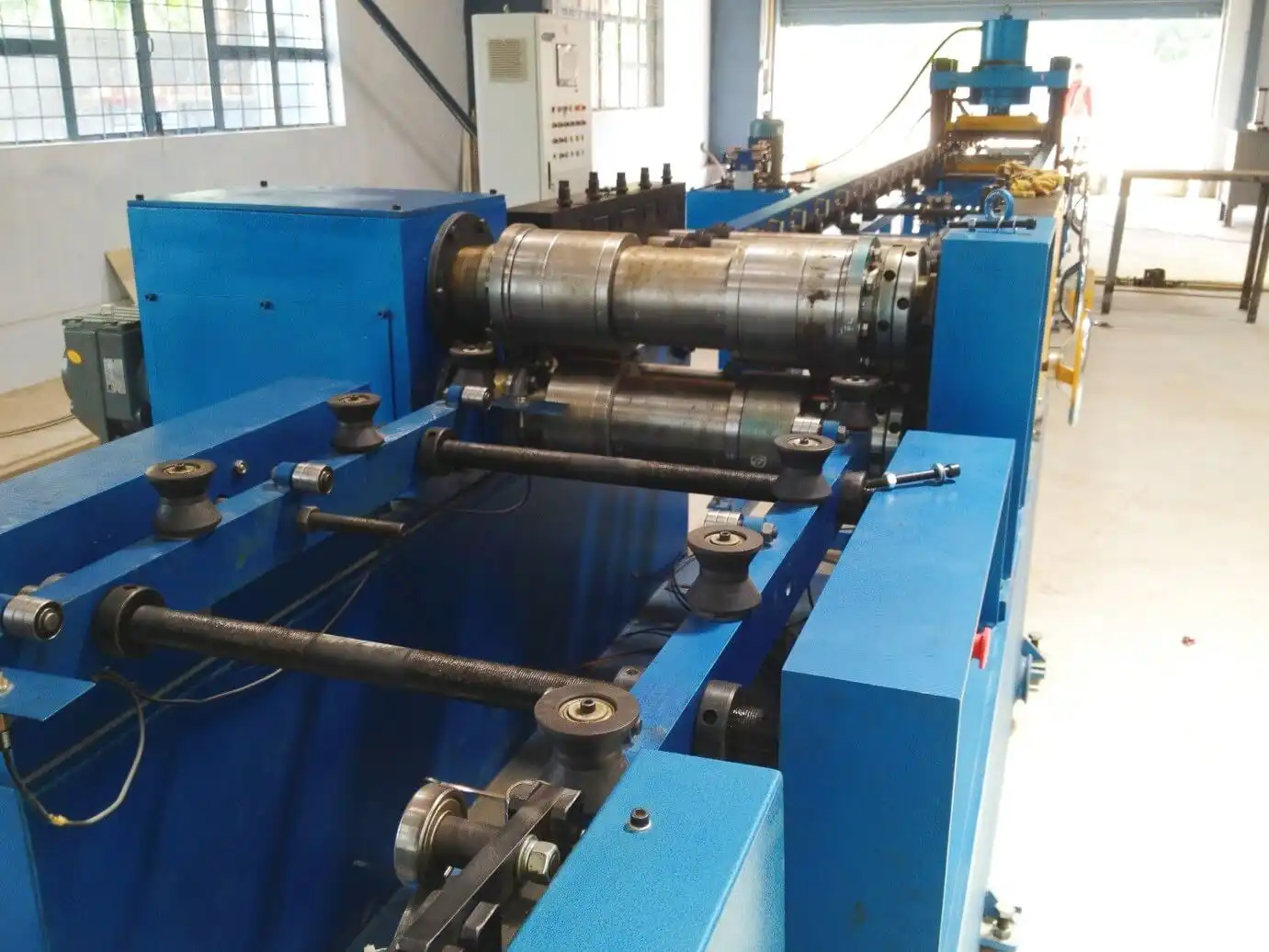

ความเร็วในการขึ้นรูป: 6-14 ม./นาที
แรงดันปรับได้

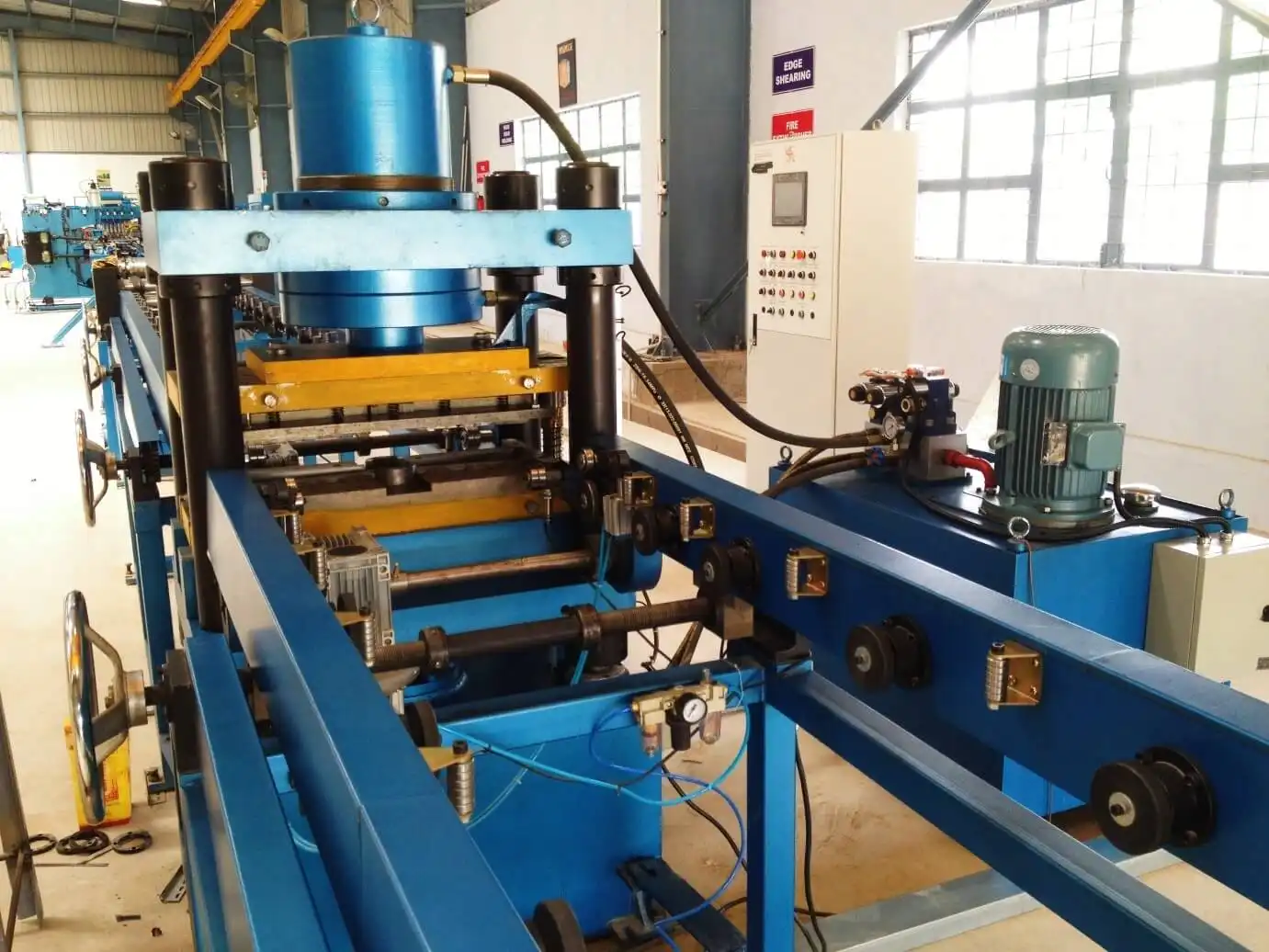

การเจาะปลาย: เครื่องอัดไฮดรอลิก 315 ตัน
ตัวเข้ารหัสแบบหมุนและเซอร์โวไดรฟ์เพื่อความแม่นยำของความยาว/ขนาดของครีบ
กลไกการปรับระดับช่วยให้มั่นใจได้ถึงความเรียบของชิ้นเดียว

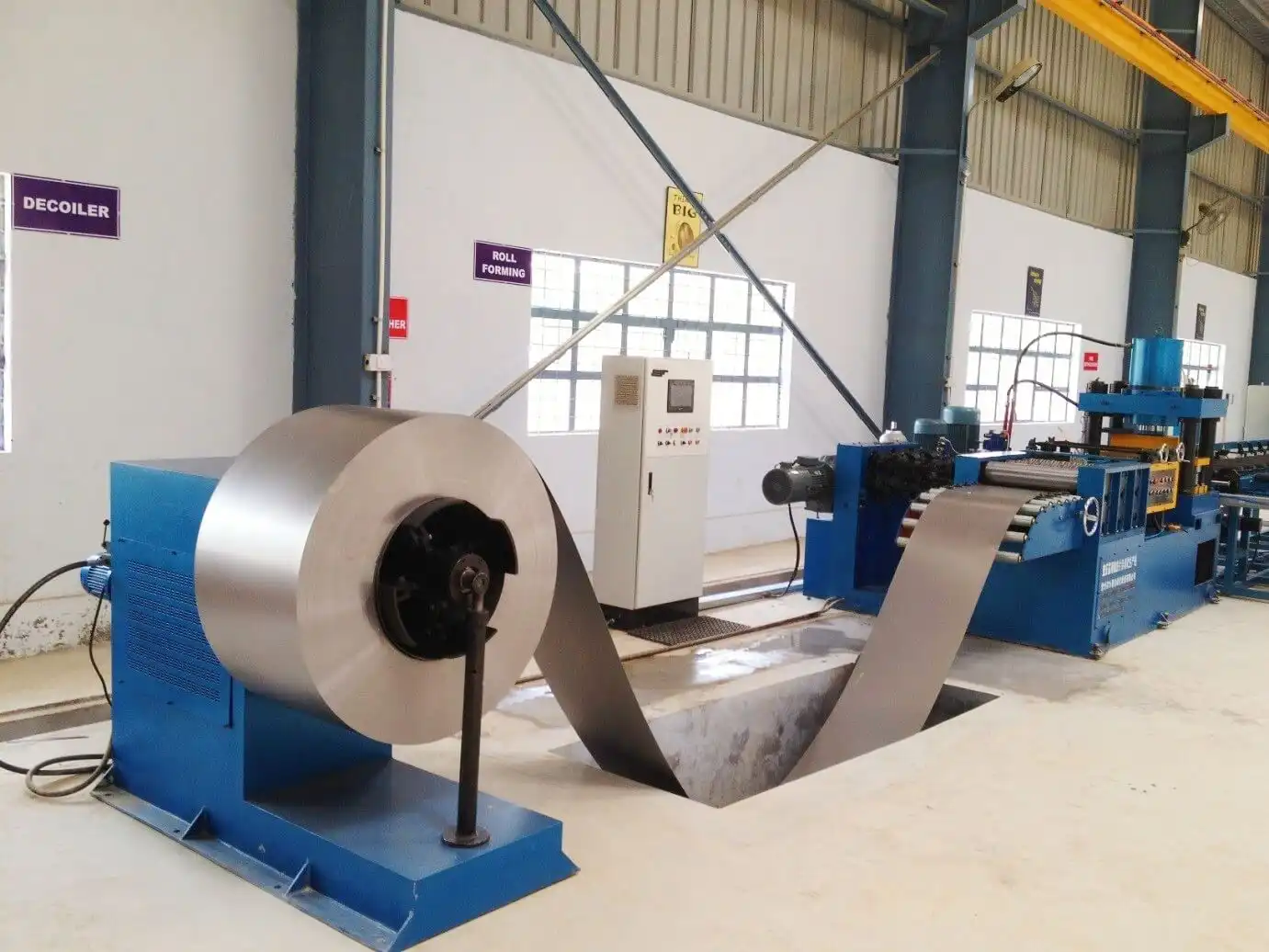

วัสดุที่คลายออกวางบนชั้นวางขนถ่าย 5 ตันผ่านรถเข็นขนถ่ายและรีดเป็นแผ่น
บ่อพัก (Buffer pit) เป็นตัวเลือกเสริมตามคำขอของลูกค้า

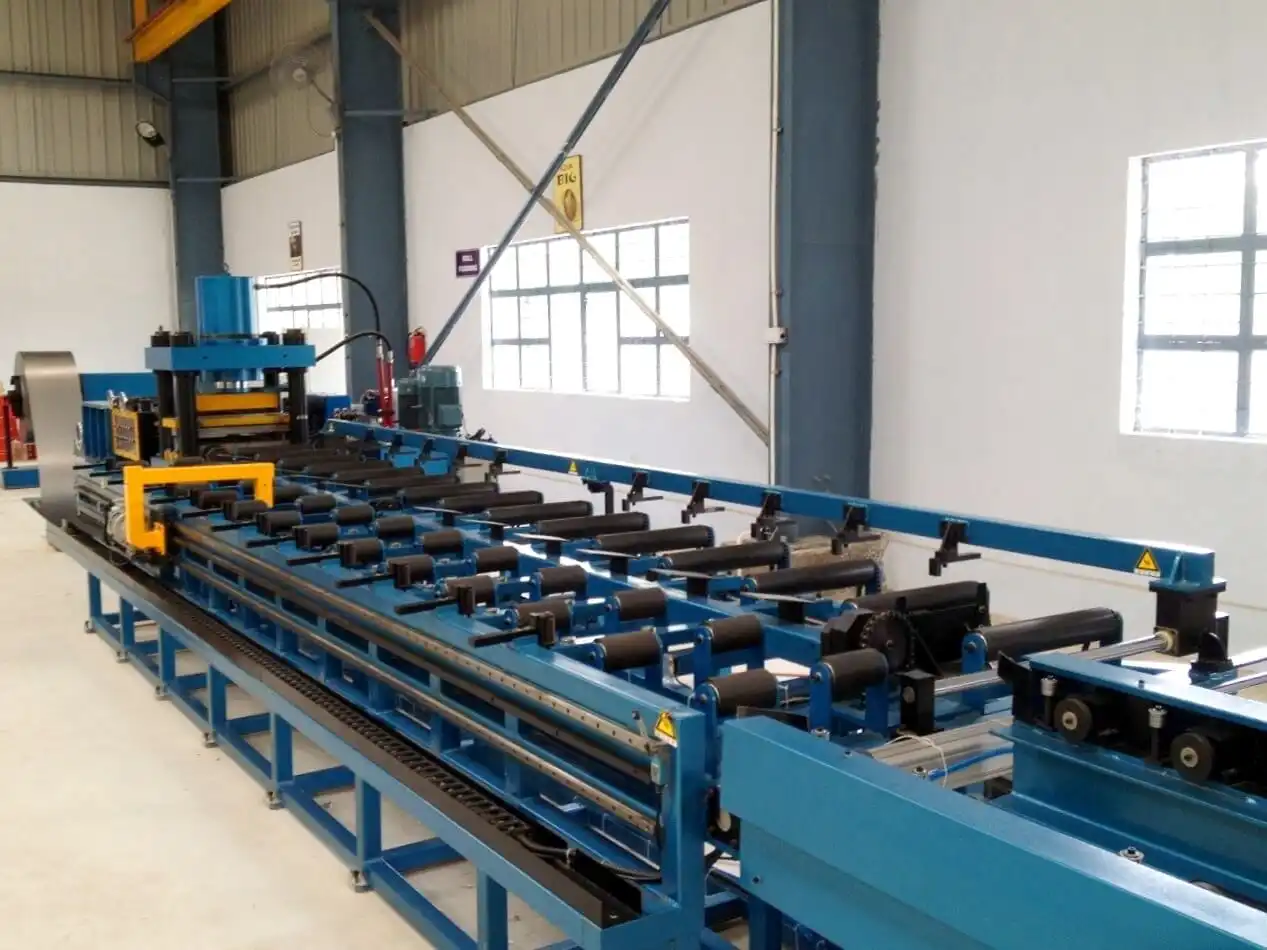

ความเร็วในการลำเลียง: 5-15 ม./นาที

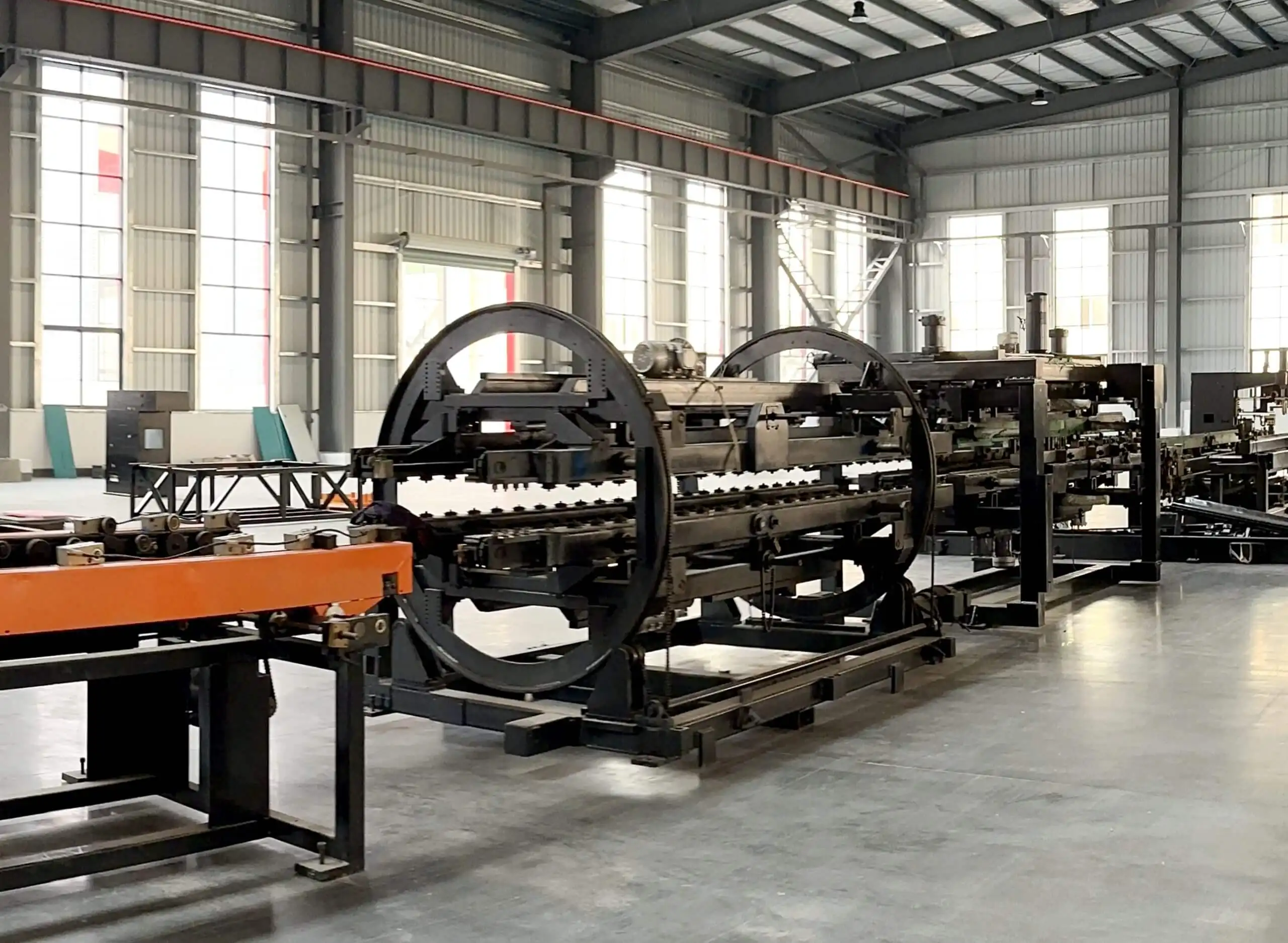

พลิกครีบหม้อน้ำ 180°
อุปกรณ์พลิก: ชั้นวางแบบหมุน, ชั้นวางพลิก, ระบบส่งกำลัง, อุปกรณ์พลิก, อุปกรณ์ดัน ฯลฯ
แผ่นแรกถึงตำแหน่งที่ตั้งไว้ล่วงหน้า → พลิกไปยังชั้นวางลำเลียงตรงข้าม
แผ่นที่สองถึงตำแหน่งที่ตั้งไว้ล่วงหน้า → อุปกรณ์ดันเลื่อนไปยังแผ่นแรก ทำให้การประกบสมบูรณ์
อุปกรณ์แรงดันเชื่อมจุดสองชุด
กำลังไฟ: 60 KVA
หลังจากพลิกและประกอบแล้ว เครื่องเชื่อมจุดล่วงหน้าจะจัดตำแหน่งและยึดชิ้นงานสำหรับการเชื่อมหลายจุด

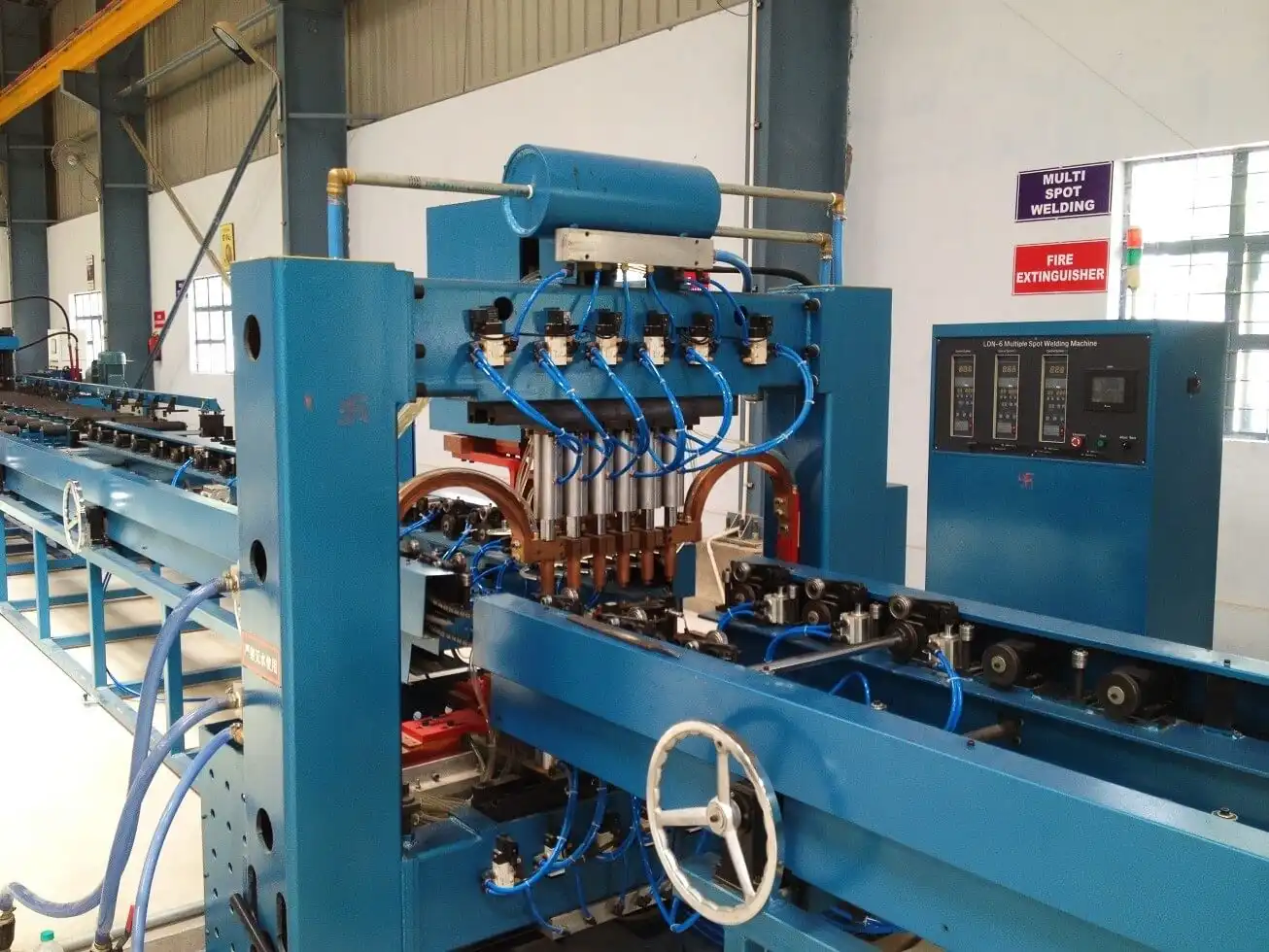

อุปกรณ์แรงดันเชื่อมจุด 12 ชุด
หัวเชื่อมแบบหัวคู่, 6 จุด/แถว
แหล่งจ่ายไฟ AC: 12 ชุด
กำลังไฟ: 12 * 50 KVA
การเชื่อมสองแถวเพื่อเพิ่มประสิทธิภาพ

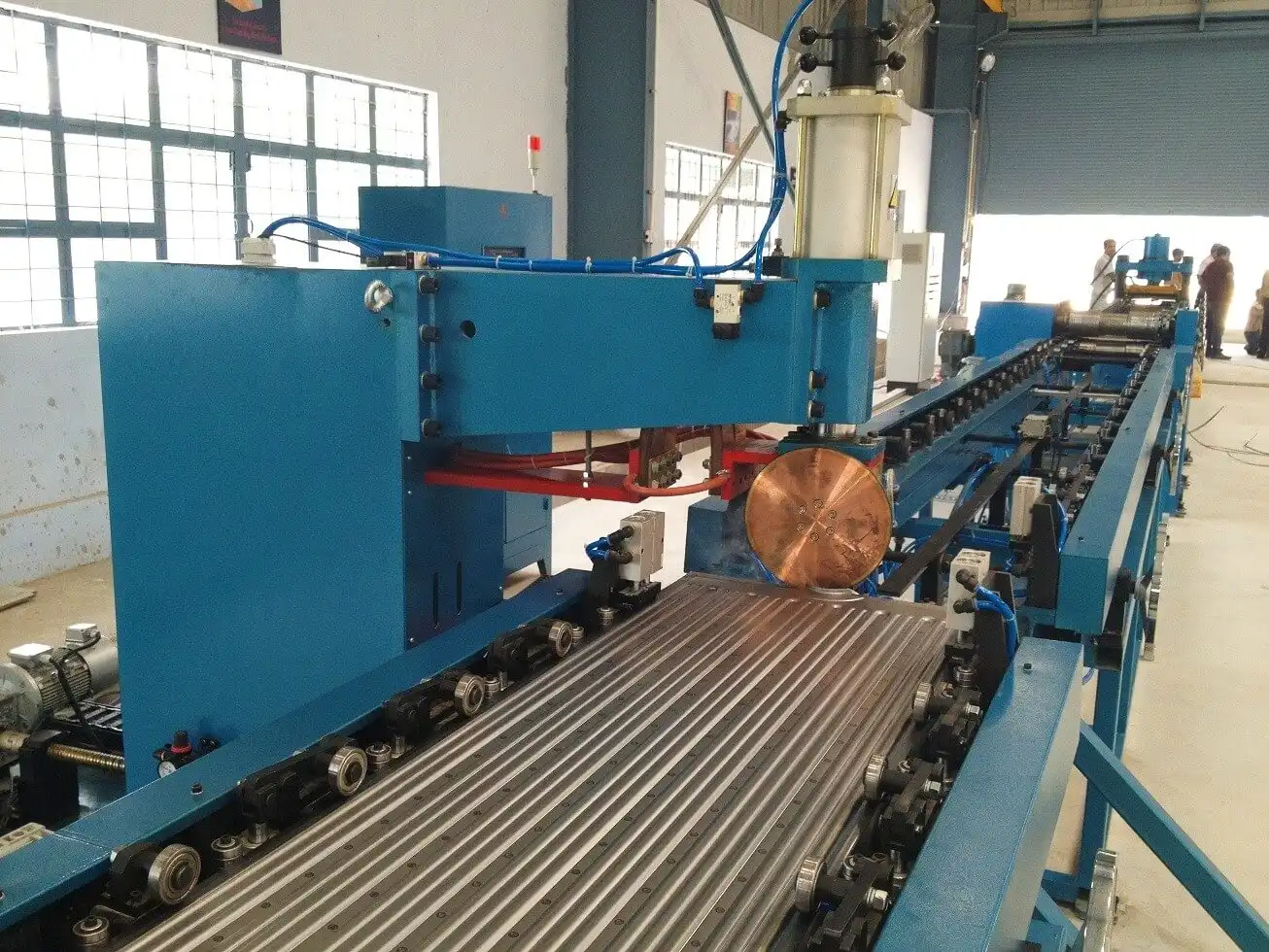

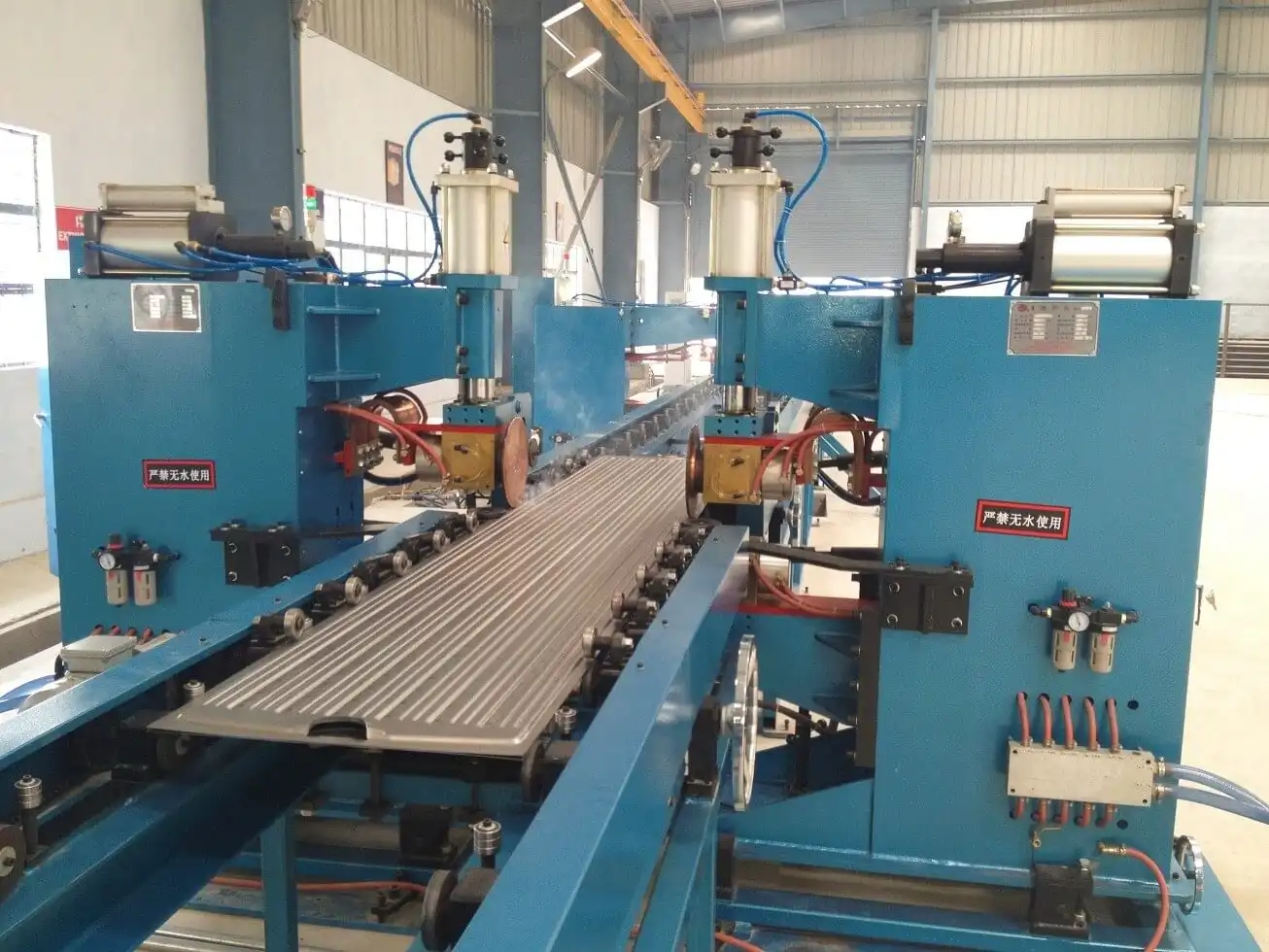

เครื่องเชื่อมตะเข็บ 2 ชุด จัดเรียงแบบสมมาตร
หัวแรงดันเชื่อมตะเข็บ 4 ชุด
แหล่งจ่ายไฟเชื่อมความถี่แปรผัน 2 ชุด
กำลังไฟ: 2 * 160 KVA
แรงดันสูงสุด: 12,000 N
กลไกการส่งกำลังแบบดิฟเฟอเรนเชียล
ความเร็วในการเชื่อมตะเข็บ: 0-2.8 ม./นาที
ประกอบด้วยกล่องเครื่องจักร, อุปกรณ์ขับเคลื่อน, อุปกรณ์ตัด, กลไกการบดขอบ, กลไกการปรับระดับ, ระบบควบคุมอิเล็กทรอนิกส์, ระบบนิวเมติก ฯลฯ
แผ่นตัดแบบหมุนตัดทั้งสองด้าน; แผ่นตัดทำจากเหล็กเครื่องมืออัลลอย (ทนต่อแรงกระแทก, ทนต่อการสึกหรอ, อายุการใช้งานยาวนาน)
ความเร็วในการตัดด้วยลูกกลิ้ง: 2-6 ม./นาที
กำลังขับ: 4 kW
ประกอบด้วยฐาน, กลไกการยก, โครงเจาะ, แม่พิมพ์เจาะ, กระบอกสูบเจาะ, กระบอกสูบลาก และสถานีไฮดรอลิก
ใช้สำหรับตัดปลายหลวมเพื่อให้แน่ใจว่าขอบเรียงกันและสอดคล้องกัน
แม่พิมพ์เจาะที่มีขอบเอียงเพื่อลดแรงเจาะ
แรงดันเครื่องเจาะ: 160 T
อุปกรณ์ 2 ชุด จัดเรียงแบบสมมาตร
1 ชุดสำหรับเชื่อมปลายด้านหน้า, 1 ชุดสำหรับเชื่อมปลายด้านหลังของชิ้นงาน
แหล่งจ่ายไฟเชื่อมด้วยอาร์กอนอาร์ค Panasonic 4 ชุด
ช่วงกระแสไฟ: 5-315 A
ความเร็วในการเชื่อม: 300-600 มม./นาที

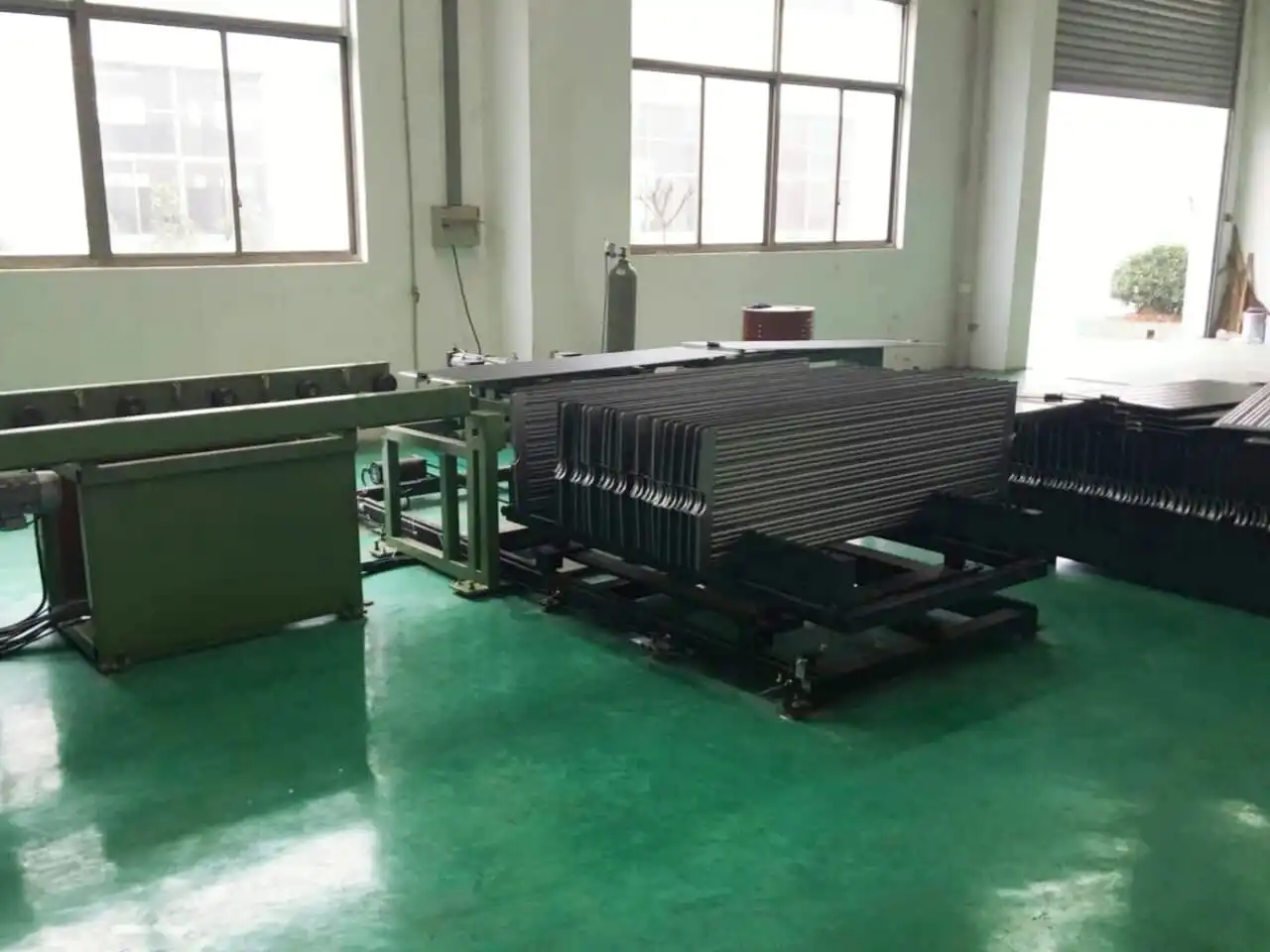

ปริมาณการจัดเก็บต่อชั้นวางพาเลท: 40 ชิ้น
ระยะห่างพาเลท: 45 มม.
วิธีการจับ: แคลมป์กระบอกสูบวัสดุ, กริปเปอร์หมุน 90° เพื่อวางบนชั้นวาง
วิธีการทำงานของรถเข็นวัสดุ: การเคลื่อนที่แบบก้าวเซอร์โว, เคลื่อนไปยังตำแหน่งถัดไปหลังจากวาง 1 ชิ้น, เปลี่ยนรถเข็นด้วยตนเองเมื่อชั้นวางเต็ม
