รายละเอียดสินค้า:
|
| Discharging conveyor: | SSJ-0-0 | Automatic pressure airtightness detection machine: | JCJ-0-0 |
|---|---|---|---|
| Support hook automatic welding machine: | 2*MD40-4C | Double-head three-way automatic welding machine: | 2*MD80-2C |
| เน้น: | สายการผลิต เครื่องปรับปรุงอัตโนมัติ,สายการผลิตเรเดียเตอร์อัตโนมัติ |
||
กระแสการทํางาน:Panel truss loading machine → Water channel ring loading and pressing machine → Turning and assembling machine 1 → Panel pre-spot positioning welding machine → Panel gantry multi-spot welding machine → Convection sheet pre-spot welding machine → Convection sheet gantry multi-spot welding machine → U-shaped line transfer conveyor → Long side double-head seam welding machine → Gantry double-head short side seam welding machine 1 → Gantry double-head short side seam welding machine 2 → Two-side cleaning and trimming machine → Shearing machine → Four-corner arc cutting machine → Turning and assembling machine 2 → Double-head three-way automatic welding machine → Support hook automatic welding machine → Automatic pressure airtightness detection machine → Discharging conveyor

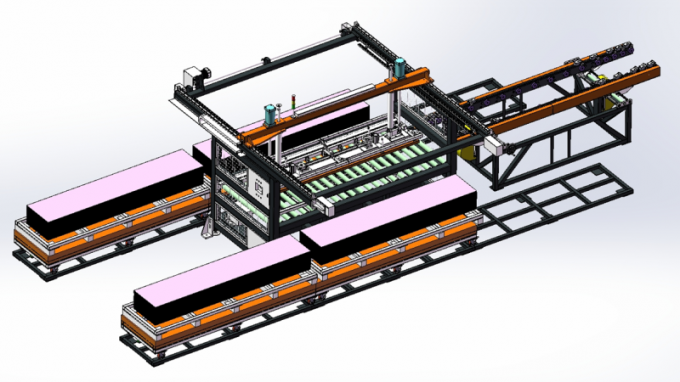

การบรรจุวัสดุที่ค้อนกันด้วยมือลงบนรถปลาตัวกิน โดยใช้รถพุ่ง โดยมีสองตําแหน่งวางวัสดุในแต่ละด้าน
เครื่องจับกระดานยึดของกระดานยึดของกระดานยึดของกระดานยึดของกระดานยึดของกระดานยึดของกระดานยึดของกระดานยึดของกระดานยึดของกระดานยึดของกระดานยึดของกระดานยึดของกระดานยึดของกระดานยึด

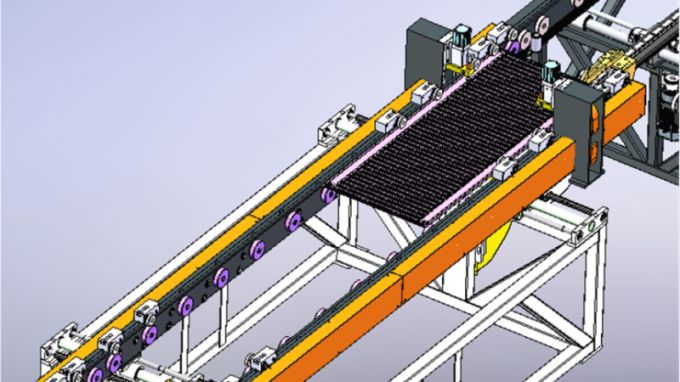

กลไกการวางตําแหน่งที่แนบกลางทําให้แผ่นตรงกับคอนเวียร์
อุปกรณ์ที่ขับเคลื่อนด้วยเซอร์โวเคลื่อนแผ่นไปยังเครื่องปั่นก่อนจุดเพื่อปั่นจุดทั้งสองข้าง

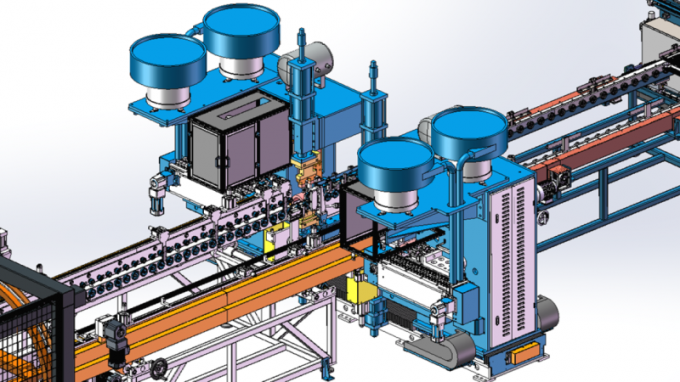

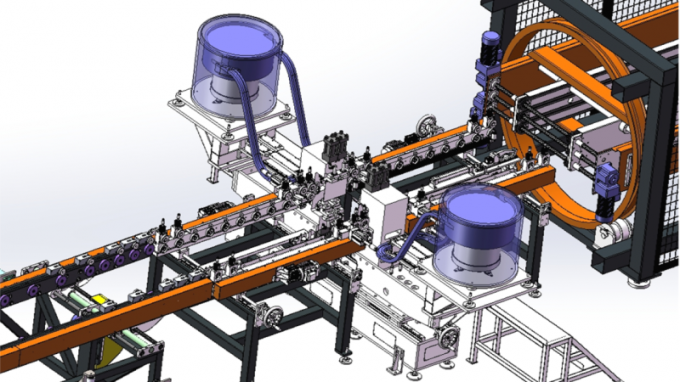

วงแหวนทางน้ําใช้แผ่นการให้อาหารที่สั่นสั่น ด้วยระบบสองทาง
หัวกดสองข้างกดแหวนทางน้ําด้านหน้าและด้านหลัง
เครื่องขนส่งวัสดุใช้เครื่องขับเคลื่อนรอลเลอร์

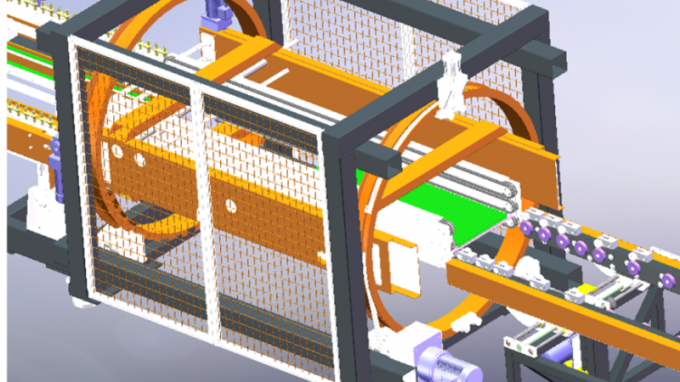

เปลี่ยนเร็วและแม่นยํา
เชือกที่มีคุณภาพสูงสําหรับการส่ง; มอเตอร์ลด 400W เป็นการขับเคลื่อน

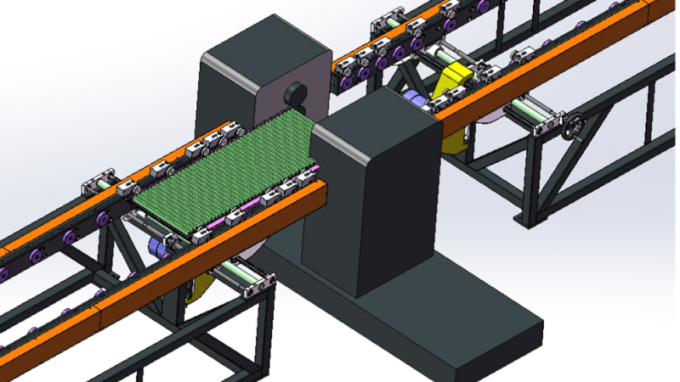

มอเตอร์ลดเกียร์ พร้อมเซ็นเซอร์สําหรับการตั้งตําแหน่งการหมุนที่แม่นยํา
การควบคุมอัตโนมัติ ไม่มีการลงมือ
ประกอบด้วยร่างการหมุน, อุปกรณ์การบรรทุก, คอนโซลไฟฟ้า, ระบบปฏิบัติการ, และรั้วความปลอดภัยและการถ่ายทอดวัสดุที่ประสิทธิภาพระหว่างการดําเนินงาน.
แผ่นจะไหลไปยังตําแหน่งหยุดการผสมผสานโดยอัตโนมัติบนรากขนส่งและผสมผสานในทั้งสองข้างเริ่มการผสมผสานก่อนจุด
การปั่นก่อนจุดที่จําเป็นสําหรับแถวเดียวเท่านั้น
ใช้พลังงาน AC DN75 1 ชุด

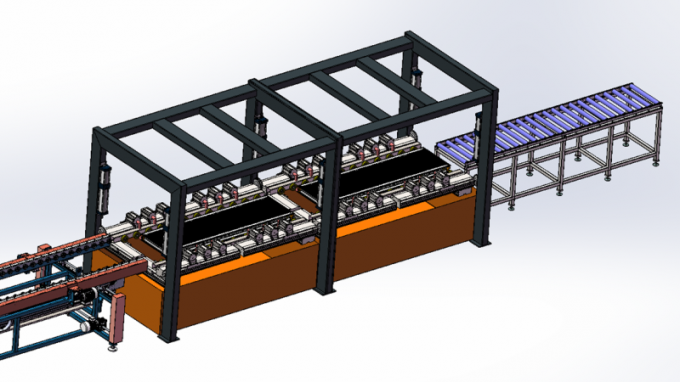

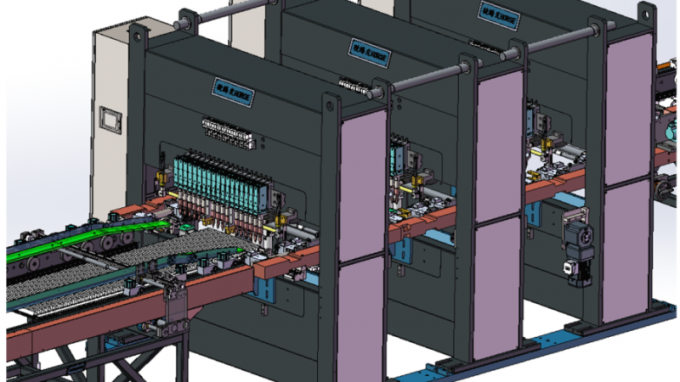

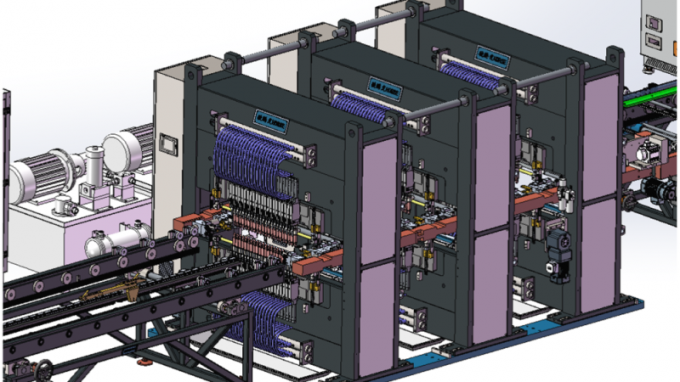

เครื่องเชื่อมหลายจุด 3 ช่องสําหรับเชื่อม
แต่ละหน่วยมี 18 ชุดของสับสับกระบอก
แหล่งพลังงานการปั่นแบบ AC สําหรับการปั่นต่อลําดับหนึ่งของสายผ่า
สเตปเปอร์การเชื่อมโยง servo ความเร็วสูงให้อาหารแกรนเปอร์ไปข้างหน้าเพื่อให้อาหารแผ่นช่องน้ํา
แผ่นกระบวนการติดตั้งด้วยมือบนคู่มือเครื่องมือออนไลน์

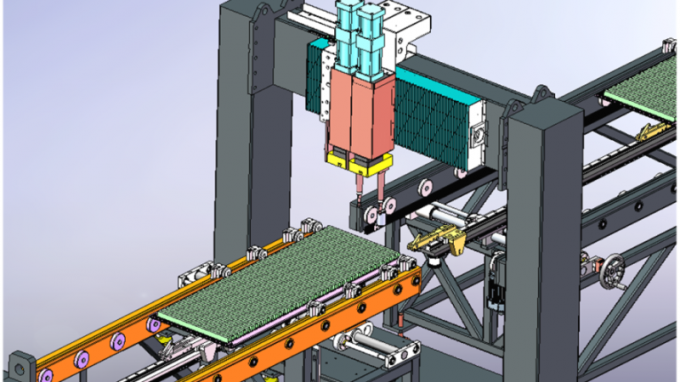

การเชื่อมทําโดยใช้เครื่องเชื่อมจุดก่อน 4 หัว
วัสดุที่ผลักดันด้วยมือไปในแถวแรกของตําแหน่งที่กําหนดไว้ก่อนสําหรับการผสม
อุปกรณ์เปลี่ยนอัตโนมัติสําหรับจุดการปั่นที่เหลือ
เส้นทางที่กําหนดไว้ก่อน: แผ่น convection ติดตามเส้นทางที่กําหนดไว้ก่อนในคู่มือเครื่องมือ
การปั่นกานท์รี่แบบสองแบบ: 2 เครื่องเชื่อมหลายจุด
สายต่อปนูเมติก: 16 ชุดต่อหน่วย
แหล่งไฟฟ้า AC: แอค & ใบเดียวสําหรับการปั่นแถว
เครื่องรับรองการทํางาน: ความเร็วสูง servo stepper ให้อาหาร gripper สําหรับแผ่นช่องน้ํา

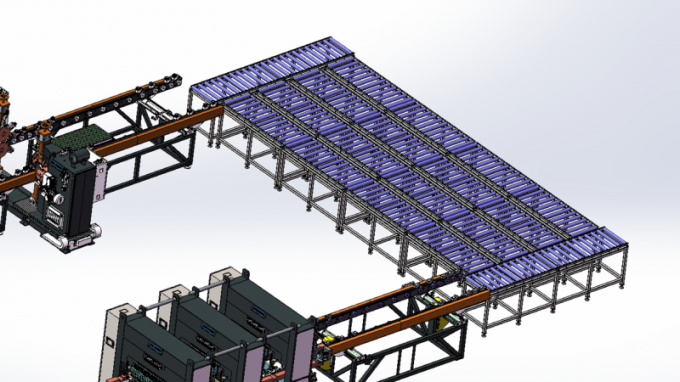

ใช้รากขนส่งม้วนในการโอนวัสดุในรูป U
ประสิทธิภาพพื้นที่: U-shape ประหยัดพื้นที่ ปรับปรุงกระบวนการ
การใช้งานง่าย: ระยะทางผู้ทํางานที่เล็กกว่า สะดวกสบาย ลดความเข้มข้น

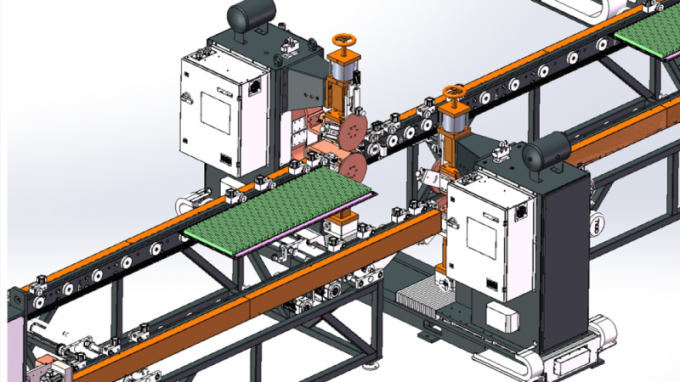

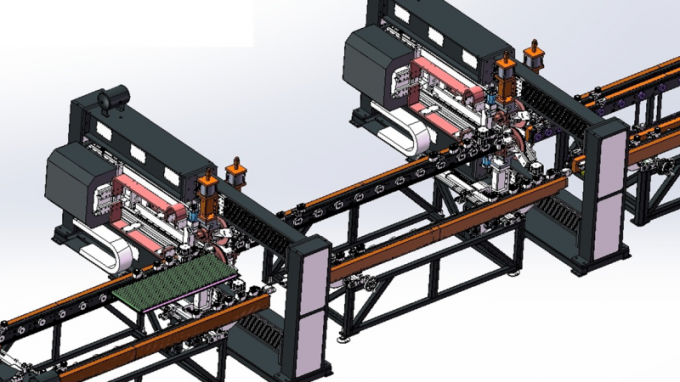

การปั่นพร้อมกัน: ท่อทั้งสองด้านยาวพร้อมกัน
พลังงาน: 300KVA AC ความถี่กลางสําหรับการปั่นที่ยาวนานที่มั่นคง
ใช้แหล่งพลังงานการปั่น AC ความถี่กลาง เพื่อให้การปั่นมีความมั่นคงสูงเป็นเวลานาน
ทําความสะอาดและตัดผลิตภัณฑ์ที่เชื่อมด้านยาว
กระบวนการตัด: ทําการตัดในวัสดุที่ต้องการ
วัสดุเครื่องตัดใบมีดเหล็กสีขาว
วิธีการตัดการตัดเล็บ
การสร้างมุม: ตัดมุมคมเพื่อสร้างขอบกลม
วัสดุเครื่องตัดสแตนเลสขาว

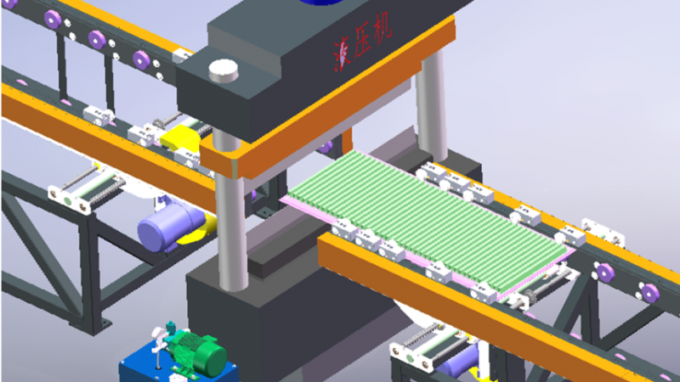

วิธีการตัด: การเจาะไฮดรอลิก
พลังการปั่น: แหล่งพลังงานความถี่กลาง MD80

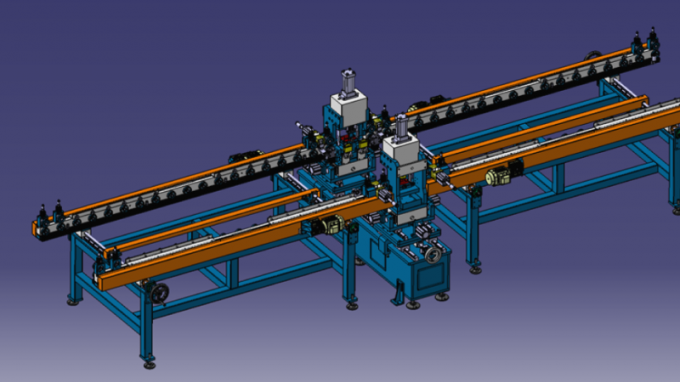

การไหลของวัสดุ: ช่องทางสองด้านสําหรับการ dock และหมุน
วิธีการส่ง: แผ่นโซ่สําหรับการขนส่งวัสดุในสามทาง
การให้อาหารอัตโนมัติ: จับมือและการวางตําแหน่งการปั่นสําหรับการทํางานที่แม่นยํา
พลังการปั่น: แหล่งพลังงานความถี่กลาง MD40
วิธีการเลี้ยง: การสต็อปแบบคลิปสําหรับการให้อาหาร
การบรรทุก: เครื่องจับอากาศบรรทุกวัสดุไปยังตําแหน่งการผสม
ความดันการทดสอบ: 10 บาร์
วิธีการทดสอบ: การทดสอบความดันอัตโนมัติในถังน้ํา
| ไม่ | ชื่อ | วัสดุ | หมายเหตุ |
| 1 | แผนก | แผ่นเหล็กม้วนเย็น | 1ความหนา.1mm |
| 2 | พล็อตกระบวนการ | แผ่นเหล็กม้วนเย็น | 0ความหนา.3mm |
| 3 | ประเภทอินเตอร์เฟซ | 4x G 1/2 อินเตอร์เนชั่นเส้นใยภายใน | |
| 4 | ความยาวของสินค้า | 400-3000 มม. | |
| 5 | ความกว้างของสินค้า | 300/400/500/600/900 มม. |
| ไม่ | ชื่ออุปกรณ์ | รุ่น | จํานวน | หน่วย |
| 1 | เครื่องบรรจุแผ่นสเตรส | HJ-0-0 | 1 | ชุด |
| 2 | เครื่องบรรจุและกดวงแหวนช่องน้ํา | YZJ-0-0 | 1 | ชุด |
| 3 | เครื่องหมุนและประกอบเครื่อง 1 | FZJ-0-0 | 1 | ชุด |
| 4 | เครื่องเชื่อมปานล์ก่อนจุดตั้งตําแหน่ง | DN75-2C | 1 | ชุด |
| 5 | เครื่องปั่นหลายจุด panel gantry | 10*DN60-36C | 3 | ชุด |
| 6 | เครื่องเชื่อมต่อแผ่นคอนเวคชั่นก่อนจุด | 2*DN63-4C | 1 | ชุด |
| 7 | เครื่องเชื่อมต่อแผ่นคอนเวคชั่น gantry หลายจุด | 4*DN63-16C | 3 | ชุด |
| 8 | เครื่องขนส่งสายขนส่งรูป U | ZJG-0-0 | 1 | ชุด |
| 9 | เครื่องปั่นเย็บด้านยาวสองหัว | 2*FVM300-2C | 1 | ชุด |
| 10 | เครื่องเชื่อมต่อสายลวดด้านสั้น 2 หัว 1 | 2*FVM300-2C | 1 | ชุด |
| 11 | เครื่องเชื่อมผ่าตัดด้านสั้น 2 | 2*FVM300-2C | 1 | ชุด |
| 12 | เครื่องทําความสะอาดและตัดสีสองด้าน | XBJ-0-0 | 1 | ชุด |
| 13 | เครื่องตัด | JCJ-0-0 | 1 | ชุด |
| 14 | เครื่องตัดเส้นโค้งสี่มุม | QJJ-0-0 | 1 | ชุด |
| 15 | เครื่องหมุนและประกอบ 2 | FZJ-0-0 | 1 | ชุด |
| 16 | เครื่องปั่นอัตโนมัติ 3 ทาง 2 หัว | 2*MD80-2C | 1 | ชุด |
| 17 | เครื่องปั่นอัตโนมัติกระบอกรองรับ | 2*MD40-4C | 1 | ชุด |
| 18 | เครื่องตรวจจับความแน่นของอากาศแบบอัตโนมัติ | JCJ-0-0 | 1 | ชุด |
| 19 | เครื่องขนส่งบรรทุก | เอสเอสเจ-0-0 | 1 | ชุด |
| โครงการ | ปริมาตร |
| การกระจายพลังงานทั้งหมด | 1600KVA (พลังงานทั้งหมดที่ใช้จริงอยู่ที่ประมาณ 1000KVA) |
| ความดันของแหล่งก๊าซ | 0.6MPa |
| ความดันของแหล่งน้ํา | 0.15MPa ~ 0.30MPa |
| ความต้องการของแหล่งอากาศกด | 1000 ลิตร/นาที |
| ค่าน้ํารวม | 1200 ลิตร/นาที |
|
ความยาว * ความกว้างของอุปกรณ์ประมาณ
|
60m*10m |
