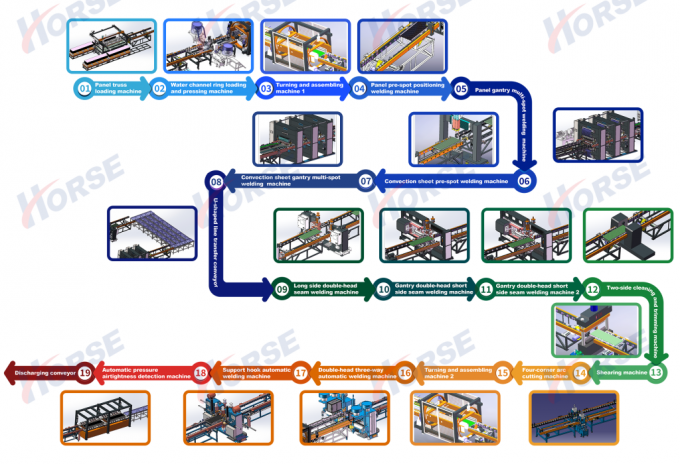

กระแสการทํางาน:Panel truss loading machine → Water channel ring loading and pressing machine → Turning and assembling machine 1 → Panel pre-spot positioning welding machine → Panel gantry multi-spot welding machine → Convection sheet pre-spot welding machine → Convection sheet gantry multi-spot welding machine → U-shaped line transfer conveyor → Long side double-head seam welding machine → Gantry double-head short side seam welding machine 1 → Gantry double-head short side seam welding machine 2 → Two-side cleaning and trimming machine → Shearing machine → Four-corner arc cutting machine → Turning and assembling machine 2 → Double-head three-way automatic welding machine → Support hook automatic welding machine → Automatic pressure airtightness detection machine → Discharging conveyor







จองทัวร์โรงงาน

	สินค้าหลัก:	เครื่องปั่นจุด,เครื่องปั่นกระโปรง,เครื่องปั่นเลเซอร์,เครื่องปั่นเย็บ,ราคา...
	ที่อยู่:	อาคาร 8 เลขที่ 889 ถนน Guinan เขต Songjiang เชียงใหม่ จีน
	ตลาดหลัก:	อเมริกาเหนือ เอเชียตะวันออกเฉียงใต้ ตะวันออกกลาง
	สัญญาการค้าระหว่างประเทศ ((Incoterms):	อื่นๆ
	ขั้นตอนการชําระเงิน:	LC, T/T, Western Union การชําระเงินจํานวนน้อย
	ระยะเวลาเฉลี่ย:	ระยะเวลาในการนําไปสู่ฤดูกาลสูงสุด: เดือนหนึ่ง เวลานํานอกฤดูกาล: เดือนหนึ่ง

เวลาตอบสนองเฉลี่ย: ≤4.59 ชั่วโมง



ก่อตั้งในปี 1995 บริษัททรินท์ฟาร์ กรุ๊ป เป็นบริษัทเทคโนโลยีสูงของอุปกรณ์การปั่นอัตโนมัติที่รวมการวิจัยวิทยาศาสตร์ การพัฒนา การผลิตและการขายกลุ่มมีสํานักงานใหญ่อยู่ในเซี่ยงไฮ้มีสาขา 4 แห่งในเซี่ยงไฮ้ นิงโบ และดอนกวน มีพนักงาน 260 คน ซึ่ง 90 คนเป็นนักวิจัยวิทยาศาสตร์

ในฐานะของบริษัทในประเทศที่มีเทคโนโลยีสูง กลุ่มทรินท์ฟาร์ มีผลิตภัณฑ์เทคโนโลยีการผสมผสานที่ก้าวหน้าจํานวนมาก รวมถึง IF, เครื่องผสมผสานความต้านทานอินเวอร์เตอร์ HF,อุปกรณ์ปั่นเลเซอร์ที่ฉลาด, สายการผลิตเครื่องปั่นรถยนต์ ระบบบูรณาการหุ่นยนต์ที่ฉลาด เป็นต้น

ผลิตภัณฑ์ของเราไม่เพียงแค่นําไปใช้ในอุตสาหกรรมผลิตรถยนต์ใหญ่และอุปกรณ์สํารองในประเทศจีนอุปกรณ์ไฟฟ้าความดันต่ํา และอุตสาหกรรมอื่น ๆ.

บริษัทได้ทําแผนยุทธศาสตร์ระยะยาว ผ่านการแลกเปลี่ยนและการร่วมมือกับบริษัทดีเด่นต่างประเทศ และการนําเข้าเทคโนโลยีและอุปกรณ์ที่ก้าวหน้าจากต่างประเทศอย่างต่อเนื่องเพื่อจัดตั้ง, อุตสาหกรรมและธุรกิจนานาชาติ

อุปกรณ์หลัก



เครื่องบรรจุแผ่นสเตรส

การบรรจุวัสดุที่ค้อนกันด้วยมือลงบนรถปลาตัวกิน โดยใช้รถพุ่ง โดยมีสองตําแหน่งวางวัสดุในแต่ละด้าน

เครื่องจับกระดานยึดของกระดานยึดของกระดานยึดของกระดานยึดของกระดานยึดของกระดานยึดของกระดานยึดของกระดานยึดของกระดานยึดของกระดานยึดของกระดานยึดของกระดานยึดของกระดานยึดของกระดานยึด

กลไกการวางตําแหน่งที่แนบกลางทําให้แผ่นตรงกับคอนเวียร์

อุปกรณ์ที่ขับเคลื่อนด้วยเซอร์โวเคลื่อนแผ่นไปยังเครื่องปั่นก่อนจุดเพื่อปั่นจุดในทั้งสองข้าง

เครื่องบรรจุและกดวงแหวนช่องน้ํา

วงแหวนทางน้ําใช้แผ่นการให้อาหารที่สั่นสั่น ด้วยระบบสองทาง

หัวกดสองข้างกดแหวนทางน้ําด้านหน้าและด้านหลัง

เครื่องขนส่งวัสดุใช้เครื่องขับเคลื่อนรอลเลอร์

เครื่องหมุนและประกอบ

เปลี่ยนเร็วและแม่นยํา

เชือกที่มีคุณภาพสูงสําหรับการส่ง; มอเตอร์ลด 400W เป็นการขับเคลื่อน

มอเตอร์ลดเกียร์ พร้อมเซ็นเซอร์สําหรับการตั้งตําแหน่งการหมุนที่แม่นยํา

การควบคุมอัตโนมัติ ไม่มีการลงมือ

ประกอบด้วยร่างการหมุน, อุปกรณ์การบรรทุก, คอนโซลไฟฟ้า, ระบบปฏิบัติการ, และรั้วความปลอดภัยและการถ่ายทอดวัสดุที่ประสิทธิภาพระหว่างการดําเนินงาน.

เครื่องเชื่อมปานล์ก่อนจุดตั้งตําแหน่ง

แผ่นจะไหลไปยังตําแหน่งหยุดการผสมผสานโดยอัตโนมัติบนรากขนส่งและผสมผสานในทั้งสองข้างเริ่มการผสมผสานก่อนจุด

การปั่นก่อนจุดที่จําเป็นสําหรับแถวเดียวเท่านั้น

ใช้พลังงาน AC DN75 1 ชุด

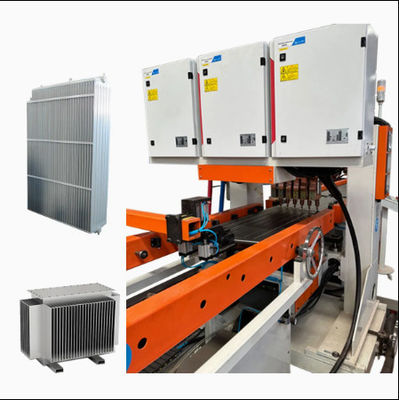

เครื่องปั่นหลายจุด panel gantry

เครื่องเชื่อมหลายจุด 3 ช่องสําหรับเชื่อม

แต่ละหน่วยมี 18 ชุดของสับสับกระบอก

แหล่งพลังงานการปั่นแบบ AC สําหรับการปั่นต่อลําดับหนึ่งของสายผ่า

สเตปเปอร์การเชื่อมโยง servo ความเร็วสูงให้อาหารแกรนเปอร์ไปข้างหน้าเพื่อให้อาหารแผ่นช่องน้ํา

เครื่องเชื่อมต่อแผ่นคอนเวคชั่นก่อนจุด

แผ่นกระบวนการติดตั้งด้วยมือบนคู่มือเครื่องมือออนไลน์

การเชื่อมทําโดยใช้เครื่องเชื่อมจุดก่อน 4 หัว

วัสดุที่ผลักดันด้วยมือไปในแถวแรกของตําแหน่งที่กําหนดไว้ก่อนสําหรับการผสม

อุปกรณ์เปลี่ยนอัตโนมัติสําหรับจุดการปั่นที่เหลือ

เครื่องเชื่อมต่อแผ่นคอนเวคชั่น gantry หลายจุด

เส้นทางที่กําหนดไว้ก่อน: แผ่น convection ติดตามเส้นทางที่กําหนดไว้ก่อนในคู่มือเครื่องมือ

การปั่นกานท์รี่แบบสองแบบ: 2 เครื่องเชื่อมหลายจุด

สายต่อปนูเมติก: 16 ชุดต่อหน่วย

แหล่งไฟฟ้า AC: แอค & ใบเดียวสําหรับการปั่นแถว

เครื่องรับรองการทํางาน: ความเร็วสูง servo stepper ให้อาหาร gripper สําหรับแผ่นช่องน้ํา

เครื่องขนส่งสายขนส่งรูป U

ใช้รากขนส่งม้วนในการโอนวัสดุในรูป U

ประสิทธิภาพพื้นที่: U-shape ประหยัดพื้นที่ ปรับปรุงกระบวนการ

การใช้งานง่าย: ระยะทางผู้ทํางานที่เล็กกว่า สะดวกสบาย ลดความเข้มข้น

เครื่องปั่นเย็บด้านยาวสองหัว

การปั่นพร้อมกัน: ท่อทั้งสองด้านยาวพร้อมกัน

พลังงาน: 300KVA AC ความถี่กลางสําหรับการปั่นที่ยาวนานที่มั่นคง

เครื่องเชื่อมผ่าตัดด้านสั้น 2 ชุด

ใช้แหล่งพลังงานการปั่น AC ความถี่กลาง เพื่อให้การปั่นมีความมั่นคงสูงเป็นเวลานาน

เครื่องทําความสะอาดและตัดสีสองด้าน

ทําความสะอาดและตัดผลิตภัณฑ์ที่เชื่อมด้านยาว

เครื่องตัด

กระบวนการตัด: ทําการตัดในวัสดุที่ต้องการ

วัสดุเครื่องตัดใบมีดเหล็กสีขาว

วิธีการตัดการตัดเล็บ

เครื่องตัดเส้นโค้งสี่มุม

การสร้างมุม: ตัดมุมคมเพื่อสร้างขอบกลม

วัสดุเครื่องตัด: เหล็กขาว

วิธีการตัด: การเจาะไฮดรอลิก

เครื่องปั่นอัตโนมัติ 3 ทาง 2 หัว

พลังการปั่น: แหล่งพลังงานความถี่กลาง MD80

การไหลของวัสดุ: ช่องทางสองด้านสําหรับการ dock และหมุน

วิธีการส่ง: แผ่นโซ่สําหรับการขนส่งวัสดุในสามทาง

การให้อาหารอัตโนมัติ: จับมือและการวางตําแหน่งการปั่นสําหรับการทํางานที่แม่นยํา

เครื่องปั่นอัตโนมัติกระบอกรองรับ

พลังการปั่น: แหล่งพลังงานความถี่กลาง MD40

วิธีการเลี้ยง: การสต็อปแบบคลิปสําหรับการให้อาหาร

การบรรทุก: เครื่องจับอากาศบรรทุกวัสดุไปยังตําแหน่งการผสม

เครื่องตรวจจับความแน่นของอากาศแบบอัตโนมัติ

ความดันการทดสอบ: 10 บาร์

วิธีการทดสอบ: การทดสอบความดันอัตโนมัติในถังน้ํา

ข้อมูลอื่นๆ



รายละเอียดสินค้า

สายการผลิตเรดิเอเตอร์แผ่นเหล็ก รูปทรง U การวางแผนการกลับสัญลักษณ์

ผลการผลิต















ไม่	ชื่อ	วัสดุ	หมายเหตุ
1	แผนก	แผ่นเหล็กม้วนเย็น	1ความหนา.1mm
2	พล็อตกระบวนการ	แผ่นเหล็กม้วนเย็น	0ความหนา.3mm
3	ประเภทอินเตอร์เฟซ		4x G 1/2 อินเตอร์เนชั่นเส้นใยภายใน
4	ความยาวของสินค้า		400-3000 มม.
5	ความกว้างของสินค้า		300/400/500/600/900 มม.

รายการการตั้งค่าอุปกรณ์



ไม่	ชื่ออุปกรณ์	รุ่น	จํานวน	หน่วย
1	เครื่องบรรจุแผ่นสเตรส	HJ-0-0	1	ชุด
2	เครื่องบรรจุและกดวงแหวนช่องน้ํา	YZJ-0-0	1	ชุด
3	เครื่องหมุนและประกอบเครื่อง 1	FZJ-0-0	1	ชุด
4	เครื่องเชื่อมปานล์ก่อนจุดตั้งตําแหน่ง	DN75-2C	1	ชุด
5	เครื่องปั่นหลายจุด panel gantry	10*DN60-36C	3	ชุด
6	เครื่องเชื่อมต่อแผ่นคอนเวคชั่นก่อนจุด	2*DN63-4C	1	ชุด
7	เครื่องเชื่อมต่อแผ่นคอนเวคชั่น gantry หลายจุด	4*DN63-16C	3	ชุด
8	เครื่องขนส่งสายขนส่งรูป U	ZJG-0-0	1	ชุด
9	เครื่องปั่นเย็บด้านยาวสองหัว	2*FVM300-2C	1	ชุด
10	เครื่องเชื่อมต่อสายลวดด้านสั้น 2 หัว 1	2*FVM300-2C	1	ชุด
11	เครื่องเชื่อมผ่าตัดด้านสั้น 2	2*FVM300-2C	1	ชุด
12	เครื่องทําความสะอาดและตัดสีสองด้าน	XBJ-0-0	1	ชุด
13	เครื่องตัด	JCJ-0-0	1	ชุด
14	เครื่องตัดเส้นโค้งสี่มุม	QJJ-0-0	1	ชุด
15	เครื่องหมุนและประกอบ 2	FZJ-0-0	1	ชุด
16	เครื่องปั่นอัตโนมัติ 3 ทาง 2 หัว	2*MD80-2C	1	ชุด
17	เครื่องปั่นอัตโนมัติกระบอกรองรับ	2*MD40-4C	1	ชุด
18	เครื่องตรวจจับความแน่นของอากาศแบบอัตโนมัติ	JCJ-0-0	1	ชุด
19	เครื่องขนส่งบรรทุก	เอสเอสเจ-0-0	1	ชุด



การจัดตั้งน้ํา ไฟฟ้า และก๊าซ

โครงการ	ปริมาตร
การกระจายพลังงานทั้งหมด	1600KVA (พลังงานทั้งหมดที่ใช้จริงอยู่ที่ประมาณ 1000KVA)
ความดันของแหล่งก๊าซ	0.6MPa
ความดันของแหล่งน้ํา	0.15MPa ~ 0.30MPa
ความต้องการของแหล่งอากาศกด	1000 ลิตร/นาที
ค่าน้ําทั้งหมด	1200 ลิตร/นาที
ความยาว * ความกว้างของอุปกรณ์ประมาณ	60m*10m
