รายละเอียดสินค้า:
|
| Power: | 12 * 50 KVA | AC power supplies: | 12 sets |
|---|---|---|---|
| Seam welding speed: | 0-2.8 m/min | Grabbing method: | Cylinder clamps material, gripper turns 90° to place on rack |
| Material cart working method: | Servo stepping movement, moves to next position after placing 1 piece, manual cart replacement when rack is full | ||
| เน้น: | 12 * 50 KVA แทรนฟอร์เมอร์เรเดียเตอร์ Fin สายการผลิต,สายการผลิตปีกเรเดียเตอร์แปลงแบบอัตโนมัติเต็ม |
||

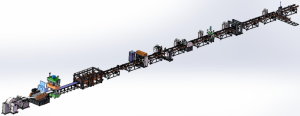

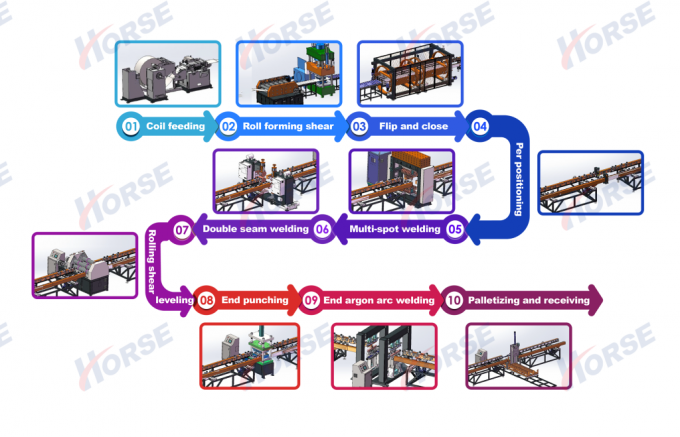

กระแสการทํางาน:Decoiling→ roll forming→ hydraulic press→ turn over → multiple spot welding→ side seam welding → head welding → side shearing → head cutting → end product → automatic panel stacking machine เครื่องเชื่อมแผ่นอัตโนมัติ

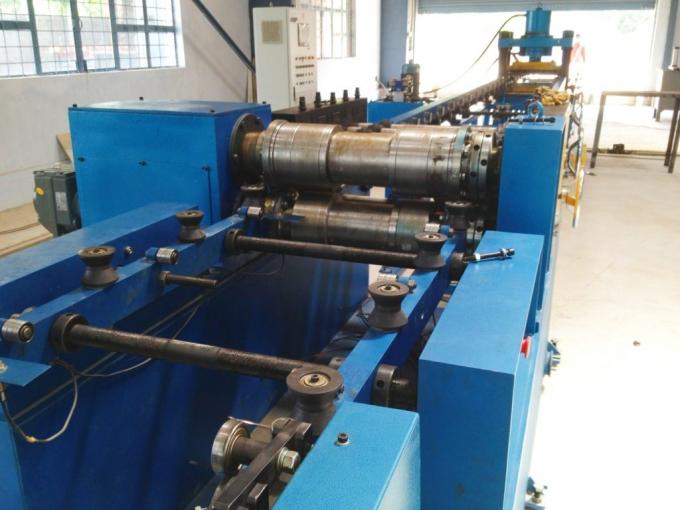

ความเร็วการม้วน: 6-14 m/min
ความดันปรับ

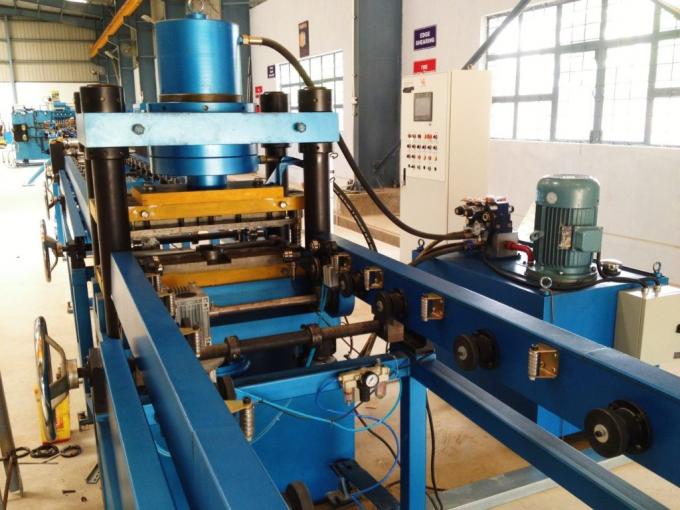

ปั่นปลาย: เครื่องกดไฮดรอลิก 315 ตัน
เครื่องปรับรหัสหมุนและการขับเคลื่อน servo สําหรับความแม่นยําความยาว / ขนาดของปีก
อุปกรณ์การปรับระดับให้แน่ใจว่าความเรียบของชิ้นเดียว

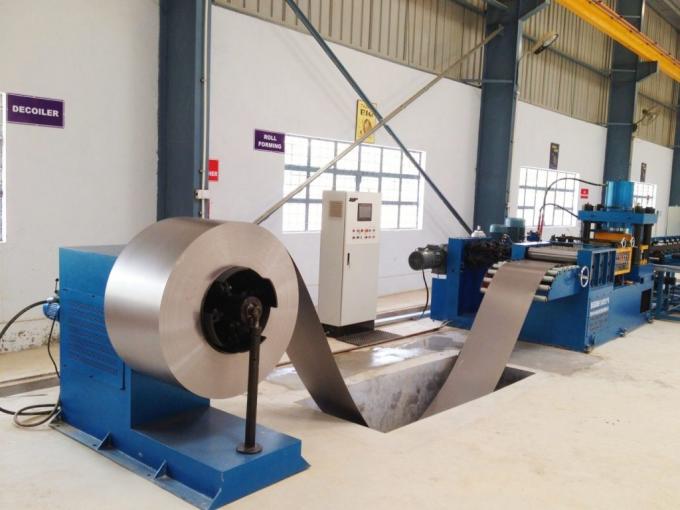

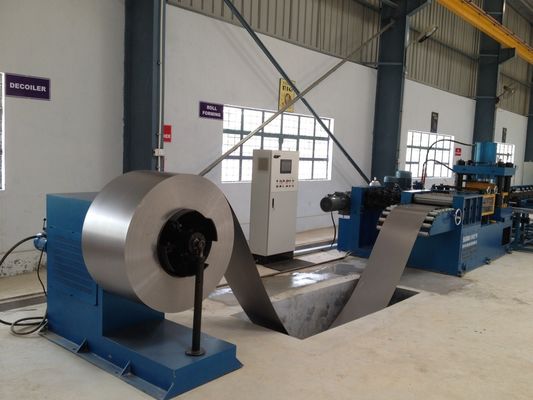

วัสดุที่ไม่ม้วนที่วางไว้บนรากลดของ 5 ตัน ผ่านรถบรรทุกและม้วนเป็นแผ่น
ช่องกองความสะดวกแบบไม่จํากัดตามคําขอของลูกค้า

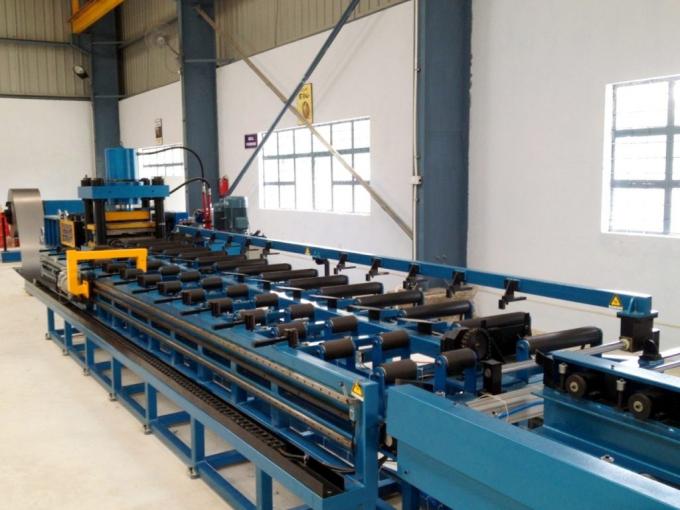

ความเร็วในการขนส่ง: 5-15 m/min

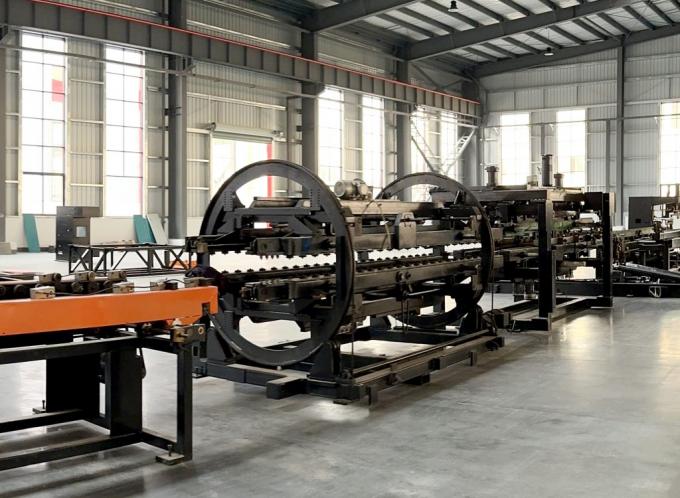

การพลิกปีกเรดิเอเตอร์ 180 องศา
อุปกรณ์พลิก: ราคหมุน, ราคพลิก, ระบบส่ง, อุปกรณ์พลิก, อุปกรณ์ผลัก, ฯลฯ
แผ่นแรกถึงตําแหน่งที่กําหนดไว้ก่อน → เปลี่ยนไปยังรากขนส่งตรงข้าม
แผ่นที่สองถึงตําแหน่งที่กําหนดไว้ก่อน → อุปกรณ์ผลักย้ายมันไปยังแผ่นแรก, จบการรวม
ชุดอุปกรณ์แรงดันปั่นจุดสองชุด
พลังงาน: 60 KVA
หลังจากพลิกและการประกอบ, เครื่องปั่นก่อนจุดตรงและแก้ไขชิ้นงานสําหรับปั่นหลายจุด

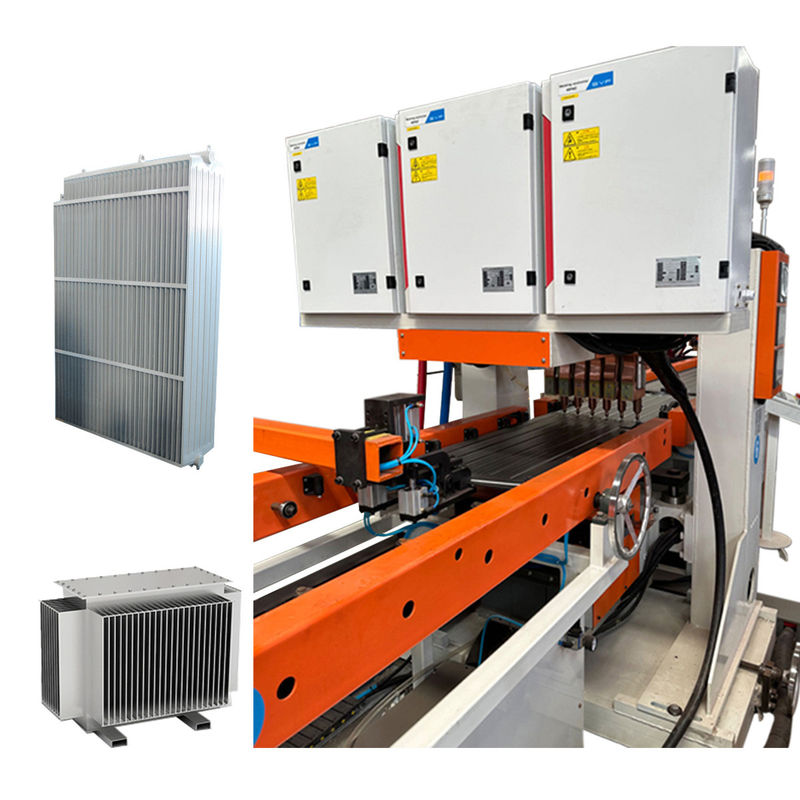

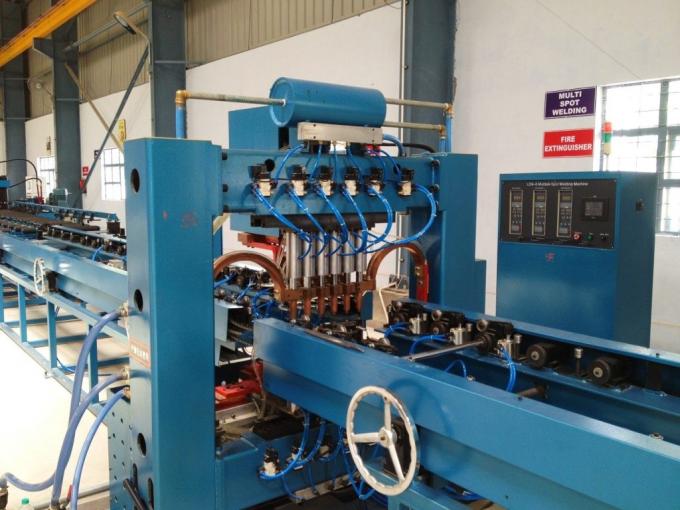

12 ชุดของอุปกรณ์แรงดันการปั่นจุด
หัวปั่นหัวคู่ 6 จุด/แถว
แหล่งพลังงาน AC: 12 ชุด
พลังงาน: 12 * 50 KVA
การเชื่อมสองแถวเพื่อเพิ่มประสิทธิภาพ

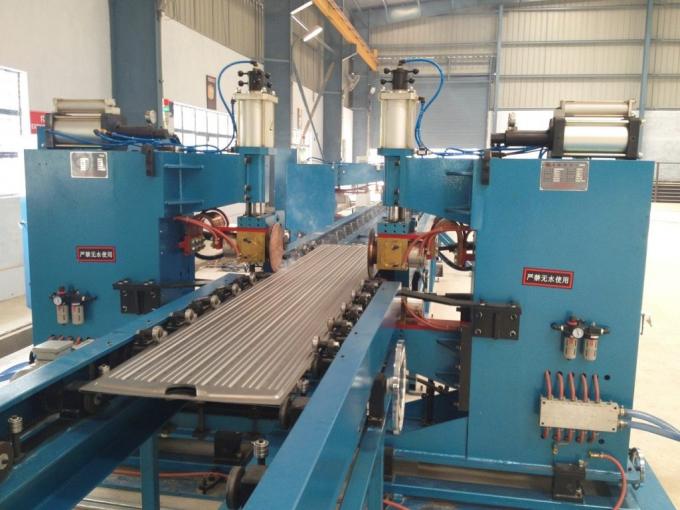

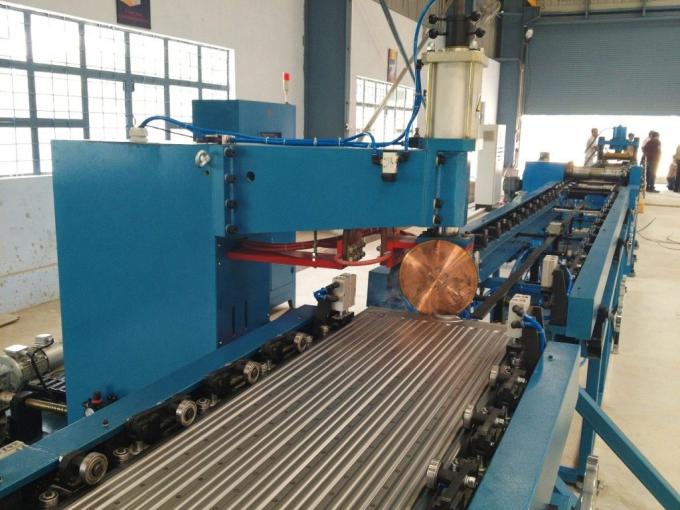

2 ชุดของเครื่องปั่นเย็บ, จัดเรียงแบบสมอง
4 ชุดของหัวแรงดันการผสมผสาน
2 ชุดของไฟฟ้าปั่นความถี่แปร
พลังงาน: 2 * 160 KVA
ความดันสูงสุด: 12,000 N
อุปกรณ์การถ่ายทอดความแตกต่าง
ความเร็วในการปั่นเย็บ: 0-2.8 m/min
ประกอบด้วยกล่องเครื่อง, อุปกรณ์ขับเคลื่อน, อุปกรณ์ตัด, กลไกบดขอบ, กลไกการปรับระดับ, ระบบควบคุมอิเล็กทรอนิกส์, ระบบปนูเมติก, เป็นต้น
เครื่องตัดแผ่นคล้องคล้องคล้องคล้องคล้องคล้อง
ความเร็วในการตัดลวด: 2-6 m/min
พลังขับเคลื่อน: 4 kW
ประกอบด้วยฐาน, กลไกยก, กรอบเจาะ, ตําราเจาะ, กระบอกเจาะ, กระบอกยก, และสถานีไฮดรอลิก
ใช้ในการตัดปลายปลายเพื่อให้แน่ใจว่าขอบตรงกันและสม่ําเสมอ
การเจาะเจาะเจาะกับขอบบีวิล เพื่อลดแรงเจาะ
ความดันของเครื่องเจาะ: 160 T
2 ชุดของอุปกรณ์ จัดเรียงแบบสมอง
1 ชุดสําหรับการเชื่อมปลายหน้าของชิ้นงาน 1 ชุดสําหรับการเชื่อมปลายหลังของชิ้นงาน
4 ชุดของ Panasonic อาร์กอนอาร์คอัพพลายพลังงานการปั่น
ระดับกระแสไฟฟ้า: 5-315 A
ความเร็วการผสม: 300-600 mm/min

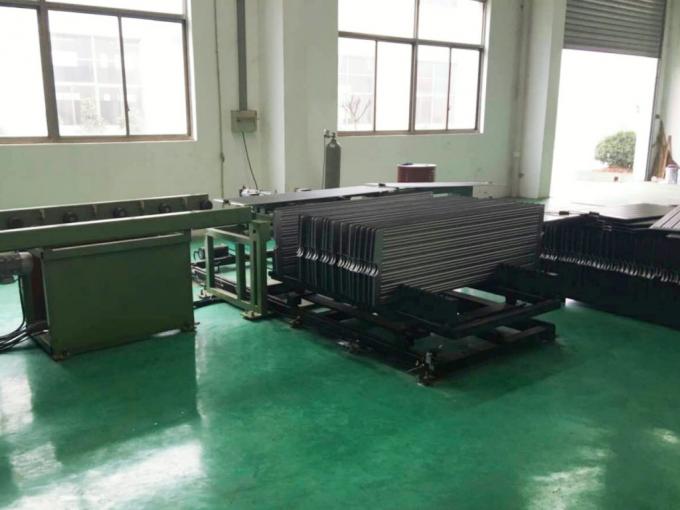

ปริมาณการเก็บของต่อชั้นวางพัลเลติ้ง: 40 ชิ้น
ระยะห่างระหว่างพัลเล็ต: 45 มม.
วิธีการจับ: วัสดุที่ใช้จับกระบอก, จับหมุน 90 ° เพื่อวางบนราค
วิธีการทํางานของรถคันวัสดุ: การเคลื่อนไหว servo stepper, ย้ายไปยังตําแหน่งต่อไปหลังจากวาง 1 ชิ้น, การเปลี่ยนรถคันด้วยมือเมื่อ rack เต็ม
เครื่องฉีดหัวอัดอัตโนมัติเพื่อสร้างคู่สล็อตสูงสุด 40 คู่บนท่อ (สูงสุด 40 แผ่น) ท่อถูกตัดด้วย 2 สล็อตทรงสี่เหลี่ยมที่มีรูปร่างพิเศษต่อแผ่นการสนับสนุนภายในป้องกันการบิดเบือนระหว่างการเจาะ.เวลาจักรยานต่อการตี: ~ 6 วินาที
เครื่องประกอบแนวราบช่วยในการประกอบแผ่นเรเดียเตอร์กับท่อหัวแผ่นถูกวางในแผ่นประกอบรากที่เครื่องประกอบรากอัตโนมัติและจากนั้นเข้าไปในแผ่นประกอบรากด้านหนึ่งถูกปรับความยาวด้วยมือขณะที่ปลายอีกส่วนหนึ่งใช้เครื่องกดไฮดรอลิกในการถือและตําแหน่งสําหรับการปั่นคัน
เครื่องปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับมันทําให้การตั้งค่าใหม่ได้อย่างรวดเร็ว สําหรับการเปลี่ยนแปลงการผลิตการตั้งตําแหน่งของมอเตอร์เซอร์โว รับประกันการประกอบที่แม่นยํา
เครื่องติดตั้งหมุนที่ใช้พลังงานถูกออกแบบมาเพื่อหมุนองค์ประกอบของเรเดียเตอร์สําหรับชุดเรเดียเตอร์ หลังจากเชื่อมท่อหัวจากด้านหนึ่ง แล้วหมุนเรเดียเตอร์เพื่อเชื่อมอีกด้านหนึ่ง
สายการผลิต Trintfar Horse Transformer Radiator Fin ตอบสนองมาตรฐานสากล และมีราคาที่ประหยัดและแข่งขันมากขึ้น
| ไม่ | ชื่อ | รุ่น | Qty | หน่วย |
| 1 | เครื่องปลดอัตโนมัติ | FJJ-0-0 | 1 | เซต |
| 2 | เครื่องตัดหางพลาสติก | CXJ-0-0 | 1 | เซต |
| 3 | เครื่องหมุนและประกอบ | FZJ-0-0 | 1 | เซต |
| 4 | เครื่องเชื่อมต่อก่อนจุด 2 หัว | DN60-2C | 1 | หน่วย |
| 5 | เครื่องปั่นจุด 12 หัว | LM-12C | 1 | หน่วย |
| 6 | เครื่องปั่นเย็บสองด้าน | 2*FVM160-2C | 1 | หน่วย |
| 7 | เครื่องม้วนและเครื่องปรับระดับ | JPJ-0-0 | 1 | หน่วย |
| 8 | เครื่องเจาะปลาย | CQJ-0-0 | 1 | หน่วย |
| 9 | เครื่องเชื่อมอาร์กอนปลาย | YHH-4C | 2 | หน่วย |
| 10 | เครื่องสต็อปสินค้าเสร็จ | MDJ-0-0 | 1 | หน่วย |
| 11 | รถขนส่ง | เอสเอสเจ-0-0 | 10 | หน่วย |
| เครื่องปนูเมติก | การโจมตีทางอากาศ |
| การควบคุม | มิตซูบิชิ หรือซีเมนส์ |
| ระบบเซอร์โบ | ยาสกาว่า |
| หัวหักเส้น & เครื่องดําเนิน | THK |
| ไฮดรอลิก | ยูชิ |
| เครื่องไฟฟ้า | ชไนเดอร์ ซีเมนส์ |
