รายละเอียดสินค้า:
|
| Product name: | Fully Automatic Transformer Radiator Fin Production Line | Capacity config: | 60 pcs/h (based on 2m products) |
|---|---|---|---|
| Panel length ranges: | 1000mm to 4500mm | Equipment area: | 65m *6.5m*2m(L*W*H) |
| The available sizes: | 320, 460, 480, 520, and 535, | Equipment power distribution: | 330KVA |
| เน้น: | สายการผลิตปีกเรเดียเตอร์แปลง,สายการผลิตอัตโนมัติ แทรนฟอร์เมอร์เรดิเอเตอร์ ฟิน,60pcs / h เครื่องปรับปรุงแรเดียเตอร์ Fin สายการผลิต |
||
สายการผลิตปีกเรเดียเตอร์แปลงแบบอัตโนมัติเต็ม
สายทั้งหมดประกอบด้วย decoiler อัตโนมัติ, รอลล์อดีต, แพลตฟอร์มหมุนเวียน, เครื่องปั่นจุดหลายเครื่อง, เครื่องปั่นเย็บข้าง, เครื่องปั่นหัว, เครื่องตัดด้านข้าง, เครื่องตัดหัว,และตารางส่ง, ฯลฯ
ขนาดที่มีอยู่คือ 320, 460, 480, 520 และ 535 หรือสามารถออกแบบตามความต้องการของลูกค้า
ความยาวของแผ่นจาก 1000 มม ถึง 4500 มม เส้นทางทั้งหมดเป็นอัตโนมัติอย่างสมบูรณ์ เพื่อรับประกันคุณภาพสินค้าสูงและผลงานชั้นนําที่ตรงกับมาตรฐานระดับโลก
กระแสการทํางาน:Decoiling→ roll forming→ hydraulic press→ turn over → multiple spot welding→ side seam welding → head welding → side shearing → head cutting → end product → automatic panel stacking machine เครื่องเชื่อมแผ่นอัตโนมัติ

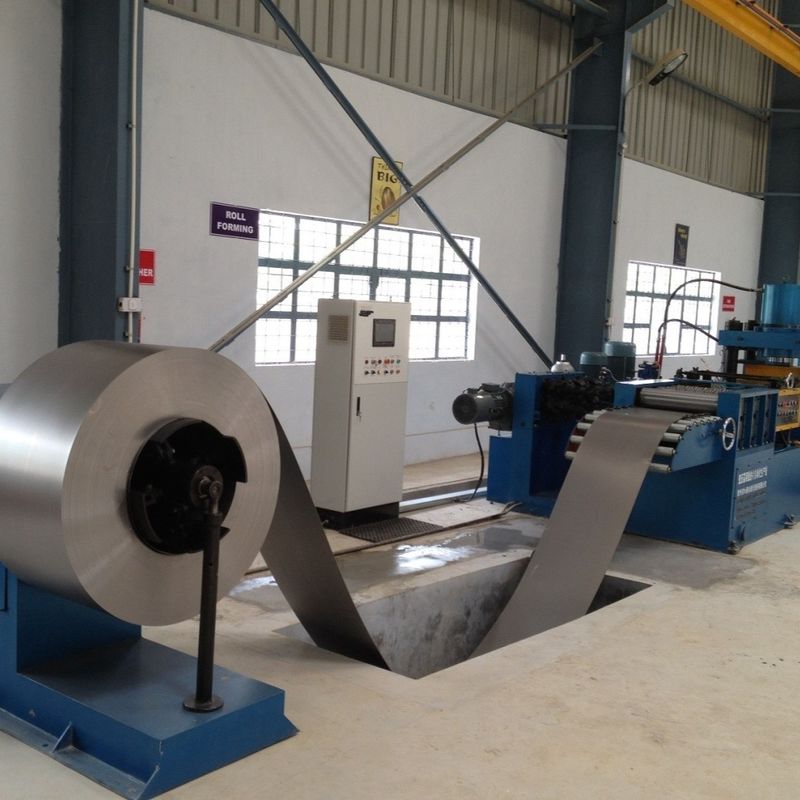

สถานที่การสร้างคลื่น
ความเร็วการม้วน: 6-14 m/min
ความดันปรับ
ปั่นปลาย: เครื่องกดไฮดรอลิก 315 ตัน
เครื่องปรับรหัสหมุนและการขับเคลื่อน servo สําหรับความแม่นยําความยาว / ขนาดของปีก
อุปกรณ์การปรับระดับให้แน่ใจว่าความเรียบของชิ้นเดียว
วัสดุที่ไม่ม้วนที่วางไว้บนรากลดของ 5 ตัน ผ่านรถบรรทุกและม้วนเป็นแผ่น
ช่องกองความสะดวกแบบไม่จํากัดตามคําขอของลูกค้า
สถานที่พลิกและเชื่อม
ความเร็วในการขนส่ง: 5-15 m/min
การพลิกปีกเรดิเอเตอร์ 180 องศา
อุปกรณ์พลิก: ราคหมุน, ราคพลิก, ระบบส่ง, อุปกรณ์พลิก, อุปกรณ์ผลัก, ฯลฯ
แผ่นแรกถึงตําแหน่งที่กําหนดไว้ก่อน → เปลี่ยนไปยังรากขนส่งตรงข้าม
แผ่นที่สองถึงตําแหน่งที่กําหนดไว้ก่อน → อุปกรณ์ผลักย้ายมันไปยังแผ่นแรก, จบการรวม
สถานีปั๊มปั๊มก่อนจุด 2 หัว
ชุดอุปกรณ์แรงดันปั่นจุดสองชุด
พลังงาน: 60 KVA
หลังจากพลิกและการประกอบ, เครื่องปั่นก่อนจุดตรงและแก้ไขชิ้นงานสําหรับปั่นหลายจุด

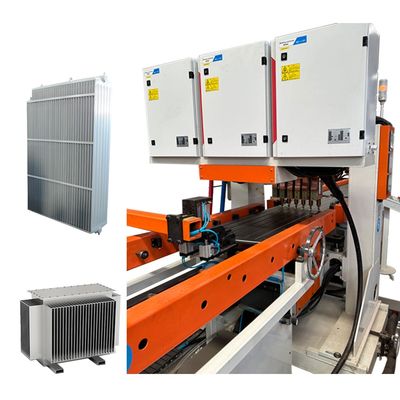

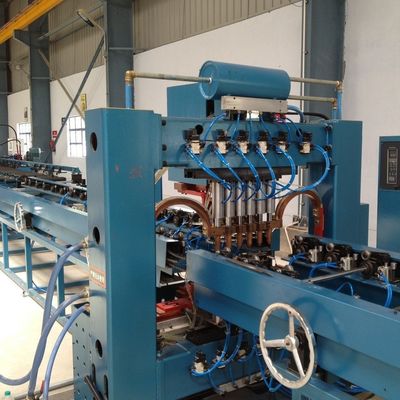

12 ชุดของอุปกรณ์แรงดันการปั่นจุด
หัวปั่นหัวคู่ 6 จุด/แถว
แหล่งพลังงาน AC: 12 ชุด
พลังงาน: 12 * 50 KVA
การเชื่อมสองแถวเพื่อเพิ่มประสิทธิภาพ

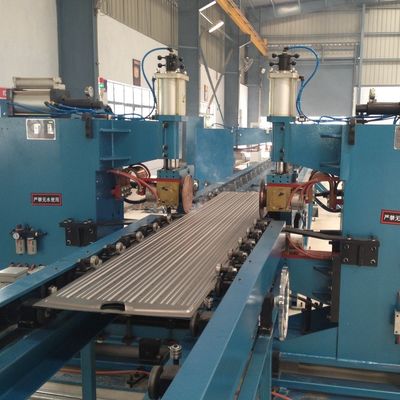

2 ชุดของเครื่องปั่นเย็บ, จัดเรียงแบบสมอง
4 ชุดของหัวแรงดันการผสมผสาน
2 ชุดของไฟฟ้าปั่นความถี่แปร
พลังงาน: 2 * 160 KVA
ความดันสูงสุด: 12,000 N
อุปกรณ์การถ่ายทอดความแตกต่าง
ความเร็วในการปั่นเย็บ: 0-2.8 m/min
ประกอบด้วยกล่องเครื่อง, อุปกรณ์ขับเคลื่อน, อุปกรณ์ตัด, กลไกบดขอบ, กลไกการปรับระดับ, ระบบควบคุมอิเล็กทรอนิกส์, ระบบปนูเมติก, เป็นต้น
เครื่องตัดแผ่นคล้องคล้องคล้องคล้องคล้องคล้อง
ความเร็วในการตัดลวด: 2-6 m/min
พลังขับเคลื่อน: 4 kW
ประกอบด้วยฐาน, กลไกยก, กรอบเจาะ, ตําราเจาะ, กระบอกเจาะ, กระบอกยก, และสถานีไฮดรอลิก
ใช้ในการตัดปลายปลายเพื่อให้แน่ใจว่าขอบตรงกันและสม่ําเสมอ
การเจาะเจาะเจาะกับขอบบีวิล เพื่อลดแรงเจาะ
ความดันของเครื่องเจาะ: 160 T
2 ชุดของอุปกรณ์ จัดเรียงแบบสมอง
1 ชุดสําหรับการเชื่อมปลายหน้าของชิ้นงาน 1 ชุดสําหรับการเชื่อมปลายหลังของชิ้นงาน
4 ชุดของ Panasonic อาร์กอนอาร์คอัพพลายพลังงานการปั่น
ระดับกระแสไฟฟ้า: 5-315 A
ความเร็วการผสม: 300-600 mm/min
ปริมาณการเก็บของต่อชั้นวางพัลเลติ้ง: 40 ชิ้น
ระยะห่างระหว่างพัลเล็ต: 45 มม.
วิธีการจับ: วัสดุที่ใช้จับกระบอก, จับหมุน 90 ° เพื่อวางบนราค
วิธีการทํางานของรถคันวัสดุ: การเคลื่อนไหว servo stepper, ย้ายไปยังตําแหน่งต่อไปหลังจากวาง 1 ชิ้น, การเปลี่ยนรถคันด้วยมือเมื่อ rack เต็ม
