รายละเอียดสินค้า:
|
| ความจุเครื่องจักร:: | 120ม./นาที | บริการหลังการรับประกัน: | การสนับสนุนด้านเทคนิควิดีโอ |
|---|---|---|---|
| เกรดอัตโนมัติ: | อัตโนมัติ | เงื่อนไข: | ใหม่ |
| แรงดันไฟฟ้า: | 220V/380V | กำลัง(ญ): | 220-450KW |
| ชื่อ: | สายการผลิตหม้อน้ำแผ่นเหล็กจีนประสิทธิภาพสูง | ส่วนประกอบหลัก:: | PLC, เครื่องยนต์, แบริ่ง, กระปุกเกียร์, มอเตอร์, ภาชนะรับความดัน, เกียร์, |
| สถานีขึ้นรูปด้วยลูกกลิ้ง ความเร็วในการขึ้นรูป: 6-14 ม./นาที เครื่องอัดไฮดรอลิก 315 ตัน พร้อมตัวเจาะปลายแบบปรับได้ ตัวเข้ารหัสแบบหมุนและเซอร์โวไดรฟ์เพื่อความแม่นยำของความยาว/ขนาดของครีบ กลไกการปรับระดับช่วยให้แผ่นเดียวเรียบ วัสดุที่คลายม้วนวางบนชั้นวางขนถ่าย 5 ตัน ผ่านรถเข็นขนย้าย & ม้วนเป็นแผ่น บ่อบัฟเฟอร์เสริมตามคำขอของลูกค้า |
สถานีพลิกและเชื่อมต่อ ความเร็วสายพาน: 5-15 ม./นาที การพลิกครีบหม้อน้ำ 180° อุปกรณ์พลิก: ชั้นวางหมุน, ชั้นวางพลิก, ระบบส่งกำลัง, อุปกรณ์พลิก, อุปกรณ์ดัน ฯลฯ แผ่นแรกถึงตำแหน่งที่ตั้งไว้ล่วงหน้า → พลิกไปยังชั้นวางสายพานตรงข้าม แผ่นที่สองถึงตำแหน่งที่ตั้งไว้ล่วงหน้า → อุปกรณ์ดันเลื่อนแผ่นที่สองทับแผ่นแรก ทำให้การเชื่อมต่อเสร็จสมบูรณ์ |
| สถานีเชื่อมจุดก่อนสองหัว ชุดอุปกรณ์กดเชื่อมจุดสองชุด กำลังไฟ: 60 KVA หลังจากการพลิกและการประกอบ เครื่องเชื่อมจุดก่อนจะจัดแนวและยึดชิ้นงานสำหรับการเชื่อมจุดหลายจุด |

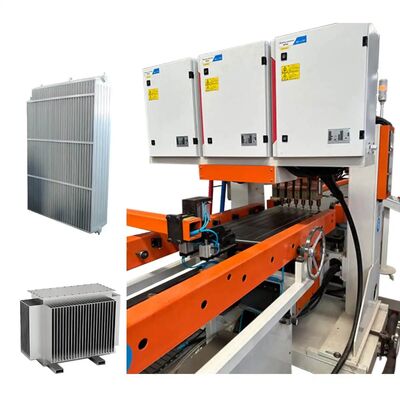

สถานีเชื่อมจุดหลายจุดแบบ Gantry ชุดอุปกรณ์กดเชื่อมจุด 12 ชุด หัวเชื่อมสองหัว, 6 จุด/แถว แหล่งจ่ายไฟ AC: 12 ชุด กำลังไฟ: 12 * 50 KVA การเชื่อมสองแถวเพื่อเพิ่มประสิทธิภาพ |
| สถานีเชื่อมตะเข็บสองด้าน เครื่องเชื่อมตะเข็บ 2 ชุด จัดวางแบบสมมาตร หัวกดเชื่อมตะเข็บ 4 ชุด แหล่งจ่ายไฟเชื่อมแบบแปรผัน 2 ชุด กำลังไฟ: 2 * 160 KVA แรงดันสูงสุด: 12,000 N กลไกการส่งกำลังแบบ Differential ความเร็วในการเชื่อมตะเข็บ: 0-2.8 ม./นาที |
สถานีตัดและปรับระดับด้วยลูกกลิ้ง ประกอบด้วยกล่องเครื่อง, อุปกรณ์ขับเคลื่อน, อุปกรณ์ตัด, กลไกบดขอบ, กลไกปรับระดับ, ระบบควบคุมอิเล็กทรอนิกส์, ระบบนิวแมติกส์ ฯลฯ ใบมีดตัดแบบลูกกลิ้งตัดทั้งสองด้าน; ใบมีดทำจากเหล็กกล้าเครื่องมืออัลลอย (ทนแรงกระแทก, ทนการสึกหรอ, อายุการใช้งานยาวนาน) ความเร็วในการตัดด้วยลูกกลิ้ง: 2-6 ม./นาที กำลังขับ: 4 kW |
| สถานีเจาะปลาย ประกอบด้วยฐาน, กลไกยก, เฟรมเจาะ, แม่พิมพ์เจาะ, กระบอกสูบเจาะ, กระบอกสูบยก และสถานีไฮดรอลิก ใช้สำหรับตัดปลายที่หลวมเพื่อให้แน่ใจว่าขอบเรียงกันและสม่ำเสมอ แม่พิมพ์เจาะมีขอบเอียงเพื่อลดแรงเจาะ แรงดันเครื่องเจาะ: 160 T |
สถานีเชื่อมด้วยอาร์กอนปลาย อุปกรณ์ 2 ชุด จัดวางแบบสมมาตร 1 ชุดสำหรับเชื่อมปลายด้านหน้า, 1 ชุดสำหรับเชื่อมปลายด้านหลังของชิ้นงาน แหล่งจ่ายไฟอาร์กอนอาร์ค Panasonic 4 ชุด ช่วงกระแส: 5-315 A ความเร็วในการเชื่อม: 300-600 มม./นาที |
|
สถานีวางพาเลท ปริมาณการจัดเก็บต่อชั้นวางพาเลท: 40 ชิ้น ระยะห่างพาเลท: 45 มม. วิธีการจับ: กระบอกสูบจับวัสดุ, กริปเปอร์หมุน 90° เพื่อวางบนชั้นวาง วิธีการทำงานของรถเข็นวัสดุ: การเคลื่อนที่แบบเซอร์โวสเต็ป, เคลื่อนไปยังตำแหน่งถัดไปหลังจากวาง 1 ชิ้น, เปลี่ยนรถเข็นด้วยตนเองเมื่อชั้นวางเต็ม |
|
เครื่องเจาะท่อหัว
เครื่องเจาะท่อหัวจะจัดตำแหน่งอัตโนมัติเพื่อสร้างช่องเสียบได้สูงสุด 40 คู่บนท่อ (สูงสุด 40 แผง) ท่อจะถูกตัดด้วยช่องสี่เหลี่ยมที่ออกแบบมาเป็นพิเศษ 2 ช่องต่อแผง การรองรับภายในป้องกันการเสียรูประหว่างการเจาะ เวลาต่อรอบการเจาะ: ประมาณ 6 วินาที
|
ฟิกซ์เจอร์ประกอบ ฟิกซ์เจอร์ประกอบแนวนอนช่วยในการประกอบแผงหม้อน้ำเข้ากับท่อหัว แผงจะถูกวางในฟิกซ์เจอร์ชั้นวางที่เครื่องวางซ้อนอัตโนมัติ จากนั้นจึงเข้าสู่ฟิกซ์เจอร์ ปลายด้านหนึ่งจะถูกปรับความยาวด้วยตนเอง ในขณะที่อีกด้านหนึ่งใช้เครื่องอัดไฮดรอลิกเพื่อยึดและจัดตำแหน่งสำหรับการเชื่อมแต้ม |
โต๊ะเชื่อมหน้าแปลน ฟิกซ์เจอร์ยึดหน้าแปลนแบบขับเคลื่อนได้รับการออกแบบมาเพื่อจัดแนวหน้าแปลนยึดบนเส้นกึ่งกลางหม้อน้ำได้อย่างแม่นยำ ด้วยการปรับความยาวแผงและความลึกในการประกอบแบบขับเคลื่อน ทำให้สามารถปรับเปลี่ยนได้อย่างรวดเร็วสำหรับการเปลี่ยนแปลงการผลิต การจัดตำแหน่งด้วยเซอร์โวมอเตอร์ช่วยให้การประกอบมีความแม่นยำ |
โต๊ะพลิกสำหรับการประกอบการเชื่อม ฟิกซ์เจอร์พลิกแบบขับเคลื่อนได้รับการออกแบบมาเพื่อพลิกองค์ประกอบหม้อน้ำสำหรับการประกอบหม้อน้ำ หลังจากเชื่อมท่อหัวจากด้านหนึ่ง จากนั้นจึงพลิกหม้อน้ำเพื่อเชื่อมอีกด้านหนึ่ง |
รายละเอียดผลิตภัณฑ์ |
บริการทางเทคนิค |

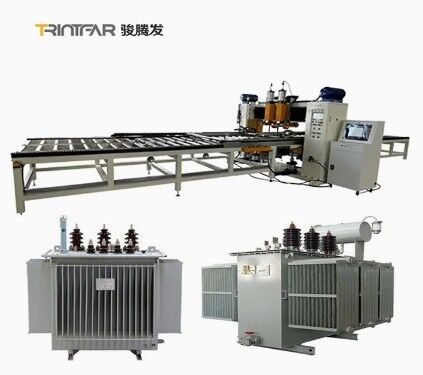

สายการผลิตครีบหม้อน้ำหม้อแปลง Trintfar Horse เป็นไปตามมาตรฐานสากลและมีราคาที่ประหยัดและแข่งขันได้มากขึ้น
แผนผังสายการผลิตครีบหม้อน้ำหม้อแปลงอัตโนมัติเต็มรูปแบบ
|
ยึดมั่นในความเป็นลูกค้าเป็นศูนย์กลางและให้บริการลูกค้าอย่างครอบคลุมทั้งก่อนการขายและหลังการขาย เช่น การติดตั้ง การทดสอบการใช้งาน การฝึกอบรม และการบำรุงรักษา บริการก่อนการขาย: ก่อนลงนามในสัญญา บริษัทจะจัดหาโซลูชันกระบวนการผลิตและบริการให้คำปรึกษาด้านเทคนิคสำหรับอุปกรณ์ต่างๆ ให้แก่ลูกค้า การติดตั้งและทดสอบการใช้งาน: ตามสัญญา บริษัทของเราจะขนส่งอุปกรณ์ไปยังสถานที่ติดตั้งที่ผู้ใช้กำหนดภายในเวลาที่กำหนดอย่างปลอดภัย และจะส่งวิศวกรบริการด้านเทคนิคไปติดตั้ง ณ สถานที่ เมื่อผู้ใช้มีชิ้นส่วนอะไหล่พื้นฐานสำหรับการติดตั้งและทดสอบการใช้งาน วิศวกรบริการด้านเทคนิคจะทำการติดตั้งและทดสอบเครื่องให้ผู้ใช้ใช้งาน เพื่อให้แน่ใจว่าสภาพแวดล้อมของสถานที่ติดตั้งและทดสอบการใช้งานมีความเรียบร้อย สะอาด และเป็นระเบียบ การฝึกอบรมหลังการขาย: บริษัทมีการฝึกอบรมด้านเทคนิคฟรี (ขั้นต่ำ 5 วัน) ณ สถานที่ของผู้ซื้อหรือศูนย์ฝึกอบรมของผู้ขาย หัวข้อสำคัญ ได้แก่:
การบำรุงรักษาอุปกรณ์
|
| ไม่ | ชื่อ | รุ่น | จำนวน | หน่วย |
| 1 | เครื่องคลายม้วนอัตโนมัติ | FJJ-0-0 | 1 | ชุด |
| 2 | เครื่องขึ้นรูปและตัดด้วยลูกกลิ้ง | CXJ-0-0 | 1 | ชุด |
| 3 | เครื่องพลิกและประกอบ | FZJ-0-0 | 1 | ชุด |
| 4 | เครื่องเชื่อมจุดก่อนสองหัว | DN60-2C | 1 | หน่วย |
| 5 | เครื่องเชื่อมจุด 12 หัวแบบ Gantry | LM-12C | 1 | หน่วย |
| 6 | เครื่องเชื่อมตะเข็บสองด้าน | 2*FVM160-2C | 1 | หน่วย |
| 7 | เครื่องรีดและปรับระดับ | JPJ-0-0 | 1 | หน่วย |
| 8 | เครื่องเจาะปลาย | CQJ-0-0 | 1 | หน่วย |
| 9 | เครื่องเชื่อมอาร์กอนปลาย | YHH-4C | 2 | หน่วย |
| 10 | เครื่องวางซ้อนผลิตภัณฑ์สำเร็จรูป | MDJ-0-0 | 1 | หน่วย |
| 11 | ชั้นวางสายพาน | SSJ-0-0 | 10 | หน่วย |
| นิวแมติกส์ | Airtac |
| ควบคุม | Mitsubishi หรือ Siemens |
| ระบบเซอร์โว | Yaskawa |
| ตลับลูกปืนเชิงเส้นและตัวกระตุ้น | THK |
| ไฮดรอลิก | Yuci |
| ไฟฟ้า | Siemens |
