รายละเอียดสินค้า:
|
| ความจุเครื่องจักร:: | 120ม./นาที | บริการหลังการรับประกัน: | การสนับสนุนด้านเทคนิควิดีโอ |
|---|---|---|---|
| เกรดอัตโนมัติ: | อัตโนมัติ | เงื่อนไข: | ใหม่ |
| แรงดันไฟฟ้า: | 220V/380V | กำลัง(ญ): | 220-450KW |
| ชื่อ: | สายการผลิตหม้อน้ำแผ่นเหล็กจีนประสิทธิภาพสูง | ส่วนประกอบหลัก:: | PLC, เครื่องยนต์, แบริ่ง, กระปุกเกียร์, มอเตอร์, ภาชนะรับความดัน, เกียร์, |
| สถานีขึ้นรูป ความเร็วในการขึ้นรูป: 6-14 ม./นาที ปรับแรงดันได้ เครื่องเจาะปลาย: เครื่องอัดไฮดรอลิก 315 ตัน ตัวเข้ารหัสแบบหมุนและเซอร์โวไดรฟ์เพื่อความแม่นยำของความยาว/ขนาดของครีบ กลไกการปรับระดับช่วยให้มั่นใจได้ถึงความเรียบของชิ้นเดียว วัสดุที่คลายออกวางบนชั้นวางขนถ่าย 5 ตันผ่านรถเข็นขนถ่ายและรีดเป็นแผ่น บ่อบัฟเฟอร์เสริมตามคำขอของลูกค้า |
สถานีพลิกและประกบ ความเร็วในการลำเลียง: 5-15 ม./นาที พลิกครีบหม้อน้ำ 180° อุปกรณ์พลิก: ชั้นวางแบบหมุน, ชั้นวางพลิก, ระบบส่งกำลัง, อุปกรณ์พลิก, อุปกรณ์ดัน ฯลฯ แผ่นแรกถึงตำแหน่งที่ตั้งไว้ล่วงหน้า → พลิกไปยังชั้นวางลำเลียงตรงข้าม แผ่นที่สองถึงตำแหน่งที่ตั้งไว้ล่วงหน้า → อุปกรณ์ดันเลื่อนไปยังแผ่นแรก ทำให้การประกบเสร็จสมบูรณ์ |
| สถานีเชื่อมจุดล่วงหน้าแบบสองหัว อุปกรณ์แรงดันเชื่อมจุดสองชุด กำลังไฟ: 60 KVA หลังจากพลิกและประกอบแล้ว เครื่องเชื่อมจุดล่วงหน้าจะจัดตำแหน่งและแก้ไขชิ้นงานสำหรับการเชื่อมหลายจุด |

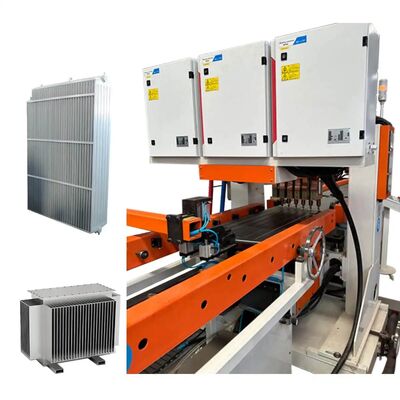

สถานีเชื่อมจุดหลายจุดแบบแกน อุปกรณ์แรงดันเชื่อมจุด 12 ชุด หัวเชื่อมสองหัว 6 จุด/แถว แหล่งจ่ายไฟ AC: 12 ชุด กำลังไฟ: 12 * 50 KVA การเชื่อมสองแถวเพื่อเพิ่มประสิทธิภาพ |
| สถานีเชื่อมตะเข็บสองด้าน เครื่องเชื่อมตะเข็บ 2 ชุด จัดเรียงแบบสมมาตร หัวแรงดันเชื่อมตะเข็บ 4 ชุด แหล่งจ่ายไฟเชื่อมความถี่แปรผัน 2 ชุด กำลังไฟ: 2 * 160 KVA แรงดันสูงสุด: 12,000 N กลไกการส่งกำลังแบบดิฟเฟอเรนเชียล ความเร็วในการเชื่อมตะเข็บ: 0-2.8 ม./นาที |
สถานีตัดและปรับระดับแบบม้วน ประกอบด้วยกล่องเครื่องจักร, อุปกรณ์ขับเคลื่อน, อุปกรณ์ตัด, กลไกการบดขอบ, กลไกการปรับระดับ, ระบบควบคุมอิเล็กทรอนิกส์, ระบบนิวเมติก ฯลฯ แผ่นตัดแบบม้วนตัดทั้งสองด้าน; แผ่นตัดทำจากเหล็กเครื่องมืออัลลอย (ทนต่อแรงกระแทก, ทนต่อการสึกหรอ, อายุการใช้งานยาวนาน) ความเร็วในการตัดแบบม้วน: 2-6 ม./นาที กำลังขับ: 4 kW |
| สถานีเจาะปลาย ประกอบด้วยฐาน, กลไกการยก, โครงเจาะ, แม่พิมพ์เจาะ, กระบอกสูบเจาะ, กระบอกสูบยก และสถานีไฮดรอลิก ใช้สำหรับตัดปลายหลวมเพื่อให้แน่ใจว่ามีการจัดตำแหน่งและสอดคล้องกัน แม่พิมพ์เจาะพร้อมขอบเอียงเพื่อลดแรงเจาะ แรงดันเครื่องเจาะ: 160 T |
สถานีเชื่อมด้วยอาร์กอนอาร์คปลาย อุปกรณ์ 2 ชุด จัดเรียงแบบสมมาตร 1 ชุดสำหรับเชื่อมปลายด้านหน้า, 1 ชุดสำหรับเชื่อมปลายด้านหลังของชิ้นงาน แหล่งจ่ายไฟเชื่อมด้วยอาร์กอนอาร์ค Panasonic 4 ชุด ช่วงกระแสไฟ: 5-315 A ความเร็วในการเชื่อม: 300-600 มม./นาที |
|
สถานีวางบนพาเลท ปริมาณการจัดเก็บต่อชั้นวางพาเลท: 40 ชิ้น ระยะห่างพาเลท: 45 มม. วิธีการจับ: แคลมป์กระบอกสูบวัสดุ, ที่จับหมุน 90° เพื่อวางบนชั้นวาง วิธีการทำงานของรถเข็นวัสดุ: การเคลื่อนที่แบบก้าวเซอร์โว, เคลื่อนไปยังตำแหน่งถัดไปหลังจากวาง 1 ชิ้น, เปลี่ยนรถเข็นด้วยตนเองเมื่อชั้นวางเต็ม |
|
เครื่องเจาะท่อส่วนหัว
เครื่องเจาะส่วนหัวจะจัดทำดัชนีโดยอัตโนมัติเพื่อสร้างคู่ช่องสูงสุด 40 คู่บนท่อ (สูงสุด 40 แผง) ท่อถูกตัดด้วยช่องสี่เหลี่ยมผืนผ้า 2 ช่องพิเศษต่อแผง การรองรับภายในป้องกันการเสียรูปในระหว่างการเจาะ เวลาการทำงานต่อการเจาะ: ~6 วินาที
|
อุปกรณ์ประกอบ อุปกรณ์ประกอบแนวนอนช่วยในการประกอบแผงหม้อน้ำเข้ากับท่อส่วนหัว แผงถูกวางในอุปกรณ์ยึดชั้นวางที่เครื่องเรียงอัตโนมัติ จากนั้นจึงใส่ลงในอุปกรณ์ยึด ปลายด้านหนึ่งถูกปรับด้วยตนเองตามความยาว ในขณะที่อีกด้านหนึ่งใช้เครื่องอัดไฮดรอลิกเพื่อยึดและวางตำแหน่งสำหรับการเชื่อมแบบแท็ก |
โต๊ะเชื่อมหน้าแปลน อุปกรณ์ยึดแบบติดตั้งหน้าแปลนแบบมีกำลังได้รับการออกแบบมาเพื่อจัดตำแหน่งหน้าแปลนยึดบนเส้นกึ่งกลางของหม้อน้ำอย่างแม่นยำ ด้วยการปรับกำลังสำหรับความยาวแผงและความลึกในการประกอบ ทำให้สามารถกำหนดค่าใหม่ได้อย่างรวดเร็วสำหรับการเปลี่ยนแปลงการผลิต ตำแหน่งเซอร์โวมอเตอร์ช่วยให้มั่นใจได้ถึงการประกอบที่แม่นยำ |
โต๊ะพลิกสำหรับการประกอบการเชื่อม อุปกรณ์พลิกแบบมีกำลังได้รับการออกแบบมาเพื่อพลิกองค์ประกอบหม้อน้ำสำหรับการประกอบหม้อน้ำ หลังจากเชื่อมท่อส่วนหัวจากด้านหนึ่งแล้ว ให้พลิกหม้อน้ำเพื่อเชื่อมอีกด้านหนึ่ง |
รายละเอียดสินค้า |
บริการด้านเทคนิค |

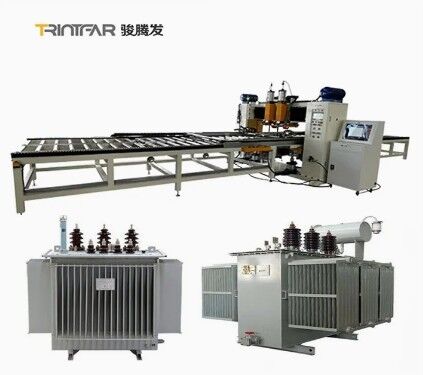

สายการผลิตครีบหม้อแปลง Trintfar Horse เป็นไปตามมาตรฐานสากลและมีราคาที่ประหยัดและแข่งขันได้มากกว่า
ไดอะแกรมเค้าโครงสายการผลิตครีบหม้อน้ำหม้อแปลงอัตโนมัติเต็มรูปแบบ
|
ยึดมั่นในแนวทางลูกค้าเป็นศูนย์กลางและให้บริการก่อนการขายและหลังการขายที่ครอบคลุมแก่บริษัทของคุณ เช่น การติดตั้ง การทดสอบการใช้งาน การฝึกอบรม และการบำรุงรักษา บริการก่อนการขาย: ก่อนลงนามในสัญญา บริษัทจะให้บริการโซลูชันกระบวนการผลิตต่างๆ และบริการให้คำปรึกษาด้านเทคนิคสำหรับอุปกรณ์แก่ลูกค้า การติดตั้งและการทดสอบการใช้งาน: ตามสัญญา บริษัทของเราจะขนส่งอุปกรณ์ไปยังสถานที่ติดตั้งที่ผู้ใช้กำหนดอย่างปลอดภัยภายในเวลาที่กำหนด และส่งวิศวกรบริการด้านเทคนิคไปติดตั้งในสถานที่ เมื่อผู้ใช้มีอะไหล่สำหรับการติดตั้งและการทดสอบการใช้งานขั้นพื้นฐาน วิศวกรบริการด้านเทคนิคจะติดตั้งและดีบักเครื่องจักรให้ผู้ใช้ใช้งาน เพื่อให้มั่นใจว่าสภาพแวดล้อมการติดตั้งและการทดสอบการใช้งานเป็นระเบียบเรียบร้อย การฝึกอบรมหลังการขาย: บริษัทมีการฝึกอบรมด้านเทคนิคฟรี (อย่างน้อย 5 วัน) ที่ไซต์ของผู้ซื้อหรือศูนย์ฝึกอบรมของผู้ขาย หัวข้อสำคัญ ได้แก่:
การบำรุงรักษาอุปกรณ์
|
| ไม่ | ชื่อ | รุ่น | จำนวน | หน่วย |
| 1 | เครื่องคลายขดอัตโนมัติ | FJJ-0-0 | 1 | ชุด |
| 2 | เครื่องขึ้นรูปและตัด | CXJ-0-0 | 1 | ชุด |
| 3 | เครื่องพลิกและประกอบ | FZJ-0-0 | 1 | ชุด |
| 4 | เครื่องเชื่อมจุดล่วงหน้าแบบสองหัว | DN60-2C | 1 | หน่วย |
| 5 | เครื่องเชื่อมจุด 12 หัวแบบแกน | LM-12C | 1 | หน่วย |
| 6 | เครื่องเชื่อมตะเข็บสองด้าน | 2*FVM160-2C | 1 | หน่วย |
| 7 | เครื่องตัดและปรับระดับ | JPJ-0-0 | 1 | หน่วย |
| 8 | เครื่องเจาะปลาย | CQJ-0-0 | 1 | หน่วย |
| 9 | เครื่องเชื่อมด้วยอาร์กอนอาร์คปลาย | YHH-4C | 2 | หน่วย |
| 10 | เครื่องเรียงผลิตภัณฑ์สำเร็จรูป | MDJ-0-0 | 1 | หน่วย |
| 11 | ชั้นวางสายพานลำเลียง | SSJ-0-0 | 10 | หน่วย |
| ระบบนิวเมติก | Airtac |
| ควบคุม | Mitsubishi หรือ Siemens |
| ระบบเซอร์โว | Yaskawa |
| ตลับลูกปืนเชิงเส้นและแอคทูเอเตอร์ | THK |
| ไฮดรอลิก | Yuci |
| ไฟฟ้า | Siemens |
