รายละเอียดสินค้า:
|
| ความจุเครื่องจักร:: | 120ม./นาที | บริการหลังการรับประกัน: | การสนับสนุนด้านเทคนิควิดีโอ |
|---|---|---|---|
| เกรดอัตโนมัติ: | อัตโนมัติ | เงื่อนไข: | ใหม่ |
| แรงดันไฟฟ้า: | 220V/380V | กำลัง(ญ): | 220-450KW |
| ชื่อ: | สายการผลิตหม้อน้ำแผ่นเหล็กจีนประสิทธิภาพสูง | ส่วนประกอบหลัก:: | PLC, เครื่องยนต์, แบริ่ง, กระปุกเกียร์, มอเตอร์, ภาชนะรับความดัน, เกียร์, |
เครื่องบรรทุกโครงแผงการบรรทุกวัสดุที่ซ้อนกันด้วยตนเองลงบนรถแท่นป้อนโดยใช้รถบูม โดยมีตำแหน่งวางวัสดุสองตำแหน่งในแต่ละด้านกริปเปอร์โครงสร้างคว้าวัสดุจากทั้งสองด้านของรถแผ่นและวางลงบนสายพานลำเลียงโดยอัตโนมัติ กลไกการวางตำแหน่งหนีบตรงกลางจัดแนวแผงบนสายพานลำเลียง กลไกขับเคลื่อนด้วยเซอร์โวเคลื่อนย้ายแผงไปยังเครื่องเชื่อมจุดล่วงหน้าเพื่อทำการเชื่อมจุดทั้งสองด้าน |
เครื่องบรรทุกและกดวงแหวนช่องทางน้ำวงแหวนทางน้ำใช้การป้อนแผ่นสั่นสะเทือนพร้อมระบบรางคู่หัวกดสองหัวในแต่ละด้านกดวงแหวนทางน้ำที่ด้านหน้าและด้านหลัง การส่งผ่านวัสดุใช้การป้อนลูกกลิ้งแบบมีกำลัง |
เครื่องพลิกและประกอบพลิกอย่างรวดเร็วและแม่นยำโซ่คุณภาพสูงสำหรับการส่งกำลัง; มอเตอร์ลดความเร็ว 400W เป็นตัวขับเคลื่อน มอเตอร์ลดความเร็วเกียร์พร้อมเซ็นเซอร์สำหรับการวางตำแหน่งการพลิกที่แม่นยำ การควบคุมอัตโนมัติ ไม่มีการแทรกแซงด้วยตนเอง ประกอบด้วยตัวพลิก, อุปกรณ์บรรทุก, คอนโซลไฟฟ้า, ระบบปฏิบัติการ และรั้วความปลอดภัย ปรับให้เข้ากับความต้องการในการพลิกผลิตภัณฑ์ต่างๆ เพื่อให้มั่นใจถึงการถ่ายโอนวัสดุที่ปลอดภัย ราบรื่น และมีประสิทธิภาพระหว่างการทำงาน |
เครื่องเชื่อมจุดตำแหน่งล่วงหน้าของแผงแผงไหลไปยังตำแหน่งหยุดเชื่อมบนชั้นวางสายพานลำเลียงโดยอัตโนมัติ และช่างเชื่อมทั้งสองด้านเริ่มทำการเชื่อมจุดล่วงหน้า การเชื่อมจุดล่วงหน้าจำเป็นสำหรับแถวเดียวเท่านั้น ใช้แหล่งจ่ายไฟ AC DN75 1 ชุด |
เครื่องเชื่อมหลายจุดแบบโครงสำหรับตั้งแผงเครื่องเชื่อมหลายจุดแบบโครงสำหรับตั้งแผง 3 เครื่องสำหรับการเชื่อม แต่ละหน่วยมีข้อต่อเชื่อมกระบอกสูบ 18 ชุด แหล่งจ่ายไฟเชื่อม AC สำหรับการเชื่อมรอยต่อบัดกรีหนึ่งแถวในแต่ละครั้ง สเต็ปเปอร์เซอร์โวความเร็วสูงเชื่อมโยงป้อนกริปเปอร์ไปข้างหน้าเพื่อจ่ายแผ่นช่องทางน้ำ |
เครื่องเชื่อมจุดล่วงหน้าแผ่นระบายความร้อนแผ่นระบายความร้อนถูกบรรจุด้วยตนเองลงบนไกด์เครื่องมือออนไลน์ การเชื่อมทำโดยใช้เครื่องเชื่อมจุดล่วงหน้าแบบ 4 หัวแบบโครงสำหรับตั้งแผง วัสดุถูกดันด้วยตนเองเข้าไปในตำแหน่งจุดล่วงหน้าแถวแรกสำหรับการเชื่อม อุปกรณ์จะเปลี่ยนตำแหน่งโดยอัตโนมัติสำหรับจุดเชื่อมที่เหลือ |
เครื่องเชื่อมหลายจุดแบบโครงสำหรับตั้งแผงแผ่นระบายความร้อนเส้นทางที่ตั้งไว้ล่วงหน้า: แผ่นระบายความร้อนตามเส้นทางที่ตั้งไว้ล่วงหน้าเข้าสู่ไกด์เครื่องมือการเชื่อมแบบโครงสำหรับตั้งแผงคู่: เครื่องเชื่อมหลายจุดแบบโครงสำหรับตั้งแผง 2 เครื่อง ข้อต่อลม: 16 ชุดต่อหน่วย แหล่งจ่ายไฟ AC: AC และด้านเดียวสำหรับการเชื่อมแถว เซอร์โวสเต็ปเปอร์: เซอร์โวสเต็ปเปอร์ความเร็วสูงป้อนกริปเปอร์สำหรับแผ่นช่องทางน้ำ |
สายพานลำเลียงถ่ายโอนแบบรูปตัว Uใช้ชั้นวางสายพานลำเลียงลูกกลิ้งเพื่อถ่ายโอนวัสดุในรูปแบบตัว Uประสิทธิภาพการใช้พื้นที่: รูปตัว U ช่วยประหยัดพื้นที่ ปรับกระบวนการให้เหมาะสม ใช้งานง่าย: ช่วงการทำงานของพนักงานที่เล็กลง สะดวก ลดความเข้มข้น |
เครื่องเชื่อมตะเข็บสองหัวด้านยาวการเชื่อมพร้อมกัน: เชื่อมทั้งสองด้านยาวพร้อมกันแหล่งจ่ายไฟ: AC ความถี่กลาง 300KVA เพื่อการเชื่อมที่มั่นคงในระยะยาว |
เครื่องเชื่อมตะเข็บสองหัวด้านสั้นแบบโครงสำหรับตั้งแผง 2 ชุดใช้แหล่งจ่ายไฟเชื่อม AC ความถี่กลางเพื่อให้แน่ใจว่าการเชื่อมมีความเสถียรสูงเป็นเวลานาน |
เครื่องทำความสะอาดและตัดแต่งสองด้านทำความสะอาดและตัดแต่งผลิตภัณฑ์ที่เชื่อมด้านยาว |
เครื่องตัดเฉือนกระบวนการตัด: ทำการตัดบนวัสดุที่ต้องการวัสดุใบมีด: ใบมีดเหล็กสีขาว วิธีการตัด: การตัดแบบกรรไกร |
เครื่องตัดมุมโค้งสี่มุมการขึ้นรูปมุม: ตัดมุมแหลมเพื่อสร้างขอบมนวัสดุใบมีด: เหล็กสีขาว วิธีการตัด: การเจาะแบบไฮดรอลิก |
เครื่องเชื่อมอัตโนมัติสามทางสองหัวกำลังเชื่อม: แหล่งจ่ายไฟ MD80 ความถี่กลางการไหลของวัสดุ: ช่องทางสองด้านสำหรับการเชื่อมต่อและพลิก วิธีการลำเลียง: แผ่นโซ่สำหรับการขนส่งวัสดุแบบสามทาง การป้อนอัตโนมัติ: กริปเปอร์และการวางตำแหน่งการเชื่อมเพื่อการทำงานที่แม่นยำ |
เครื่องเชื่อมอัตโนมัติขอเกี่ยวรองรับกำลังเชื่อม: แหล่งจ่ายไฟ MD40 ความถี่กลางวิธีการป้อน: การซ้อนแบบคลิปสำหรับป้อนวัสดุ การบรรทุก: กริปเปอร์ลมบรรทุกวัสดุไปยังตำแหน่งเชื่อม |
เครื่องตรวจจับการรั่วไหลของอากาศด้วยแรงดันอัตโนมัติแรงดันทดสอบ: 10 บาร์วิธีการทดสอบ: การทดสอบแรงดันอัตโนมัติในถังน้ำ |
| รายละเอียดสินค้า | บริการด้านเทคนิค |

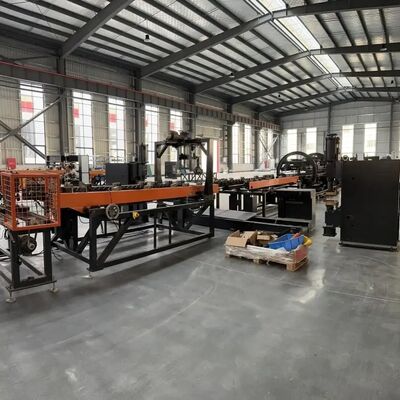

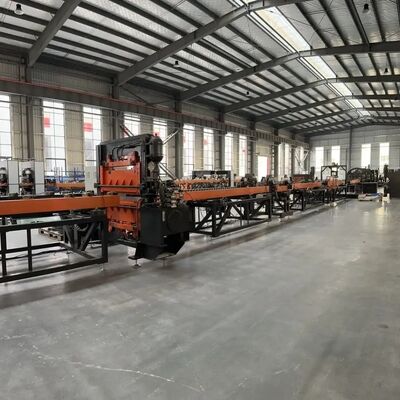

| แผนผังรูปแบบการคืนรูปตัว U ของสายการผลิตหม้อน้ำแผงเหล็ก | ยึดมั่นในแนวคิดที่เน้นลูกค้าเป็นศูนย์กลาง และให้บริการก่อนการขายและหลังการขายที่ครอบคลุมแก่บริษัทของคุณ เช่น การติดตั้ง การทดสอบการใช้งาน การฝึกอบรม และการบำรุงรักษา |
|
บริการก่อนการขาย: ก่อนลงนามในสัญญา บริษัทจะให้บริการโซลูชันกระบวนการผลิตต่างๆ และบริการให้คำปรึกษาด้านเทคนิคสำหรับอุปกรณ์แก่ลูกค้า |
| ผลผลิต | การติดตั้งและการทดสอบการใช้งาน: ตามสัญญา บริษัทของเราจะขนส่งอุปกรณ์ไปยังสถานที่ติดตั้งที่ผู้ใช้กำหนดอย่างปลอดภัยภายในเวลาที่กำหนด และส่งวิศวกรบริการด้านเทคนิคไปติดตั้งในสถานที่ เมื่อผู้ใช้มีอะไหล่สำหรับการติดตั้งและการทดสอบการใช้งานขั้นพื้นฐาน วิศวกรบริการด้านเทคนิคจะติดตั้งและดีบักเครื่องจักรให้ผู้ใช้ใช้งาน เพื่อให้มั่นใจว่าสภาพแวดล้อมการติดตั้งและการทดสอบการใช้งานเป็นระเบียบเรียบร้อย สะอาด และเป็นระเบียบ |
|
การฝึกอบรมหลังการขาย: บริษัทมีการฝึกอบรมด้านเทคนิคฟรี (อย่างน้อย 5 วัน) ณ สถานที่ของผู้ซื้อหรือศูนย์ฝึกอบรมของผู้ขาย หัวข้อสำคัญ ได้แก่: -การใช้งานซอฟต์แวร์ควบคุม -ขั้นตอนการเปิด/ปิดเครื่อง -การตั้งค่าพารามิเตอร์แผงและซอฟต์แวร์ -การทำความสะอาดและบำรุงรักษาเครื่องจักรขั้นพื้นฐาน -การจัดการกับความล้มเหลวของฮาร์ดแวร์ทั่วไป -ข้อควรระวังในการปฏิบัติงาน การบำรุงรักษาอุปกรณ์ -การรับประกันหนึ่งปีหลังจากการยอมรับขั้นสุดท้าย; -เวลาตอบสนองการบริการลูกค้าภายใน 24 ชั่วโมง; -มีการซ่อมแซมแบบมีค่าใช้จ่ายหลังจากระยะเวลาการรับประกัน |
| NO | ชื่อ | วัสดุ | หมายเหตุ |

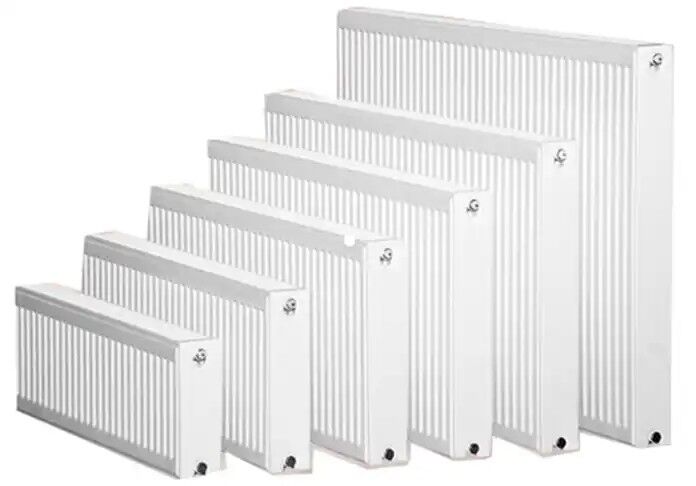

| 1 | แผง | แผ่นเหล็กม้วนเย็น | ความหนา 1.1 มม. |
| 2 | แผ่นระบายความร้อน | แผ่นเหล็กม้วนเย็น | ความหนา 0.3 มม. |
| 3 | ประเภทอินเทอร์เฟซ | อินเทอร์เฟซเกลียวภายใน 4x G 1/2 | |
| 4 | ความยาวผลิตภัณฑ์ | 400-3000 มม. | |
| 5 | ความกว้างผลิตภัณฑ์ | 300/400/500/600/900 มม. |
| NO | ชื่ออุปกรณ์ | รุ่น | ปริมาณ | หน่วย |
| 1 | เครื่องบรรทุกโครงแผง | HJ-0-0 | 1 | ชุด |
| 2 | เครื่องบรรทุกและกดวงแหวนช่องทางน้ำ | YZJ-0-0 | 1 | ชุด |
| 3 | เครื่องพลิกและประกอบ 1 | FZJ-0-0 | 1 | ชุด |
| 4 | เครื่องเชื่อมจุดตำแหน่งล่วงหน้าของแผง | DN75-2C | 1 | ชุด |
| 5 | เครื่องเชื่อมหลายจุดแบบโครงสำหรับตั้งแผง | 10*DN60-36C | 3 | ชุด |
| 6 | เครื่องเชื่อมจุดล่วงหน้าแผ่นระบายความร้อน | 2*DN63-4C | 1 | ชุด |
| 7 | เครื่องเชื่อมหลายจุดแบบโครงสำหรับตั้งแผงแผ่นระบายความร้อน | 4*DN63-16C | 3 | ชุด |
| 8 | สายพานลำเลียงถ่ายโอนแบบรูปตัว U | ZJG-0-0 | 1 | ชุด |
| 9 | เครื่องเชื่อมตะเข็บสองหัวด้านยาว | 2*FVM300-2C | 1 | ชุด |
| 10 | เครื่องเชื่อมตะเข็บสองหัวด้านสั้นแบบโครงสำหรับตั้งแผง 1 | 2*FVM300-2C | 1 | ชุด |
| 11 | เครื่องเชื่อมตะเข็บสองหัวด้านสั้นแบบโครงสำหรับตั้งแผง 2 | 2*FVM300-2C | 1 | ชุด |
| 12 | เครื่องทำความสะอาดและตัดแต่งสองด้าน | XBJ-0-0 | 1 | ชุด |
| 13 | เครื่องตัดเฉือน | JCJ-0-0 | 1 | ชุด |
| 14 | เครื่องตัดมุมโค้งสี่มุม | QJJ-0-0 | 1 | ชุด |
| 15 | เครื่องพลิกและประกอบ 2 | FZJ-0-0 | 1 | ชุด |
| 16 | เครื่องเชื่อมอัตโนมัติสามทางสองหัว | 2*MD80-2C | 1 | ชุด |
| 17 | เครื่องเชื่อมอัตโนมัติขอเกี่ยวรองรับ | 2*MD40-4C | 1 | ชุด |
| 18 | เครื่องตรวจจับการรั่วไหลของอากาศด้วยแรงดันอัตโนมัติ | JCJ-0-0 | 1 | ชุด |
| 19 | สายพานลำเลียงปล่อย | SSJ-0-0 | 1 | ชุด |
| โครงการ | พารามิเตอร์ |
| การกระจายพลังงานทั้งหมด | 1600KVA (กำลังไฟรวมที่ใช้จริงประมาณ 1000KVA) |
| แรงดันแหล่งก๊าซ | 0.6MPa |
| แรงดันแหล่งน้ำ | 0.15MPa~0.30MPa |
| ข้อกำหนดแหล่งอากาศอัด | 1000L/min |
| ปริมาณการไหลของน้ำทั้งหมด | 1200L/min |
| ความยาว*ความกว้างที่อุปกรณ์ใช้โดยประมาณ | 60m*10m |
