รายละเอียดสินค้า:
|
| แรงดันไฟฟ้าอินพุต: | 380 ± 10% (สามเฟส) 50Hz | พลังงานอินพุต: | 2x250kva |
|---|---|---|---|
| แรงดันรอง: | 11.3V | กระแสไฟฟ้าลัดวงจรสูงสุด: | 50ka |
| ความต้านทานฉนวน: | พลังงานอินพุตไปยังความต้านทานฉนวนกันความร้อนของลำตัว≥2.5mΩ | สภาพแวดล้อมการทำงาน: | อุณหภูมิ≤40ºC, ความชื้น |
| รูปทรงกระบอก: | φ160*80 |
กระแสงาน
กระแสการทํางาน:Panel truss loading machine → Water channel ring loading and pressing machine → Turning and assembling machine 1 → Panel pre-spot positioning welding machine → Panel gantry multi-spot welding machine → Convection sheet pre-spot welding machine → Convection sheet gantry multi-spot welding machine → U-shaped line transfer conveyor → Long side double-head seam welding machine → Gantry double-head short side seam welding machine 1 → Gantry double-head short side seam welding machine 2 → Two-side cleaning and trimming machine → Shearing machine → Four-corner arc cutting machine → Turning and assembling machine 2 → Double-head three-way automatic welding machine → Support hook automatic welding machine → Automatic pressure airtightness detection machine → Discharging conveyor
อุปกรณ์หลัก
ครับ
|
เครื่องบรรจุแผ่นสเตรส การบรรจุวัสดุที่ค้อนกันด้วยมือลงบนรถปลาตัวกิน โดยใช้รถพุ่ง โดยมีสองตําแหน่งวางวัสดุในแต่ละด้าน เครื่องจับกระดานยึดของกระดานยึดของกระดานยึดของกระดานยึดของกระดานยึดของกระดานยึดของกระดานยึดของกระดานยึดของกระดานยึดของกระดานยึดของกระดานยึดของกระดานยึดของกระดานยึดของกระดานยึด กลไกการวางตําแหน่งที่แนบกลางทําให้แผ่นตรงกับคอนเวียร์ อุปกรณ์ที่ขับเคลื่อนด้วยเซอร์โวเคลื่อนแผ่นไปยังเครื่องปั่นก่อนจุดเพื่อปั่นจุดทั้งสองข้าง |
| เครื่องบรรจุและกดวงแหวนช่องน้ํา วงแหวนทางน้ําใช้แผ่นการให้อาหารที่สั่นสั่น ด้วยระบบสองทาง หัวกดสองข้างกดแหวนทางน้ําด้านหน้าและด้านหลัง เครื่องขนส่งวัสดุใช้เครื่องขับเคลื่อนรอลเลอร์ |
|
|
เครื่องหมุนและประกอบ เปลี่ยนเร็วและแม่นยํา เชือกที่มีคุณภาพสูงสําหรับการส่ง; มอเตอร์ลด 400W เป็นการขับเคลื่อน มอเตอร์ลดเกียร์ พร้อมเซ็นเซอร์สําหรับการตั้งตําแหน่งการหมุนที่แม่นยํา การควบคุมอัตโนมัติ ไม่มีการลงมือ ประกอบด้วยร่างการหมุน, อุปกรณ์การบรรทุก, คอนโซลไฟฟ้า, ระบบปฏิบัติการ, และรั้วความปลอดภัยและการถ่ายทอดวัสดุที่ประสิทธิภาพระหว่างการดําเนินงาน. |
| เครื่องเชื่อมปานล์ก่อนจุดตั้งตําแหน่ง แผ่นจะไหลไปยังตําแหน่งหยุดการผสมผสานโดยอัตโนมัติบนรากขนส่งและผสมผสานในทั้งสองข้างเริ่มการผสมผสานก่อนจุด การปั่นก่อนจุดที่จําเป็นสําหรับแถวเดียวเท่านั้น ใช้พลังงาน AC DN75 1 ชุด |
|
|

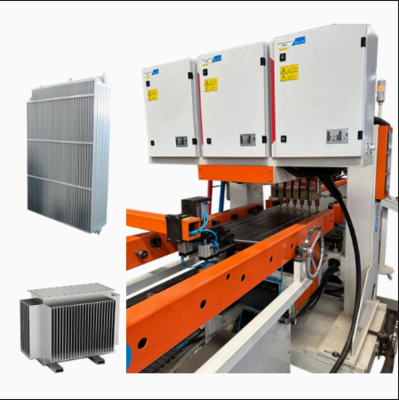

เครื่องปั่นหลายจุด panel gantry เครื่องเชื่อมหลายจุด 3 ช่องสําหรับเชื่อม แต่ละหน่วยมี 18 ชุดของสับสับกระบอก แหล่งพลังงานการปั่นแบบ AC สําหรับการปั่นต่อลําดับหนึ่งของสายผ่า สเตปเปอร์การเชื่อมโยง servo ความเร็วสูงให้อาหารแกรนเปอร์ไปข้างหน้าเพื่อให้อาหารแผ่นช่องน้ํา |
| เครื่องเชื่อมต่อแผ่นคอนเวคชั่นก่อนจุด แผ่นกระบวนการติดตั้งด้วยมือบนคู่มือเครื่องมือออนไลน์ การเชื่อมทําโดยใช้เครื่องเชื่อมจุดก่อน 4 หัว วัสดุที่ผลักดันด้วยมือไปในแถวแรกของตําแหน่งที่กําหนดไว้ก่อนสําหรับการผสม อุปกรณ์เปลี่ยนอัตโนมัติสําหรับจุดการปั่นที่เหลือ |
|
|
เครื่องเชื่อมต่อแผ่นคอนเวคชั่น gantry หลายจุด เส้นทางที่กําหนดล่วงหน้า: แผ่นกระบวนการติดตามเส้นทางที่กําหนดล่วงหน้าไปยังคู่มือเครื่องมือ การเชื่อมต่อกานต์สองตัว: เครื่องเชื่อมต่อหลายจุด 2 กานต์ สายต่อลม: 16 ชุดต่อหน่วย แหล่งไฟฟ้า AC: AC & ทิศเดียวสําหรับการปั่นแถว Servo Stepper: สเตปเปอร์สเตปเปอร์ความเร็วสูงให้อาหารกริปเปอร์สําหรับแผ่นช่องน้ํา |
| เครื่องขนส่งสายขนส่งรูป U ใช้รากขนส่งม้วนในการโอนวัสดุในรูป U ประสิทธิภาพพื้นที่: รูปแบบ U ประหยัดพื้นที่ ปรับปรุงกระบวนการ การใช้งานง่าย: ระยะที่คนทํางานใช้งานเล็กกว่า, สะดวกสบาย, ลดความเข้มข้น |
|
|
เครื่องปั่นเย็บด้านยาวสองหัว การปั่นพร้อมกัน: ปั่นทั้งสองด้านยาวพร้อมกัน พลังงานไฟฟ้า: AC ความถี่กลาง 300KVA สําหรับการปั่นที่ยาวนานที่มั่นคง |
| เครื่องเชื่อมผ่าตัดด้านสั้น 2 ชุด ใช้แหล่งพลังงานการปั่น AC ความถี่กลาง เพื่อให้การปั่นมีความมั่นคงสูงเป็นเวลานาน |
|
|
เครื่องทําความสะอาดและตัดสีสองด้าน ทําความสะอาดและตัดผลิตภัณฑ์ที่เชื่อมด้านยาว |
| เครื่องตัด กระบวนการตัด: ทําการตัดในวัสดุที่ต้องการ วัสดุเครื่องตัด: ใบเหล็กสีขาว วิธีการตัด: การตัดด้วยเลื่อย |
|
|
เครื่องตัดเส้นโค้งสี่มุม การ ปั้น มุม: การ ตัด มุม ที่คม ให้ เป็น ขอบ แบบกลม วัสดุตัด: เหล็กขาว วิธีการตัด: การเจาะไฮดรอลิก |
| เครื่องปั่นอัตโนมัติ 3 ทาง 2 หัว พลังงานปั่น: แหล่งพลังงานความถี่กลาง MD80 การไหลของวัสดุ: ช่องทางสองด้านสําหรับการ dock และหมุน วิธีการขนส่ง: แผ่นโซ่สําหรับการขนส่งวัสดุใน 3 ทาง การให้อาหารอัตโนมัติ: จับมือและการวางตําแหน่งการปั่นเพื่อการทํางานที่แม่นยํา |
|
|
เครื่องปั่นอัตโนมัติกระบอกรองรับ พลังงานปั่น: แหล่งพลังงานความถี่กลาง MD40 วิธีการให้อาหาร: การค้อนแบบคลิปสําหรับการให้อาหาร การบรรทุก: เครื่องจับอากาศบรรทุกวัสดุไปยังตําแหน่งการผสม |
| เครื่องตรวจจับความแน่นของอากาศแบบอัตโนมัติ ความดันการทดสอบ: 10 บาร์ วิธีการทดสอบ: การทดสอบความดันอัตโนมัติในถังน้ํา |
|
ข้อมูลอื่นๆ
ครับ
| รายละเอียดสินค้า | บริการทางเทคนิค |

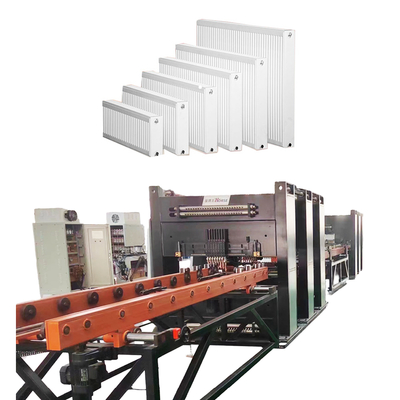

| สายการผลิตแผ่นเหล็กเรเดียเตอร์รูป U ภาพวางแผนการกลับ | ดําเนินการให้ลูกค้าเป็นหลัก และให้บริการบริการทั้งก่อนและหลังการขาย เช่น การติดตั้ง การใช้งาน การฝึกอบรม และการบํารุงรักษา |
|
บริการก่อนการขายก่อนที่จะลงนามสัญญา บริษัทจะให้ลูกค้าด้วยวิธีการแก้ไขกระบวนการผลิตต่างๆ และบริการที่ปรึกษาทางเทคนิคสําหรับอุปกรณ์ การติดตั้งและการใช้งาน:ตามสัญญา บริษัทของเราจะขนส่งอุปกรณ์อย่างปลอดภัย ไปยังสถานที่ติดตั้งที่กําหนดโดยผู้ใช้ภายในเวลาที่กําหนดและส่งวิศวกรบริการทางเทคนิค เพื่อติดตั้งมันในสถานที่เมื่อผู้ใช้มีพื้นฐานการติดตั้งและการใช้งานอะไหล่ วิศวกรบริการทางเทคนิคจะติดตั้งและ debugging เครื่องสําหรับผู้ใช้ที่จะใช้การให้ความมั่นใจว่าสภาพแวดล้อมของสถานที่ติดตั้งและเปิดให้ใช้งานเรียบร้อยสะอาดและเรียบร้อย การฝึกหลังการขาย: บริษัทให้บริการฝึกอบรมทางเทคนิคฟรี (ขั้นต่ํา 5 วัน) ที่สถานที่ของผู้ซื้อหรือศูนย์ฝึกอบรมของผู้ขาย ประเด็นสําคัญประกอบด้วย:
การบํารุงรักษาอุปกรณ์
|
| ผลการผลิต | |
|
ครับครับ
| ไม่ | ชื่อ | วัสดุ | หมายเหตุ |
| 1 | แผนก | แผ่นเหล็กม้วนเย็น | 1ความหนา.1mm |
| 2 | พล็อตกระบวนการ | แผ่นเหล็กม้วนเย็น | 0ความหนา.3mm |
| 3 | ประเภทอินเตอร์เฟซ | 4x G 1/2 อินเตอร์เนชั่นเส้นใยภายใน | |
| 4 | ความยาวของสินค้า | 400-3000 มม. | |
| 5 | ความกว้างของสินค้า | 300/400/500/600/900 มม. |
| ไม่ | ชื่ออุปกรณ์ | รุ่น | จํานวน | หน่วย |
| 1 | เครื่องบรรจุแผ่นสเตรส | HJ-0-0 | 1 | ชุด |
| 2 | เครื่องบรรจุและกดวงแหวนช่องน้ํา | YZJ-0-0 | 1 | ชุด |
| 3 | เครื่องหมุนและประกอบเครื่อง 1 | FZJ-0-0 | 1 | ชุด |
| 4 | เครื่องเชื่อมปานล์ก่อนจุดตั้งตําแหน่ง | DN75-2C | 1 | ชุด |
| 5 | เครื่องปั่นหลายจุด panel gantry | 10*DN60-36C | 3 | ชุด |
| 6 | เครื่องเชื่อมต่อแผ่นคอนเวคชั่นก่อนจุด | 2*DN63-4C | 1 | ชุด |
| 7 | เครื่องเชื่อมต่อแผ่นคอนเวคชั่น gantry หลายจุด | 4*DN63-16C | 3 | ชุด |
| 8 | เครื่องขนส่งสายขนส่งรูป U | ZJG-0-0 | 1 | ชุด |
| 9 | เครื่องปั่นเย็บด้านยาวสองหัว | 2*FVM300-2C | 1 | ชุด |
| 10 | เครื่องเชื่อมต่อสายลวดด้านสั้น 2 หัว 1 | 2*FVM300-2C | 1 | ชุด |
| 11 | เครื่องเชื่อมผ่าตัดด้านสั้น 2 | 2*FVM300-2C | 1 | ชุด |
| 12 | เครื่องทําความสะอาดและตัดสีสองด้าน | XBJ-0-0 | 1 | ชุด |
| 13 | เครื่องตัด | JCJ-0-0 | 1 | ชุด |
| 14 | เครื่องตัดเส้นโค้งสี่มุม | QJJ-0-0 | 1 | ชุด |
| 15 | เครื่องหมุนและประกอบ 2 | FZJ-0-0 | 1 | ชุด |
| 16 | เครื่องปั่นอัตโนมัติ 3 ทาง 2 หัว | 2*MD80-2C | 1 | ชุด |
| 17 | เครื่องปั่นอัตโนมัติกระบอกรองรับ | 2*MD40-4C | 1 | ชุด |
| 18 | เครื่องตรวจจับความแน่นของอากาศแบบอัตโนมัติ | JCJ-0-0 | 1 | ชุด |
| 19 | เครื่องขนส่งบรรทุก | เอสเอสเจ-0-0 | 1 | ชุด |
| โครงการ | ปริมาตร |
| การกระจายพลังงานทั้งหมด | 1600KVA (พลังงานทั้งหมดที่ใช้จริงอยู่ที่ประมาณ 1000KVA) |
| ความดันของแหล่งก๊าซ | 0.6MPa |
| ความดันของแหล่งน้ํา | 0.15MPa ~ 0.30MPa |
| ความต้องการของแหล่งอากาศกด | 1000 ลิตร/นาที |
| ค่าน้ํารวม | 1200 ลิตร/นาที |
| ความยาว * ความกว้างของอุปกรณ์ประมาณ | 60m*10m |
