รายละเอียดสินค้า:
|
| แรงดันไฟฟ้าอินพุต: | 380 ± 10% (สามเฟส) 50Hz | พลังงานอินพุต: | 2x250kva |
|---|---|---|---|
| แรงดันรอง: | 11.3V | กระแสไฟฟ้าลัดวงจรสูงสุด: | 50ka |
| ความต้านทานฉนวน: | พลังงานอินพุตไปยังความต้านทานฉนวนกันความร้อนของลำตัว≥2.5mΩ | สภาพแวดล้อมการทำงาน: | อุณหภูมิ≤40ºC, ความชื้น |
| รูปทรงกระบอก: | φ160*80 |
ขั้นตอนการทำงาน
ขั้นตอนการทำงาน: เครื่องบรรทุกโครงแผง → เครื่องบรรทุกและกดวงแหวนช่องทางน้ำ → เครื่องพลิกและประกอบ 1 → เครื่องเชื่อมจุดตำแหน่งล่วงหน้าของแผง → เครื่องเชื่อมหลายจุดแบบโครงสร้างแผง → เครื่องเชื่อมจุดล่วงหน้าแผ่นระบายความร้อน → เครื่องเชื่อมหลายจุดแบบโครงสร้างแผงแผ่นระบายความร้อน → สายพานลำเลียงถ่ายโอนแบบรูปตัว U → เครื่องเชื่อมตะเข็บสองหัวด้านยาว → เครื่องเชื่อมตะเข็บสองหัวด้านสั้นแบบโครงสร้าง 1 → เครื่องเชื่อมตะเข็บสองหัวด้านสั้นแบบโครงสร้าง 2 → เครื่องทำความสะอาดและตัดแต่งสองด้าน → เครื่องตัดเฉือน → เครื่องตัดมุมโค้งสี่มุม → เครื่องพลิกและประกอบ 2 → เครื่องเชื่อมอัตโนมัติสามทางสองหัว → เครื่องเชื่อมอัตโนมัติขอเกี่ยวรองรับ → เครื่องตรวจจับการรั่วไหลของอากาศด้วยแรงดันอัตโนมัติ → สายพานลำเลียงปล่อย
อุปกรณ์หลัก
|
เครื่องบรรทุกโครงแผง การบรรทุกวัสดุที่ซ้อนกันด้วยตนเองบนรถยกแพลตฟอร์มป้อน โดยใช้รถบูม โดยมีตำแหน่งวางวัสดุสองตำแหน่งในแต่ละด้าน ตัวจับโครงสร้างจะจับวัสดุจากทั้งสองด้านของรถแผ่นโดยอัตโนมัติและวางบนสายพานลำเลียง กลไกการวางตำแหน่งหนีบตรงกลางจะจัดแนวแผงบนสายพานลำเลียง กลไกขับเคลื่อนด้วยเซอร์โวจะเคลื่อนแผ่นไปยังเครื่องเชื่อมจุดล่วงหน้าเพื่อทำการเชื่อมจุดทั้งสองด้าน |
| เครื่องบรรทุกและกดวงแหวนช่องทางน้ำ วงแหวนทางน้ำใช้การป้อนแผ่นสั่นสะเทือนพร้อมระบบรางคู่ หัวกดสองหัวในแต่ละด้านกดวงแหวนทางน้ำที่ด้านหน้าและด้านหลัง การส่งวัสดุใช้การป้อนลูกกลิ้งแบบมีกำลัง |
|
|
เครื่องพลิกและประกอบ การพลิกที่รวดเร็วและแม่นยำ โซ่คุณภาพสูงสำหรับการส่งกำลัง มอเตอร์ลดความเร็ว 400W เป็นตัวขับเคลื่อน มอเตอร์ลดความเร็วเกียร์พร้อมเซ็นเซอร์สำหรับการวางตำแหน่งการพลิกที่แม่นยำ การควบคุมอัตโนมัติ ไม่มีการแทรกแซงด้วยตนเอง ประกอบด้วยตัวพลิก, อุปกรณ์บรรทุก, คอนโซลไฟฟ้า, ระบบปฏิบัติการ และรั้วความปลอดภัย ปรับให้เข้ากับความต้องการในการพลิกผลิตภัณฑ์ต่างๆ เพื่อให้มั่นใจถึงการถ่ายโอนวัสดุระหว่างการทำงานที่ปลอดภัย ราบรื่น และมีประสิทธิภาพ |
| เครื่องเชื่อมจุดตำแหน่งล่วงหน้าของแผง แผงจะไหลไปยังตำแหน่งหยุดเชื่อมบนชั้นวางสายพานลำเลียงโดยอัตโนมัติ และช่างเชื่อมทั้งสองด้านจะเริ่มการเชื่อมจุดล่วงหน้า จำเป็นต้องมีการเชื่อมจุดล่วงหน้าสำหรับแถวเดียวเท่านั้น ใช้แหล่งจ่ายไฟ AC DN75 1 ชุด |
|
|

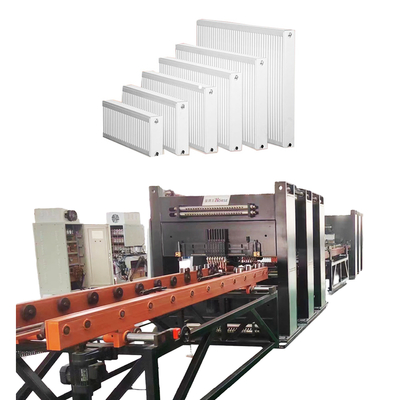

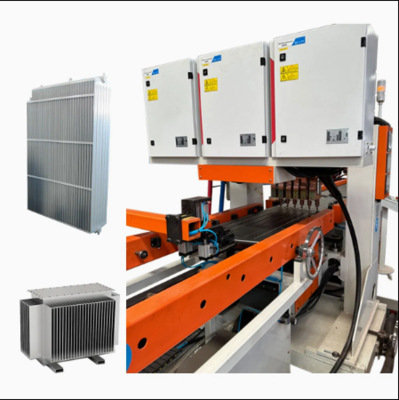

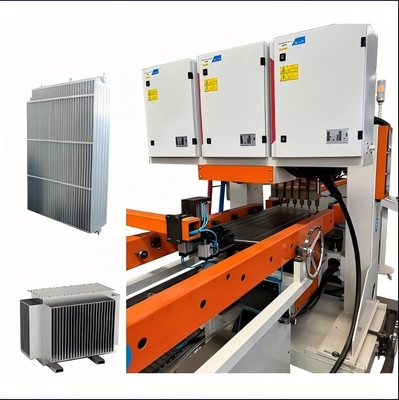

เครื่องเชื่อมหลายจุดแบบโครงสร้างแผง เครื่องเชื่อมหลายจุดแบบโครงสร้าง 3 เครื่องสำหรับการเชื่อม แต่ละหน่วยมีข้อต่อเชื่อมกระบอกสูบ 18 ชุด แหล่งจ่ายไฟเชื่อม AC สำหรับการเชื่อมข้อต่อบัดกรีหนึ่งแถวในแต่ละครั้ง เซอร์โวสเต็ปเปอร์เชื่อมโยงความเร็วสูงป้อนตัวจับไปข้างหน้าเพื่อจ่ายแผ่นช่องทางน้ำ |
| เครื่องเชื่อมจุดล่วงหน้าแผ่นระบายความร้อน แผ่นระบายความร้อนถูกบรรจุด้วยตนเองบนไกด์เครื่องมือออนไลน์ การเชื่อมทำโดยใช้เครื่องเชื่อมจุดล่วงหน้าแบบโครงสร้าง 4 หัว วัสดุถูกดันด้วยตนเองเข้าไปในตำแหน่งจุดล่วงหน้าแถวแรกสำหรับการเชื่อม อุปกรณ์จะเปลี่ยนตำแหน่งโดยอัตโนมัติสำหรับจุดเชื่อมที่เหลือ |
|
|
เครื่องเชื่อมหลายจุดแบบโครงสร้างแผงแผ่นระบายความร้อน เส้นทางที่ตั้งไว้ล่วงหน้า: แผ่นระบายความร้อนตามเส้นทางที่ตั้งไว้ล่วงหน้าเข้าไปในไกด์เครื่องมือ การเชื่อมแบบโครงสร้างคู่: เครื่องเชื่อมหลายจุดแบบโครงสร้าง 2 เครื่อง ข้อต่อลม: 16 ชุดต่อหน่วย แหล่งจ่ายไฟ AC: AC และด้านเดียวสำหรับการเชื่อมแถว เซอร์โวสเต็ปเปอร์: เซอร์โวสเต็ปเปอร์ความเร็วสูงป้อนตัวจับสำหรับแผ่นช่องทางน้ำ |
| สายพานลำเลียงถ่ายโอนแบบรูปตัว U ใช้ชั้นวางสายพานลำเลียงลูกกลิ้งเพื่อถ่ายโอนวัสดุในรูปแบบตัว U ประสิทธิภาพการใช้พื้นที่: รูปตัว U ช่วยประหยัดพื้นที่ ปรับกระบวนการให้เหมาะสม ใช้งานง่าย: ช่วงการทำงานของพนักงานที่เล็กลง สะดวก ลดความเข้มข้น |
|
|
เครื่องเชื่อมตะเข็บสองหัวด้านยาว การเชื่อมพร้อมกัน: เชื่อมทั้งสองด้านยาวพร้อมกัน แหล่งจ่ายไฟ: AC ความถี่กลาง 300KVA เพื่อการเชื่อมที่มั่นคงในระยะยาว |
| เครื่องเชื่อมตะเข็บสองหัวด้านสั้นแบบโครงสร้าง 2 ชุด ใช้แหล่งจ่ายไฟเชื่อม AC ความถี่กลางเพื่อให้แน่ใจว่าการเชื่อมมีความเสถียรสูงเป็นเวลานาน |
|
|
เครื่องทำความสะอาดและตัดแต่งสองด้าน ทำความสะอาดและตัดแต่งผลิตภัณฑ์ที่เชื่อมด้านยาว |
| เครื่องตัดเฉือน กระบวนการตัด: ดำเนินการตัดบนวัสดุที่ต้องการ วัสดุของมีดตัด: ใบมีดเหล็กสีขาว วิธีการตัด: การตัดแบบกรรไกร |
|
|
เครื่องตัดมุมโค้งสี่มุม การขึ้นรูปมุม: ตัดมุมแหลมเพื่อสร้างขอบมน วัสดุของมีดตัด: เหล็กสีขาว วิธีการตัด: การเจาะแบบไฮดรอลิก |
| เครื่องเชื่อมอัตโนมัติสามทางสองหัว กำลังเชื่อม: แหล่งจ่ายไฟ MD80 ความถี่กลาง การไหลของวัสดุ: ช่องทางสองด้านสำหรับการเชื่อมต่อและการพลิก วิธีการลำเลียง: แผ่นโซ่สำหรับการขนส่งวัสดุแบบสามทาง การป้อนอัตโนมัติ: ตัวจับและการวางตำแหน่งการเชื่อมเพื่อการทำงานที่แม่นยำ |
|
|
เครื่องเชื่อมอัตโนมัติขอเกี่ยวรองรับ กำลังเชื่อม: แหล่งจ่ายไฟ MD40 ความถี่กลาง วิธีการป้อน: การซ้อนแบบคลิปสำหรับป้อนวัสดุ การบรรทุก: ตัวจับลมโหลดวัสดุไปยังตำแหน่งการเชื่อม |
| เครื่องตรวจจับการรั่วไหลของอากาศด้วยแรงดันอัตโนมัติ แรงดันทดสอบ: 10 บาร์ วิธีการทดสอบ: การทดสอบแรงดันอัตโนมัติในถังน้ำ |
|
ข้อมูลอื่นๆ
| รายละเอียดสินค้า | บริการด้านเทคนิค |
| ไดอะแกรมเค้าโครงแบบ U-shape ของสายการผลิตหม้อน้ำแผงเหล็ก | ยึดมั่นในแนวคิดลูกค้าเป็นศูนย์กลางและให้บริการก่อนการขายและหลังการขายที่ครอบคลุมแก่บริษัทของคุณ เช่น การติดตั้ง การทดสอบการใช้งาน การฝึกอบรม และการบำรุงรักษา |
|
บริการก่อนการขาย: ก่อนลงนามในสัญญา บริษัทจะให้บริการโซลูชันกระบวนการผลิตต่างๆ และบริการให้คำปรึกษาด้านเทคนิคสำหรับอุปกรณ์แก่ลูกค้า การติดตั้งและการทดสอบการใช้งาน: ตามสัญญา บริษัทของเราจะขนส่งอุปกรณ์ไปยังสถานที่ติดตั้งที่ผู้ใช้กำหนดอย่างปลอดภัยภายในเวลาที่กำหนด และส่งวิศวกรบริการด้านเทคนิคไปติดตั้งในสถานที่ เมื่อผู้ใช้มีอะไหล่สำหรับการติดตั้งและการทดสอบการใช้งานขั้นพื้นฐาน วิศวกรบริการด้านเทคนิคจะติดตั้งและดีบักเครื่องจักรให้ผู้ใช้ใช้งาน เพื่อให้มั่นใจว่าสภาพแวดล้อมการติดตั้งและการทดสอบการใช้งานเป็นระเบียบ สะอาด และเป็นระเบียบ การฝึกอบรมหลังการขาย: บริษัทมีการฝึกอบรมด้านเทคนิคฟรี (อย่างน้อย 5 วัน) ที่ไซต์ของผู้ซื้อหรือศูนย์ฝึกอบรมของผู้ขาย หัวข้อสำคัญ ได้แก่:
การบำรุงรักษาอุปกรณ์
|
| ผลผลิต | |
|
| เลขที่ | ชื่อ | วัสดุ | หมายเหตุ |
| 1 | แผง | แผ่นเหล็กม้วนเย็น | ความหนา 1.1 มม. |
| 2 | แผ่นระบายความร้อน | แผ่นเหล็กม้วนเย็น | ความหนา 0.3 มม. |
| 3 | ประเภทอินเทอร์เฟซ | อินเทอร์เฟซเกลียวภายใน 4x G 1/2 | |
| 4 | ความยาวผลิตภัณฑ์ | 400-3000 มม. | |
| 5 | ความกว้างผลิตภัณฑ์ | 300/400/500/600/900 มม. |
| เลขที่ | ชื่ออุปกรณ์ | รุ่น | ปริมาณ | หน่วย |
| 1 | เครื่องบรรทุกโครงแผง | HJ-0-0 | 1 | ชุด |
| 2 | เครื่องบรรทุกและกดวงแหวนช่องทางน้ำ | YZJ-0-0 | 1 | ชุด |
| 3 | เครื่องพลิกและประกอบ 1 | FZJ-0-0 | 1 | ชุด |
| 4 | เครื่องเชื่อมจุดตำแหน่งล่วงหน้าของแผง | DN75-2C | 1 | ชุด |
| 5 | เครื่องเชื่อมหลายจุดแบบโครงสร้างแผง | 10*DN60-36C | 3 | ชุด |
| 6 | เครื่องเชื่อมจุดล่วงหน้าแผ่นระบายความร้อน | 2*DN63-4C | 1 | ชุด |
| 7 | เครื่องเชื่อมหลายจุดแบบโครงสร้างแผงแผ่นระบายความร้อน | 4*DN63-16C | 3 | ชุด |
| 8 | สายพานลำเลียงถ่ายโอนแบบรูปตัว U | ZJG-0-0 | 1 | ชุด |
| 9 | เครื่องเชื่อมตะเข็บสองหัวด้านยาว | 2*FVM300-2C | 1 | ชุด |
| 10 | เครื่องเชื่อมตะเข็บสองหัวด้านสั้นแบบโครงสร้าง 1 | 2*FVM300-2C | 1 | ชุด |
| 11 | เครื่องเชื่อมตะเข็บสองหัวด้านสั้นแบบโครงสร้าง 2 | 2*FVM300-2C | 1 | ชุด |
| 12 | เครื่องทำความสะอาดและตัดแต่งสองด้าน | XBJ-0-0 | 1 | ชุด |
| 13 | เครื่องตัดเฉือน | JCJ-0-0 | 1 | ชุด |
| 14 | เครื่องตัดมุมโค้งสี่มุม | QJJ-0-0 | 1 | ชุด |
| 15 | เครื่องพลิกและประกอบ 2 | FZJ-0-0 | 1 | ชุด |
| 16 | เครื่องเชื่อมอัตโนมัติสามทางสองหัว | 2*MD80-2C | 1 | ชุด |
| 17 | เครื่องเชื่อมอัตโนมัติขอเกี่ยวรองรับ | 2*MD40-4C | 1 | ชุด |
| 18 | เครื่องตรวจจับการรั่วไหลของอากาศด้วยแรงดันอัตโนมัติ | JCJ-0-0 | 1 | ชุด |
| 19 | สายพานลำเลียงปล่อย | SSJ-0-0 | 1 | ชุด |
| โครงการ | พารามิเตอร์ |
| การกระจายพลังงานทั้งหมด | 1600KVA (กำลังไฟทั้งหมดที่ใช้จริงประมาณ 1000KVA) |
| แรงดันแหล่งก๊าซ | 0.6MPa |
| แรงดันแหล่งน้ำ | 0.15MPa~0.30MPa |
| ข้อกำหนดแหล่งอากาศอัด | 1000L/min |
| ปริมาณการไหลของน้ำทั้งหมด | 1200L/min |
| ความยาว*ความกว้างที่อุปกรณ์ครอบครองโดยประมาณ | 60m*10m |
