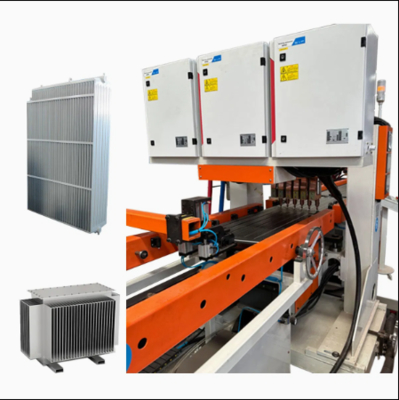

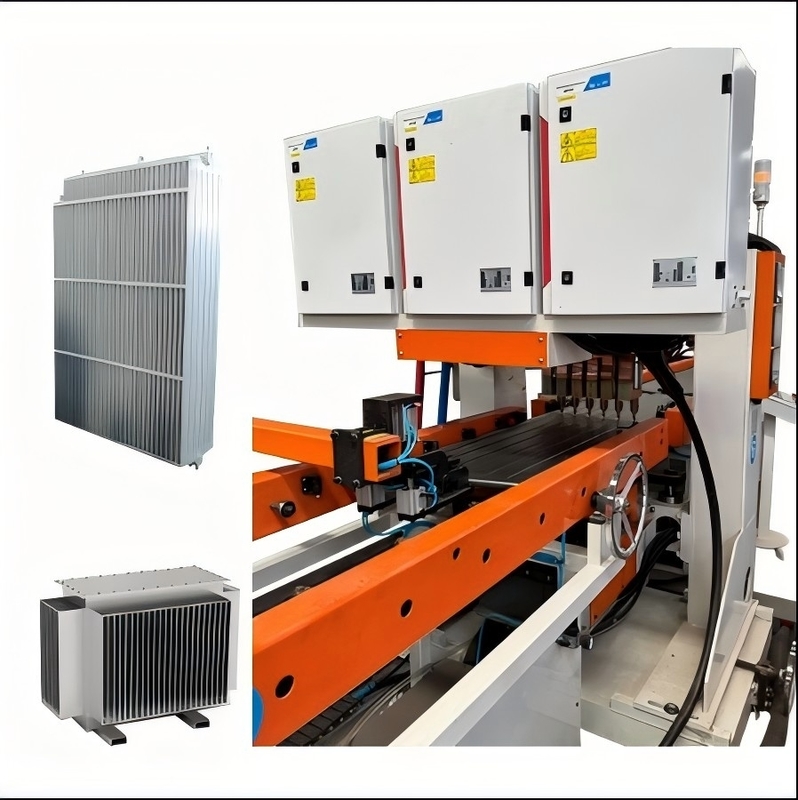

รายละเอียดสินค้า:
|
| ความดันทางเข้า: | 380 ± 10% (สามเฟส) 50Hz | กำลังไฟฟ้าเข้า: | 2x250kva |
|---|---|---|---|
| ความดันระดับรอง: | 11.3V | กระแสไฟฟ้าลัดวงจรสูงสุด: | 50kA |
| ความต้านทานของฉนวน: | พลังงานอินพุตไปยังความต้านทานฉนวนกันความร้อนของลำตัว≥2.5mΩ | สภาพแวดล้อมในการทำงาน: | อุณหภูมิ≤40ºC, ความชื้น |
| รุ่นกระบอกสูบ: | Φ160*80 |
ขั้นตอนการทำงาน
ขั้นตอนการทำงาน: เครื่องบรรทุกโครงแผง → เครื่องบรรทุกและกดวงแหวนช่องทางน้ำ → เครื่องพลิกและประกอบ 1 → เครื่องเชื่อมจุดตำแหน่งล่วงหน้าของแผง → เครื่องเชื่อมหลายจุดแบบโครงสร้างแผง → เครื่องเชื่อมจุดล่วงหน้าแผ่นระบายความร้อน → เครื่องเชื่อมหลายจุดแบบโครงสร้างแผงแผ่นระบายความร้อน → สายพานลำเลียงถ่ายโอนรูปตัว U → เครื่องเชื่อมตะเข็บสองหัวด้านยาว → เครื่องเชื่อมตะเข็บสองหัวด้านสั้นแบบโครงสร้าง 1 → เครื่องเชื่อมตะเข็บสองหัวด้านสั้นแบบโครงสร้าง 2 → เครื่องทำความสะอาดและตัดแต่งสองด้าน → เครื่องตัดเฉือน → เครื่องตัดมุมโค้งสี่มุม → เครื่องพลิกและประกอบ 2 → เครื่องเชื่อมอัตโนมัติสามทางสองหัว → เครื่องเชื่อมอัตโนมัติขอเกี่ยวรองรับ → เครื่องตรวจจับความแน่นหนาของอากาศด้วยแรงดันอัตโนมัติ → สายพานลำเลียงปล่อย
อุปกรณ์หลัก
|

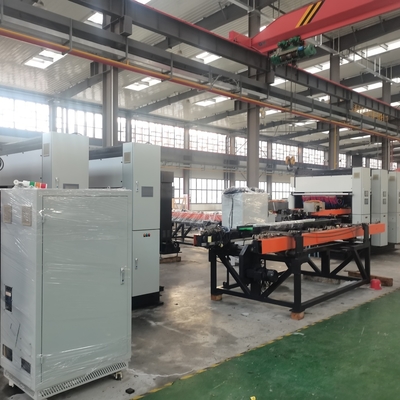

เครื่องบรรทุกโครงแผง การบรรทุกวัสดุที่ซ้อนกันด้วยตนเองลงบนรถแพลตฟอร์มป้อนอาหารโดยใช้รถบูม โดยมีตำแหน่งวางวัสดุสองตำแหน่งในแต่ละด้าน กริปเปอร์โครงสร้างจะจับวัสดุจากทั้งสองด้านของรถแผ่นโดยอัตโนมัติและวางลงบนสายพานลำเลียง กลไกการวางตำแหน่งหนีบตรงกลางจะจัดแนวแผงบนสายพานลำเลียง กลไกขับเคลื่อนด้วยเซอร์โวจะเคลื่อนย้ายแผงไปยังเครื่องเชื่อมจุดล่วงหน้าเพื่อทำการเชื่อมจุดทั้งสองด้าน |
| เครื่องบรรทุกและกดวงแหวนช่องทางน้ำ วงแหวนช่องทางน้ำใช้การป้อนแบบแผ่นสั่นสะเทือนพร้อมระบบรางคู่ หัวกดสองหัวในแต่ละด้านกดวงแหวนช่องทางน้ำที่ด้านหน้าและด้านหลัง การส่งผ่านวัสดุใช้การป้อนลูกกลิ้งแบบมีกำลัง |
|
|
เครื่องพลิกและประกอบ การพลิกที่รวดเร็วและแม่นยำ โซ่คุณภาพสูงสำหรับการส่งผ่าน; มอเตอร์ลดความเร็ว 400W เป็นตัวขับเคลื่อน มอเตอร์ลดความเร็วเกียร์พร้อมเซ็นเซอร์สำหรับการวางตำแหน่งการพลิกที่แม่นยำ การควบคุมอัตโนมัติ ไม่มีการแทรกแซงด้วยตนเอง ประกอบด้วยตัวพลิก, อุปกรณ์บรรทุก, คอนโซลไฟฟ้า, ระบบปฏิบัติการ และรั้วความปลอดภัย ปรับให้เข้ากับข้อกำหนดการพลิกผลิตภัณฑ์ต่างๆ เพื่อให้มั่นใจถึงการถ่ายโอนวัสดุที่ปลอดภัย ราบรื่น และมีประสิทธิภาพระหว่างการทำงาน |
| เครื่องเชื่อมจุดตำแหน่งล่วงหน้าของแผง แผงจะไหลไปยังตำแหน่งหยุดเชื่อมบนชั้นวางสายพานลำเลียงโดยอัตโนมัติ และช่างเชื่อมทั้งสองด้านจะเริ่มทำการเชื่อมจุดล่วงหน้า จำเป็นต้องมีการเชื่อมจุดล่วงหน้าสำหรับแถวเดียวเท่านั้น ใช้แหล่งจ่ายไฟ AC DN75 1 ชุด |
|
|

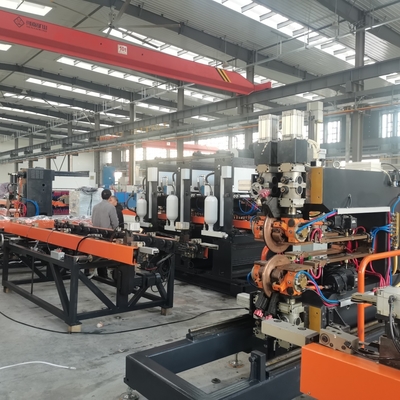

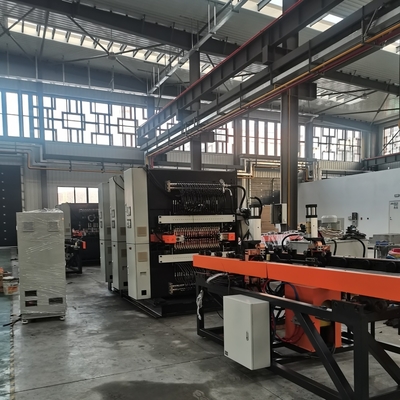

เครื่องเชื่อมหลายจุดแบบโครงสร้างแผง เครื่องเชื่อมหลายจุดแบบโครงสร้าง 3 เครื่องสำหรับการเชื่อม แต่ละหน่วยมีข้อต่อเชื่อมกระบอกสูบ 18 ชุด แหล่งจ่ายไฟเชื่อม AC สำหรับการเชื่อมรอยต่อบัดกรีหนึ่งแถวในแต่ละครั้ง เซอร์โวสเต็ปเปอร์เชื่อมโยงความเร็วสูงป้อนกริปเปอร์ไปข้างหน้าเพื่อจ่ายแผ่นช่องทางน้ำ |
| เครื่องเชื่อมจุดล่วงหน้าแผ่นระบายความร้อน แผ่นระบายความร้อนถูกบรรจุด้วยตนเองลงบนไกด์เครื่องมือออนไลน์ การเชื่อมทำโดยใช้เครื่องเชื่อมจุดล่วงหน้า 4 หัวแบบโครงสร้าง วัสดุถูกดันด้วยตนเองไปยังตำแหน่งจุดล่วงหน้าแถวแรกสำหรับการเชื่อม อุปกรณ์จะเปลี่ยนตำแหน่งโดยอัตโนมัติสำหรับจุดเชื่อมที่เหลือ |
|
|
เครื่องเชื่อมหลายจุดแบบโครงสร้างแผงแผ่นระบายความร้อน เส้นทางที่ตั้งไว้ล่วงหน้า: แผ่นระบายความร้อนตามเส้นทางที่ตั้งไว้ล่วงหน้าเข้าสู่ไกด์เครื่องมือ การเชื่อมแบบโครงสร้างคู่: เครื่องเชื่อมหลายจุดแบบโครงสร้าง 2 เครื่อง ข้อต่อลม: 16 ชุดต่อหน่วย แหล่งจ่ายไฟ AC: AC และด้านเดียวสำหรับการเชื่อมแถว เซอร์โวสเต็ปเปอร์: เซอร์โวสเต็ปเปอร์ความเร็วสูงป้อนกริปเปอร์สำหรับแผ่นช่องทางน้ำ |
| สายพานลำเลียงถ่ายโอนรูปตัว U ใช้ชั้นวางสายพานลำเลียงลูกกลิ้งเพื่อถ่ายโอนวัสดุในรูปแบบตัว U ประสิทธิภาพการใช้พื้นที่: รูปตัว U ช่วยประหยัดพื้นที่ ปรับกระบวนการให้เหมาะสม ใช้งานง่าย: ช่วงการทำงานของพนักงานที่เล็กลง สะดวก ลดความเข้มข้น |
|
|
เครื่องเชื่อมตะเข็บสองหัวด้านยาว การเชื่อมพร้อมกัน: เชื่อมทั้งสองด้านยาวพร้อมกัน แหล่งจ่ายไฟ: AC ความถี่กลาง 300KVA เพื่อการเชื่อมที่มั่นคงในระยะยาว |
| เครื่องเชื่อมตะเข็บสองหัวด้านสั้นแบบโครงสร้าง 2 ชุด ใช้แหล่งจ่ายไฟเชื่อม AC ความถี่กลางเพื่อให้แน่ใจว่าการเชื่อมมีความเสถียรสูงเป็นเวลานาน |
|
|
เครื่องทำความสะอาดและตัดแต่งสองด้าน ทำความสะอาดและตัดแต่งผลิตภัณฑ์ที่เชื่อมด้านยาว |
| เครื่องตัดเฉือน กระบวนการตัด: ทำการตัดบนวัสดุที่ต้องการ วัสดุของมีดตัด: ใบมีดเหล็กสีขาว วิธีการตัด: การตัดแบบกรรไกร |
|
|
เครื่องตัดมุมโค้งสี่มุม การขึ้นรูปมุม: ตัดมุมแหลมเพื่อสร้างขอบมน วัสดุของมีดตัด: เหล็กสีขาว วิธีการตัด: การเจาะแบบไฮดรอลิก |
| เครื่องเชื่อมอัตโนมัติสามทางสองหัว กำลังเชื่อม: แหล่งจ่ายไฟ MD80 ความถี่กลาง การไหลของวัสดุ: ช่องทางสองด้านสำหรับการเชื่อมต่อและการพลิก วิธีการลำเลียง: แผ่นโซ่สำหรับการขนส่งวัสดุแบบสามทาง การป้อนอัตโนมัติ: กริปเปอร์และการวางตำแหน่งการเชื่อมเพื่อการทำงานที่แม่นยำ |
|
|
เครื่องเชื่อมอัตโนมัติขอเกี่ยวรองรับ กำลังเชื่อม: แหล่งจ่ายไฟ MD40 ความถี่กลาง วิธีการป้อน: การซ้อนแบบคลิปสำหรับป้อนวัสดุ การบรรทุก: กริปเปอร์ลมบรรทุกวัสดุไปยังตำแหน่งเชื่อม |
| เครื่องตรวจจับความแน่นหนาของอากาศด้วยแรงดันอัตโนมัติ แรงดันทดสอบ: 10 บาร์ วิธีการทดสอบ: การทดสอบแรงดันอัตโนมัติในถังน้ำ |
|
ข้อมูลอื่นๆ
| รายละเอียดสินค้า | บริการด้านเทคนิค |
| แผนผังรูปแบบการคืนรูปตัว U ของสายการผลิตหม้อน้ำแผงเหล็ก | ยึดมั่นในแนวทางลูกค้าเป็นศูนย์กลางและให้บริการก่อนการขายและหลังการขายที่ครอบคลุมแก่บริษัทของคุณ เช่น การติดตั้ง การทดสอบการใช้งาน การฝึกอบรม และการบำรุงรักษา |
|
บริการก่อนการขาย: ก่อนลงนามในสัญญา บริษัทจะให้บริการโซลูชันกระบวนการผลิตต่างๆ และบริการให้คำปรึกษาด้านเทคนิคสำหรับอุปกรณ์แก่ลูกค้า การติดตั้งและการทดสอบการใช้งาน: ตามสัญญา บริษัทของเราจะขนส่งอุปกรณ์ไปยังสถานที่ติดตั้งที่ผู้ใช้กำหนดอย่างปลอดภัยภายในเวลาที่กำหนด และส่งวิศวกรบริการด้านเทคนิคไปติดตั้งในสถานที่ เมื่อผู้ใช้มีอะไหล่สำหรับการติดตั้งและการทดสอบการใช้งานขั้นพื้นฐาน วิศวกรบริการด้านเทคนิคจะทำการติดตั้งและดีบักเครื่องจักรเพื่อให้ผู้ใช้ใช้งานได้ เพื่อให้มั่นใจว่าสภาพแวดล้อมการติดตั้งและการทดสอบการใช้งานมีความเรียบร้อย สะอาด และเป็นระเบียบ การฝึกอบรมหลังการขาย: บริษัทมีการฝึกอบรมด้านเทคนิคฟรี (อย่างน้อย 5 วัน) ณ สถานที่ของผู้ซื้อหรือศูนย์ฝึกอบรมของผู้ขาย หัวข้อสำคัญ ได้แก่:
การบำรุงรักษาอุปกรณ์
|
| ผลผลิต | |
|
| NO | ชื่อ | วัสดุ | หมายเหตุ |
| 1 | แผง | แผ่นเหล็กแผ่นรีดเย็น | ความหนา 1.1 มม. |
| 2 | แผ่นระบายความร้อน | แผ่นเหล็กแผ่นรีดเย็น | ความหนา 0.3 มม. |
| 3 | ประเภทอินเทอร์เฟซ | อินเทอร์เฟซเกลียวภายใน 4x G 1/2 | |
| 4 | ความยาวผลิตภัณฑ์ | 400-3000 มม. | |
| 5 | ความกว้างผลิตภัณฑ์ | 300/400/500/600/900 มม. |
| NO | ชื่ออุปกรณ์ | รุ่น | ปริมาณ | หน่วย |
| 1 | เครื่องบรรทุกโครงแผง | HJ-0-0 | 1 | ชุด |
| 2 | เครื่องบรรทุกและกดวงแหวนช่องทางน้ำ | YZJ-0-0 | 1 | ชุด |
| 3 | เครื่องพลิกและประกอบ 1 | FZJ-0-0 | 1 | ชุด |
| 4 | เครื่องเชื่อมจุดตำแหน่งล่วงหน้าของแผง | DN75-2C | 1 | ชุด |
| 5 | เครื่องเชื่อมหลายจุดแบบโครงสร้างแผง | 10*DN60-36C | 3 | ชุด |
| 6 | เครื่องเชื่อมจุดล่วงหน้าแผ่นระบายความร้อน | 2*DN63-4C | 1 | ชุด |
| 7 | เครื่องเชื่อมหลายจุดแบบโครงสร้างแผงแผ่นระบายความร้อน | 4*DN63-16C | 3 | ชุด |
| 8 | สายพานลำเลียงถ่ายโอนรูปตัว U | ZJG-0-0 | 1 | ชุด |
| 9 | เครื่องเชื่อมตะเข็บสองหัวด้านยาว | 2*FVM300-2C | 1 | ชุด |
| 10 | เครื่องเชื่อมตะเข็บสองหัวด้านสั้นแบบโครงสร้าง 1 | 2*FVM300-2C | 1 | ชุด |
| 11 | เครื่องเชื่อมตะเข็บสองหัวด้านสั้นแบบโครงสร้าง 2 | 2*FVM300-2C | 1 | ชุด |
| 12 | เครื่องทำความสะอาดและตัดแต่งสองด้าน | XBJ-0-0 | 1 | ชุด |
| 13 | เครื่องตัดเฉือน | JCJ-0-0 | 1 | ชุด |
| 14 | เครื่องตัดมุมโค้งสี่มุม | QJJ-0-0 | 1 | ชุด |
| 15 | เครื่องพลิกและประกอบ 2 | FZJ-0-0 | 1 | ชุด |
| 16 | เครื่องเชื่อมอัตโนมัติสามทางสองหัว | 2*MD80-2C | 1 | ชุด |
| 17 | เครื่องเชื่อมอัตโนมัติขอเกี่ยวรองรับ | 2*MD40-4C | 1 | ชุด |
| 18 | เครื่องตรวจจับความแน่นหนาของอากาศด้วยแรงดันอัตโนมัติ | JCJ-0-0 | 1 | ชุด |
| 19 | สายพานลำเลียงปล่อย | SSJ-0-0 | 1 | ชุด |
| โครงการ | พารามิเตอร์ |
| การกระจายพลังงานทั้งหมด | 1600KVA (กำลังไฟทั้งหมดที่ใช้จริงประมาณ 1000KVA) |
| แรงดันแหล่งก๊าซ | 0.6MPa |
| แรงดันแหล่งน้ำ | 0.15MPa~0.30MPa |
| ข้อกำหนดแหล่งอากาศอัด | 1000L/min |
| ปริมาณการไหลของน้ำทั้งหมด | 1200L/min |
| ความยาว*ความกว้างในการครอบครองอุปกรณ์โดยประมาณ | 60m*10m |
