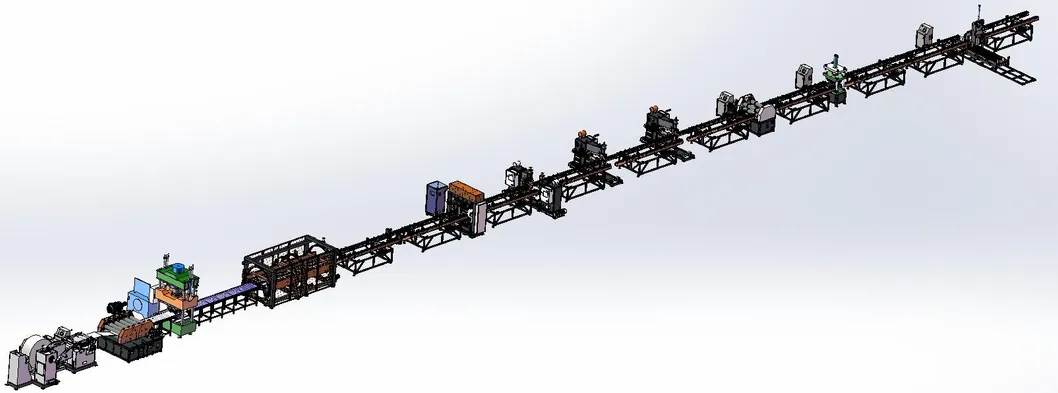

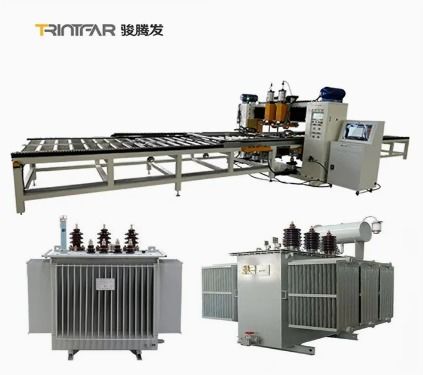

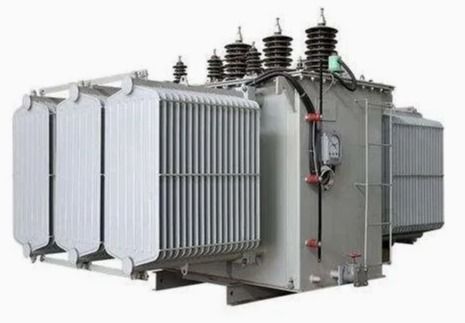

รายละเอียดสินค้า:
|
| วัสดุชิ้นงาน: | แผ่นรีดเย็น | ความหนาของชิ้นงาน: | ความหนา 1 มม.+1 มม. ความหนา 1.2 มม.+1.2 มม. |
|---|---|---|---|
| ความยาวของผลิตภัณฑ์: | 650-4000 มม. | ความกว้างของสินค้า: | 520 มม. และ 380 มม. |
| ความสูงของการดำเนินงาน: | 1 เมตร | ความสามารถในการผลิต: | 75 ชิ้น/ชั่วโมง (แผ่นยาว 2 ม.) |
| ไม่ | ชื่อ | จำนวน | หมายเหตุ |
| 1 | ความจุ | กำหนดค่า 75 ชิ้น/ชั่วโมง | ขึ้นอยู่กับผลิตภัณฑ์ยาว 2 เมตร |
| 2 | ผู้ปฏิบัติงาน | 1 คน | หนึ่งคนรับผิดชอบการตรวจสอบและบำรุงรักษาสายการผลิต การจัดหาวัสดุให้กับสายการผลิต และการเปลี่ยนชั้นวางวัสดุ |
| 3 | พื้นที่อุปกรณ์ | ยาว 65 เมตร * กว้าง 6.5 เมตร * สูง 2 เมตร | |
| 4 | การกระจายพลังงานของอุปกรณ์ | แรงดันไฟฟ้าของแหล่งจ่ายไฟ 415 V +/- 10%, 330KVA |
| ไม่ | ชื่อ | หมายเหตุ |
| 1 | วัสดุชิ้นงาน | แผ่นรีดเย็น |
| 2 | ความหนาของชิ้นงาน | ความหนา 1 มม.+1 มม. ความหนา 1.2 มม.+1.2 มม. |
| 3 | ความยาวผลิตภัณฑ์ | 650-4000 มม. |
| 4 | ความกว้างผลิตภัณฑ์ | 520 มม. & 380 มม. |
| 5 | ความสูงในการทำงาน | 1 ม. |
| 6 | กำลังการผลิต | 75 ชิ้น/ชั่วโมง (แผ่นยาว 2 ม.) |
| 7 | ระยะห่างจุดแนวนอน | ขั้นต่ำ 75 มม. สูงสุด 88 มม. |
| 8 | ระยะห่างจุดแนวตั้ง | 40 - 100 มม. |
| 9 | ความกว้างการตัดแต่งที่สงวนไว้ | 5 มม. |
| 10 | มุมไหล่ | 8°, ไหล่เอียงไม่มีมุมโค้งมน |
| 11 | เส้นผ่านศูนย์กลางท่อร่วม | Φ89 มม. |
 |

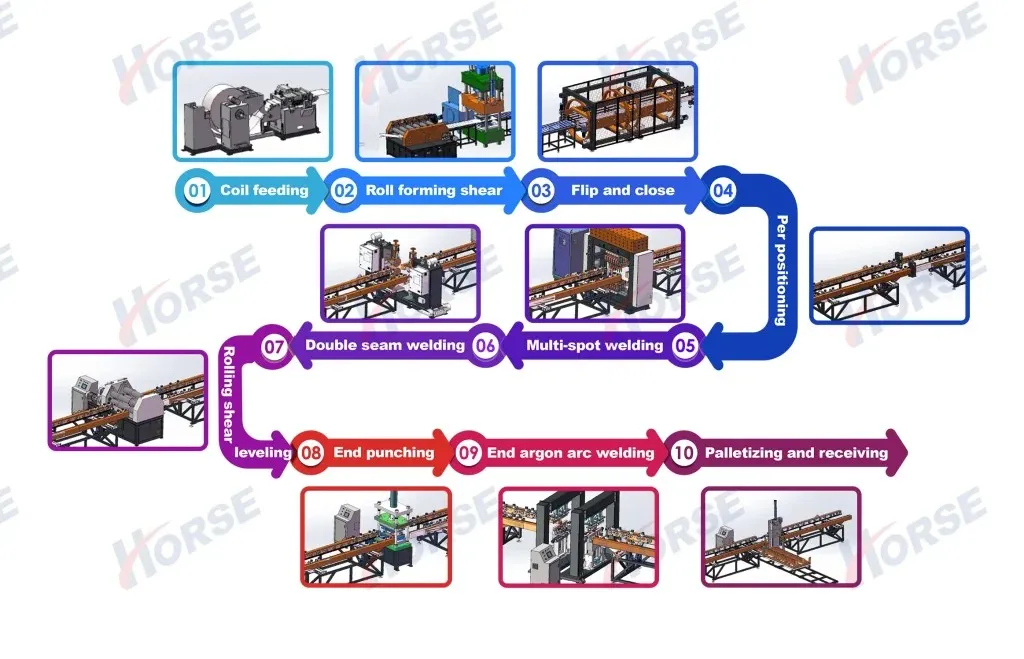

สถานีขึ้นรูปด้วยลูกกลิ้ง 1. ความเร็วในการกลิ้ง: 6-14 ม./นาที 2. แรงดันในการกลิ้งที่ปรับได้ 3. หมัดปลาย: เครื่องอัดไฮดรอลิก 315 ตัน 4. ตัวเข้ารหัสแบบหมุนและระบบขับเคลื่อนเซอร์โวควบคุมความยาวและความแม่นยำของขนาดของครีบหม้อน้ำ 5. ติดตั้งกลไกการปรับระดับเพื่อให้แน่ใจว่าความเรียบของชิ้นเดียว 6. วัสดุที่ยังไม่ได้คลี่ออกจะถูกวางบนชั้นวางขนถ่าย (มีความสามารถในการรับน้ำหนัก 5 ตัน) ผ่านรถเข็นขนถ่ายและรีดเป็นแผ่น |

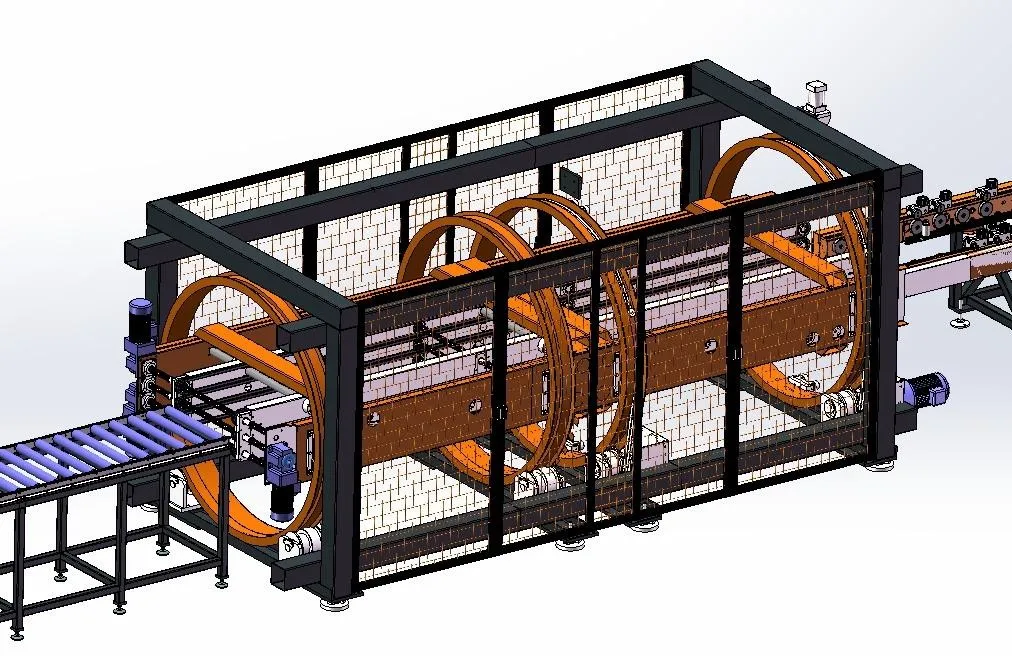

| สถานีพลิกและประกบ 1. ความเร็วในการลำเลียง: 5~15M/นาที; 2. ตระหนักถึงการพลิกครีบหม้อน้ำ 180°; 3. อุปกรณ์พลิกกลับประกอบด้วยชั้นวางแบบหมุน, ชั้นวางพลิกกลับ, ระบบส่งกำลัง, อุปกรณ์พลิกกลับ, อุปกรณ์ดันและส่วนประกอบอื่นๆ 4. เมื่อแผ่นแรกถึงตำแหน่งที่กำหนดไว้ล่วงหน้า อุปกรณ์พลิกกลับจะพลิกกลับไปยังชั้นวางลำเลียงอีกด้านหนึ่ง จากนั้นเมื่อแผ่นที่สองถึงตำแหน่งที่ตั้งไว้ล่วงหน้า อุปกรณ์ดันจะทำงานและดันลงบนแผ่นแรก และการประกบจะเสร็จสมบูรณ์ |
 |
 |

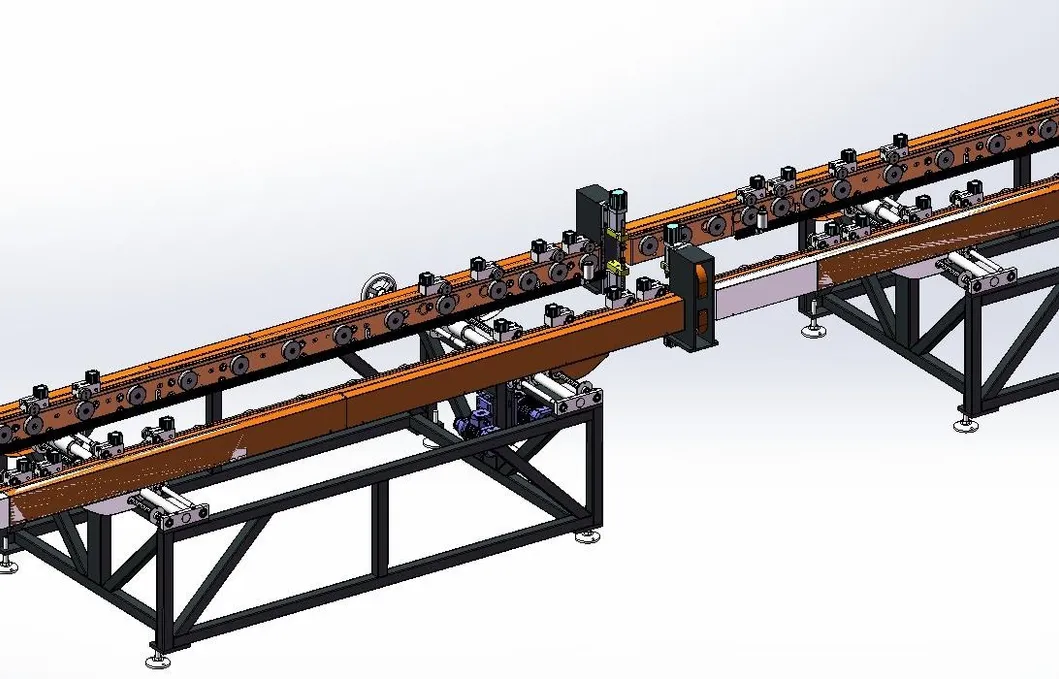

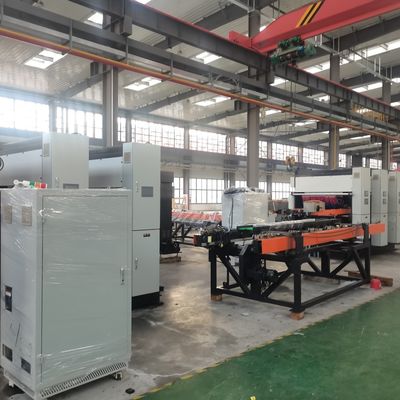

สถานีเชื่อมจุดล่วงหน้าแบบสองหัว 1. อุปกรณ์แรงดันเชื่อมจุดสองชุด; 2. กำลังไฟ 60KVA; 3. หลังจากพลิกและประกอบเสร็จแล้ว เครื่องเชื่อมจุดล่วงหน้าจะใช้เพื่อแก้ไขและจัดตำแหน่งชิ้นงานทั้งสองเพื่อให้แน่ใจว่ามีการเชื่อมหลายจุด 4. ส่วนประกอบนิวเมติก: AirTac, SMC; 5. มอเตอร์ส่งกำลัง: Wanxin. 6. PLC: Mitsubishi; 7. หน้าจอสัมผัส: Weiluntong; 8. ส่วนประกอบไฟฟ้า: Schneider. |

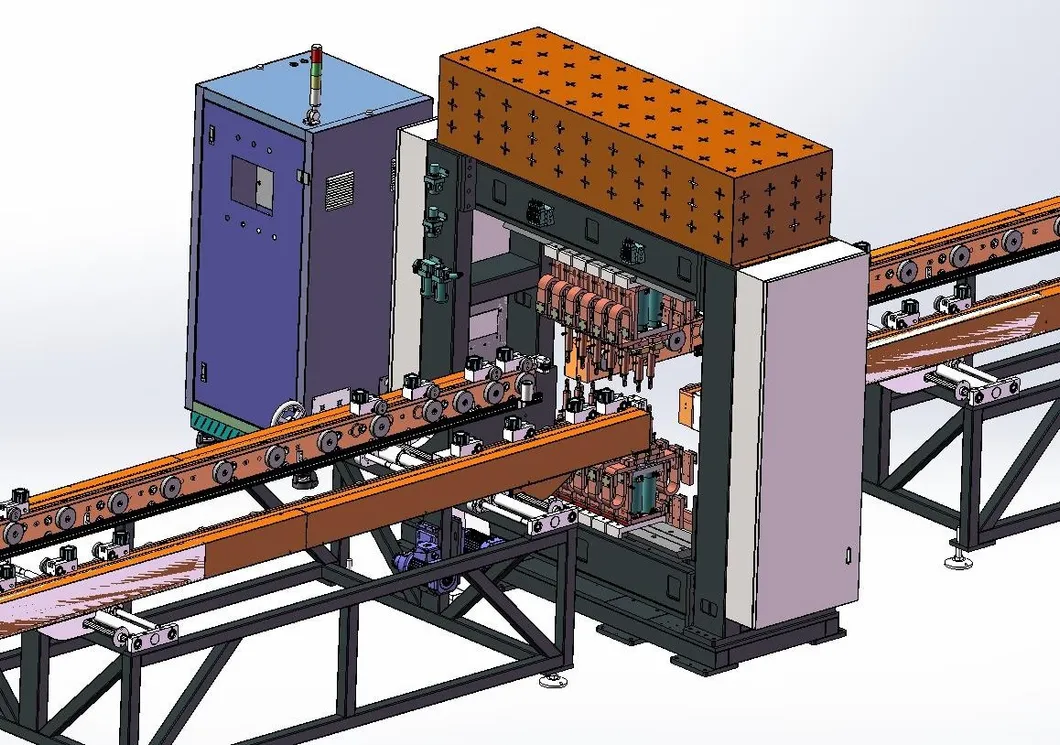

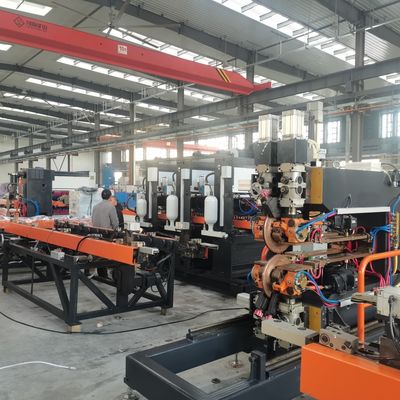

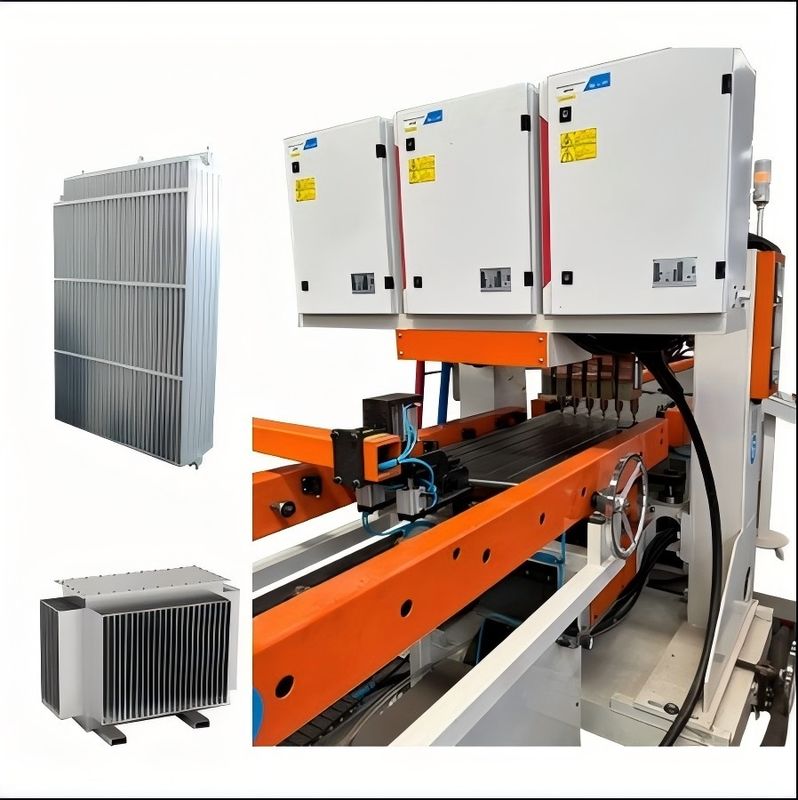

| สถานีเชื่อมจุดหลายจุดแบบโครงสำหรับตั้งสิ่งของ 1. อุปกรณ์แรงดันเชื่อมจุด 12 ชุด; 2. หัวเชื่อมสองหัว 6 จุดต่อแถว; 3. จำนวนแหล่งจ่ายไฟ AC: 12 ชุด; 4. กำลังไฟ: 12*50KVA; 5. การเชื่อมสองแถวเพื่อเพิ่มประสิทธิภาพ; 6. ส่วนประกอบนิวเมติก: AirTac, SMC; 7. มอเตอร์ส่งกำลัง: Wanxin 8. PLC: Mitsubishi; หน้าจอสัมผัส: Weiluntong; 9. ส่วนประกอบไฟฟ้า: Schneider. |
 |
 |

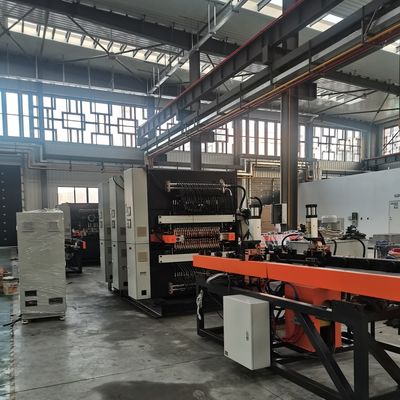

การเชื่อมตะเข็บสองด้าน สถานีเชื่อมเครื่อง 1. เครื่องเชื่อมตะเข็บสองชุดจัดเรียงแบบสมมาตรทั้งสองด้าน; 2. หัวแรงดันเชื่อมตะเข็บ 4 ชุด; 3. จำนวนแหล่งจ่ายไฟเชื่อมความถี่แปรผัน: 2 ชุด; 4. กำลังไฟ: 2*160KVA; 5. แรงดันสูงสุด: 12000N; 6. ใช้กลไกการส่งกำลังแบบดิฟเฟอเรนเชียล; 7. ความเร็วในการเชื่อมตะเข็บ: 0-2.8 ม./นาที; 8. ส่วนประกอบนิวเมติก: AirTac, SMC; 9. มอเตอร์ส่งกำลัง: Wanxin 10. PLC: Mitsubishi; หน้าจอสัมผัส: Weiluntong; 11. ส่วนประกอบไฟฟ้า: Schneider; 12. รางเชิงเส้น: Hiwin. |

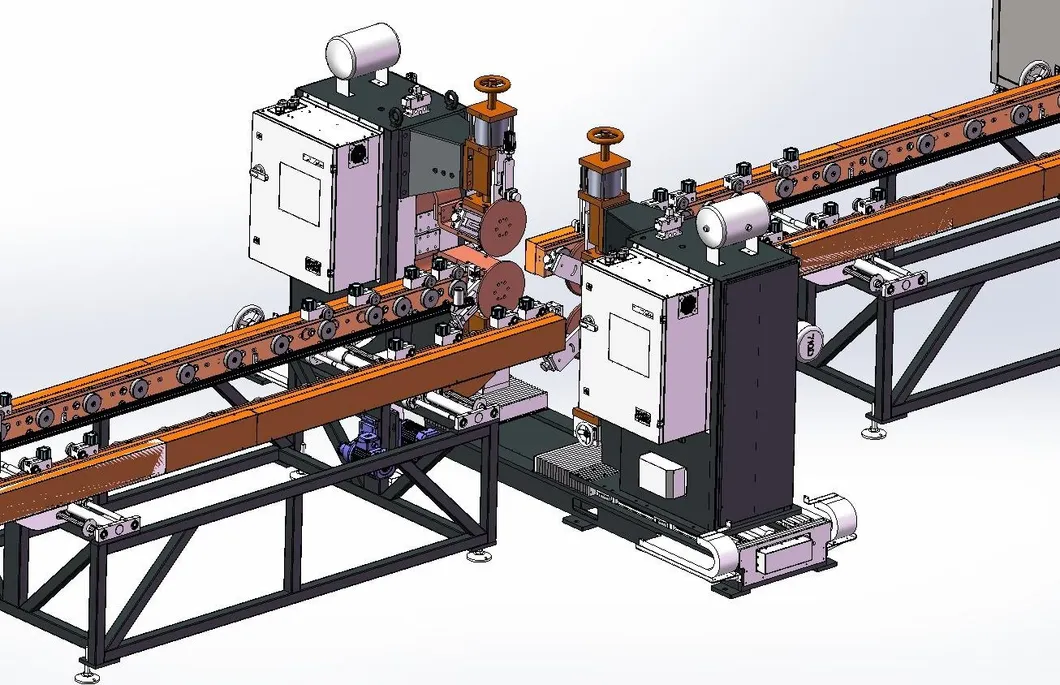

| สถานีเชื่อมเครื่องเชื่อมตะเข็บด้านข้างสั้น -2 ชุด 1. หัวแรงดันเชื่อมตะเข็บแต่ละชุด; 3. จำนวนแหล่งจ่ายไฟเชื่อมอินเวอร์เตอร์เดี่ยว: 1 ชุด; 4. กำลังไฟอุปกรณ์เดียว: 200KVA; 5. แรงดันสูงสุด: 12000N; 6. ใช้กลไกการส่งกำลังแบบดิฟเฟอเรนเชียล; 7. ความเร็วในการเชื่อมตะเข็บ: 0-2 ม./นาที; |
 |
 |

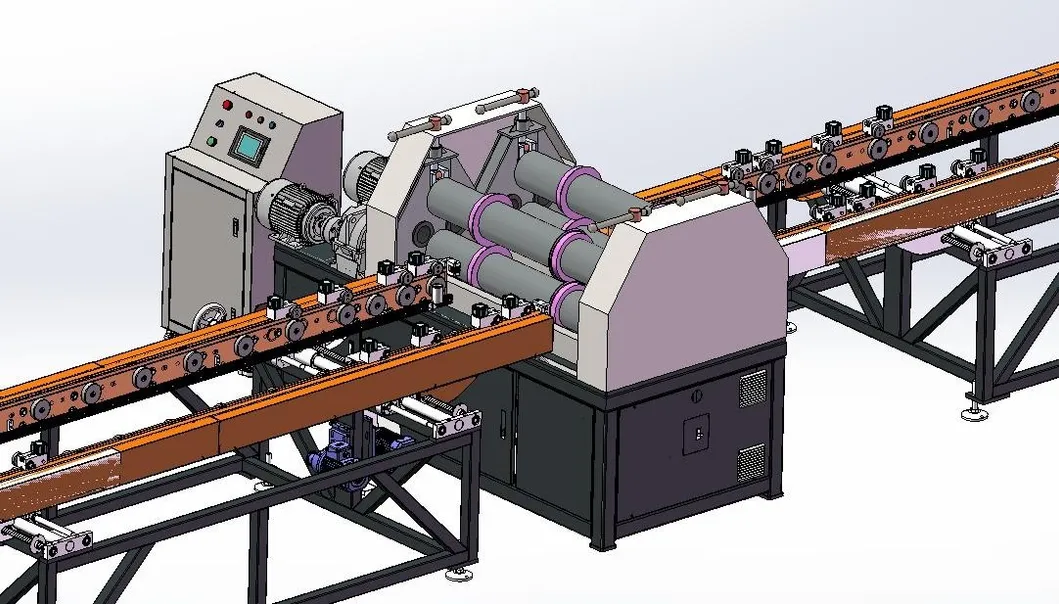

สถานีตัดเฉือนและปรับระดับแบบหมุน 1. ประกอบด้วยกล่องเครื่องจักร, อุปกรณ์ขับเคลื่อน, อุปกรณ์ตัดเฉือน, กลไกการบดขอบ, กลไกการปรับระดับ, ระบบควบคุมอิเล็กทรอนิกส์, ระบบนิวเมติก ฯลฯ; 2. แผ่นตัดเฉือนแบบหมุนใช้สำหรับตัดทั้งสองด้าน วัสดุของแผ่นตัดคือเหล็กเครื่องมืออัลลอยด์ ซึ่งทนต่อแรงกระแทก ทนต่อการสึกหรอ และมีอายุการใช้งานยาวนาน; 3. ระยะห่างความกว้างทั้งสองด้านของการตัดเฉือนแบบหมุนสามารถปรับได้และล็อคอย่างแน่นหนา; 4. วัสดุขอบหลังจากตัดเฉือนแบบหมุนจะถูกสับด้วยล้อตัดแบบหมุน; 5. ผลิตภัณฑ์หลังจากตัดเฉือนแบบหมุนจะถูกยืดตรงด้วยล้อปรับระดับ; 6 ความเร็วในการตัดเฉือนแบบหมุน 2-6 ม./นาที; 7. กำลังขับ: 4KW. |

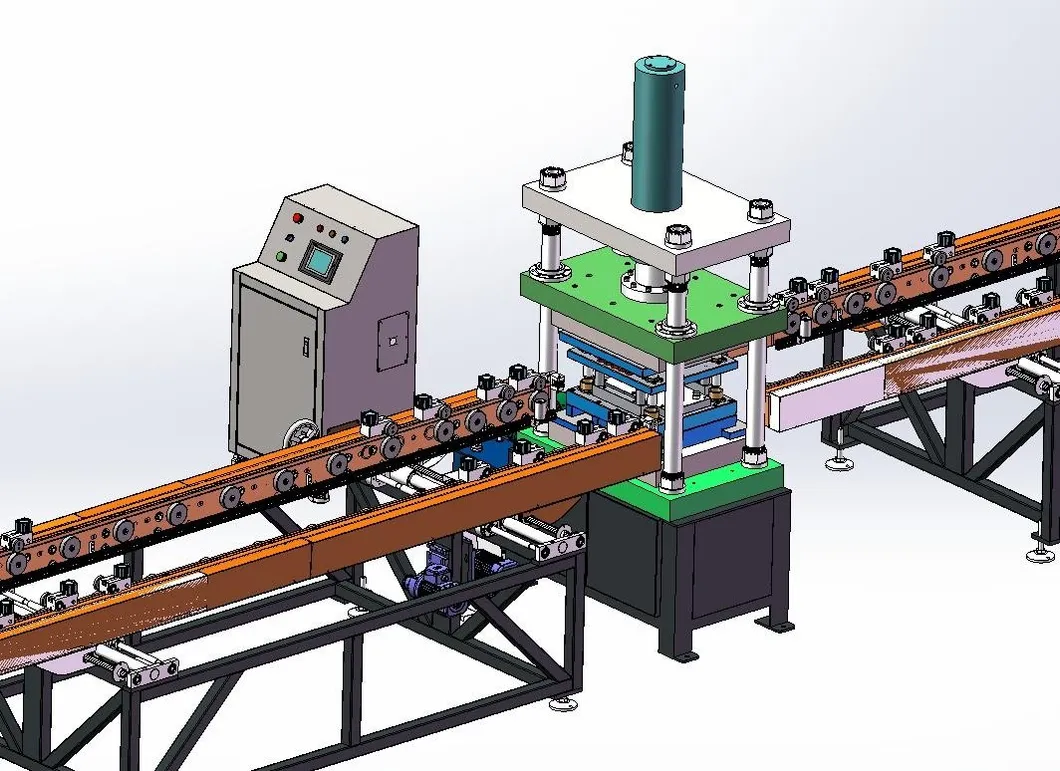

| สถานีเจาะปลาย 1. ประกอบด้วยฐาน, กลไกการยก, โครงเจาะ, แม่พิมพ์เจาะ, กระบอกสูบเจาะ, กระบอกสูบยกและสถานีไฮดรอลิก; 2. ใช้สำหรับการตัดปลายหลวมเพื่อให้แน่ใจว่าการจัดตำแหน่งและความสอดคล้องกันของขอบ; 3. แม่พิมพ์เจาะได้รับการออกแบบให้มีขอบเอียงเพื่อลดแรงเจาะ; 4. แรงดันเครื่องเจาะ: 160T. |
 |
 |

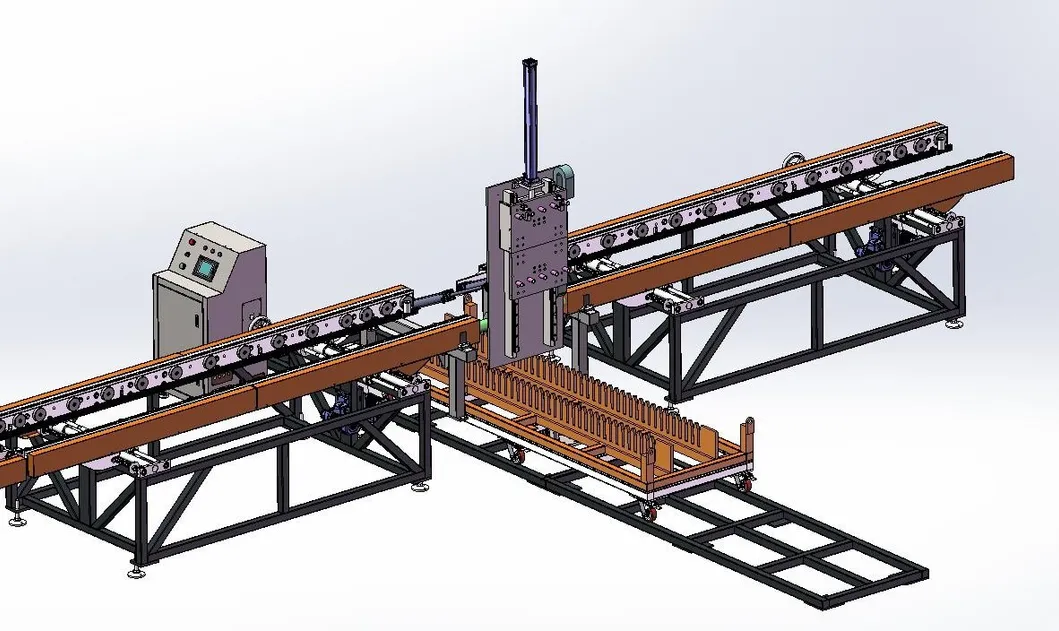

สถานีจัดเรียง 1. ปริมาณการจัดเก็บของชั้นวางจัดเรียงเดียว: 40 ชิ้น; 2. ระยะห่างพาเลท: 45 มม.; 3. วิธีการจับ: เมื่อวัสดุไหลเข้ามา กระบอกสูบจะหนีบ และตัวจับจะหมุน 90 องศาเพื่อวางวัสดุบนชั้นวางจัดเรียง; 4. วิธีการทำงานของรถเข็นวัสดุ: ใช้การเคลื่อนที่แบบก้าวเซอร์โว และเคลื่อนไปยังตำแหน่งการวางวัสดุถัดไปหลังจากวางหนึ่งชิ้น จนกว่าชั้นวางทั้งหมดจะเต็ม จากนั้นรถเข็นวัสดุจะถูกเปลี่ยนด้วยตนเอง; |
| ไม่ | ชื่อ | รุ่น | จำนวน | หน่วย | หมายเหตุ |
| 1 | เครื่องม้วนอัตโนมัติ | FJJ-0-0 | 1 | ชุด | |
| 2 | กรรไกรขึ้นรูปด้วยลูกกลิ้ง | CXJ-0-0 | 1 | ชุด | |
| 3 | เครื่องปิดพลิก | FZJ-0-0 | 1 | ชุด | |
| 4 | เครื่องเชื่อมจุดล่วงหน้าแบบสองหัว | DN60-2C | 1 | หน่วย | |
| 5 | เครื่องเชื่อมจุด 12 หัวแบบโครงสำหรับตั้งสิ่งของ | LM-12C | 1 | หน่วย | |
| 6 | เครื่องเชื่อมตะเข็บด้านยาว | 2*FVM160 | 1 | หน่วย | |
| 7 | เครื่องเชื่อมตะเข็บขอบสั้น | 2*FVM160 | 1 | หน่วย | |
| 8 | เครื่องปรับแบนลูกกลิ้ง | JPJ-0-0 | 1 | หน่วย | |
| 9 | เครื่องเจาะปลาย | CQJ-0-0 | 1 | หน่วย | |
| 10 | เครื่องจัดเรียงผลิตภัณฑ์สำเร็จรูป | MDJ-0-0 | 1 | หน่วย | |
| 11 | ชั้นวางสายพานลำเลียง | SSJ-0-0 | 11 | ชุด |
|

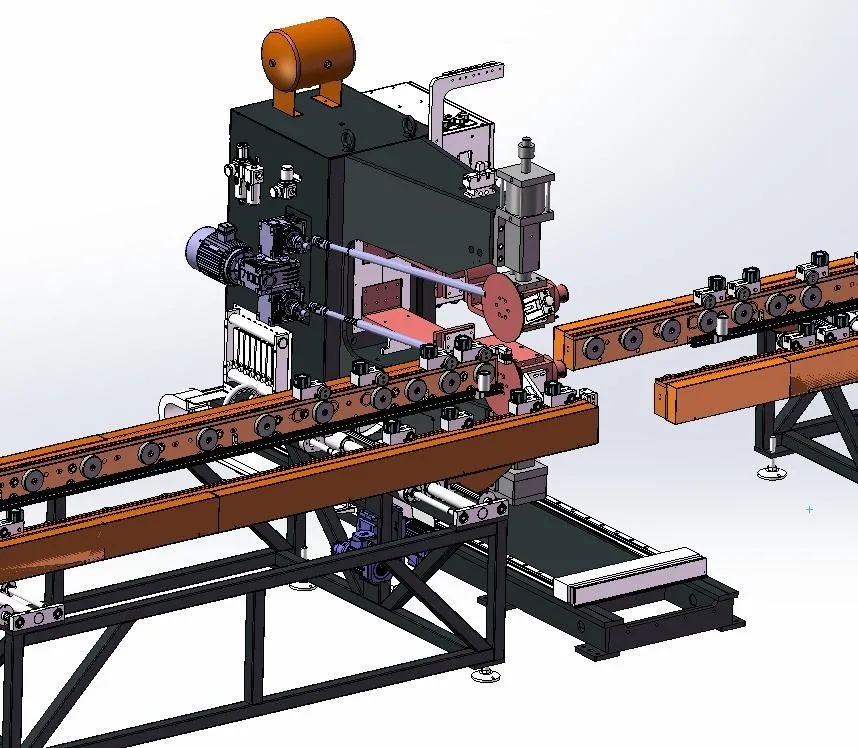

BVM-170KVA
|
พารามิเตอร์
|
|
แรงดันไฟฟ้าขาเข้า
|
380±10% (สามเฟส) 50HZ
|
|
กำลังไฟขาเข้า
|
2x250KVA
|
|
แรงดันไฟฟ้าทุติยภูมิ
|
11.3V
|
|
กระแสไฟฟ้าลัดวงจรสูงสุด
|
50KA
|
|
ความต้านทานฉนวน
|
ความต้านทานฉนวนจากกำลังไฟขาเข้าถึงตัวเครื่อง ≥ 2.5MΩ
|
|
สภาพแวดล้อมการทำงาน
|
อุณหภูมิ≤40ºC, ความชื้น≤90%
|
|
รุ่นกระบอกสูบ
|
Φ160*80
|
|
แรงดันใช้งานสูงสุด
|
12000N
|
|
แรงดันแหล่งอากาศ
|
0.6MPa
|
|
แรงดันแหล่งน้ำ
|
0.15MPa~0.30MPa
|
|
การไหลของน้ำ
|
30L/นาที
|
|
เส้นผ่านศูนย์กลางล้อเชื่อม
|
280 มม.
|
