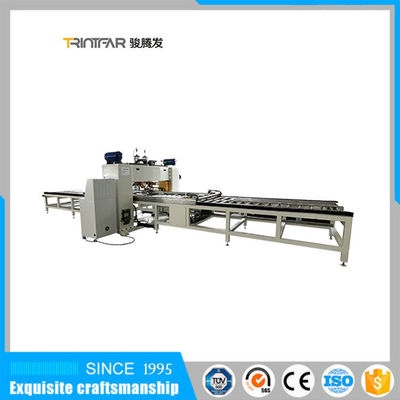

1. ตัวเครื่อง หลัก: เนื่องจากเหล็กลวดหนาแน่นและแนวนอน จึงออกแบบโครงสำหรับตั้งสิ่งของเสริมแบบบูรณาการของตัวเครื่องหลักใช้ตัวหลักความเค้นในแนวตั้งเครื่องนี้ทำจากแผ่นเหล็กหนาคุณภาพดีเพื่อให้มั่นใจถึงความเข้มและความมั่นคงของตัวเครื่องเครื่องจักรมีตัวนำทางแบบเลื่อนเพื่อให้จุดรองรับแรงเค้นและแท่นทำงานสำหรับการดำเนินการอื่นๆในการใส่ฟิกซ์เจอร์เชื่อมสองชุดบนเครื่อง ความกว้างของการเชื่อมที่มีประสิทธิภาพคือ 1300 มม. ในขณะที่ความยาวการเชื่อมคือ 1,000 มม.

2. แหล่งพลังงาน: ใช้แหล่งเชื่อมอินเวอร์เตอร์ความถี่ปานกลางอัตรารอบการทำงานถึง 50%แหล่งจ่ายไฟสามเฟสอยู่ระหว่างการแก้ไขผ่านอินเวอร์เตอร์พิเศษและแปลงเป็นแรงดันไฟฟ้ากระแสสลับ 1000Hz จากนั้นจะถูกส่งไปยังหม้อแปลงความถี่กลางเพื่อทำการแก้ไขเพื่อให้กระแสไฟเชื่อมกระแสตรงเมื่อเทียบกับแหล่งจ่ายไฟแบบพัลส์ AC ทั่วไป แหล่งพลังงานชนิดนี้สามารถปรับได้อย่างรวดเร็วและแม่นยำผลกระทบเล็กน้อยต่อโครงข่ายไฟฟ้าและความต้องการที่ต่ำกว่าสำหรับโครงข่ายไฟฟ้าเมื่อเปรียบเทียบกับเครื่องเชื่อมแบบเฟสเดียวที่มีกำลังการผลิตเท่ากัน

3. โครงสร้างการเชื่อมแถว: มีการติดตั้งอิเล็กโทรดเชื่อม 6 ชุดบนคานและติดตั้งตัวเลื่อนที่สามารถเลื่อนในแนวนอนได้สะดวกต่อการปรับระยะห่างของจุดเชื่อม จึงเหมาะสำหรับการเชื่อมชิ้นงานที่มีการหยิกต่างกันโปรแกรมการเชื่อมของอิเล็กโทรดการเชื่อมแบบแถวมีความยืดหยุ่นและมีโปรแกรมการเชื่อมประเภทต่างๆคุณจึงสามารถเลือกเชื่อมจากตรงกลางไปด้านข้างหรือจากด้านข้างไปตรงกลางหรือการเชื่อมเดี่ยวบรรลุผลการเชื่อมที่มั่นคงเชื่อถือได้และสม่ำเสมออย่างแท้จริง

4. ระบบระบายความร้อน: เครื่องเชื่อมแบบต้านทานจะสร้างความร้อนจำนวนมากในระหว่างกระบวนการเชื่อมแหล่งที่มาของความร้อนอาจมาจาก: การเชื่อมอิเล็กโทรดกับชิ้นงาน หรือการทำงานของส่วนประกอบต่างๆ เช่น หม้อแปลงควบคุมด้วยซิลิกอนและหม้อแปลงเชื่อมเพื่อปกป้องอายุการใช้งานของส่วนประกอบและควบคุมอุณหภูมิอ่อนตัวของลวดเชื่อมเพื่อให้มั่นใจถึงความน่าเชื่อถือของการเชื่อม จึงได้รับการออกแบบให้ใช้วงจรน้ำหล่อเย็นเพื่อระบายความร้อนใช้น้ำหล่อเย็นชนิดระบายความร้อนด้วยอากาศผ่านระบบทำความเย็นของเครื่องทำน้ำเย็น อุณหภูมิของน้ำจะถูกบังคับให้เย็นลงจนถึงอุณหภูมิที่ตั้งไว้วัตถุประสงค์ของวงจรน้ำหล่อเย็นทำได้โดยผ่านปั๊มน้ำของเครื่องทำน้ำหล่อเย็นและกล่องเก็บน้ำ
