สายการผลิตอัตโนมัติเต็มรูปแบบสำหรับการดัดชั้นวางถัง IBC

สายการผลิตอัตโนมัติเต็มรูปแบบสำหรับการดัดชั้นวางถัง IBC
สายการผลิตอัตโนมัติเต็มรูปแบบสำหรับการดัดชั้นวางถัง IBC สายการผลิตอัตโนมัติเต็มรูปแบบสำหรับการดัดชั้นวางถัง IBC สายการผลิตอัตโนมัติเต็มรูปแบบสำหรับการดัดชั้นวางถัง IBC สายการผลิตอัตโนมัติเต็มรูปแบบสำหรับการดัดชั้นวางถัง IBC สายการผลิตอัตโนมัติเต็มรูปแบบสำหรับการดัดชั้นวางถัง IBC สายการผลิตอัตโนมัติเต็มรูปแบบสำหรับการดัดชั้นวางถัง IBC สายการผลิตอัตโนมัติเต็มรูปแบบสำหรับการดัดชั้นวางถัง IBC

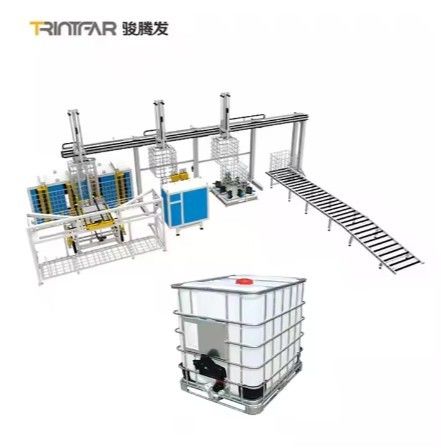

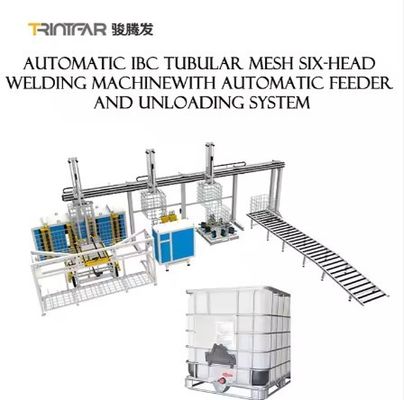

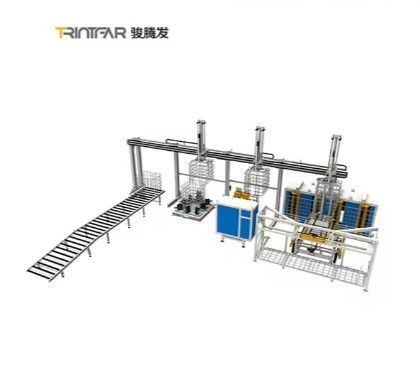

ภาพใหญ่ :  สายการผลิตอัตโนมัติเต็มรูปแบบสำหรับการดัดชั้นวางถัง IBC

รายละเอียดสินค้า:
Place of Origin: China
ชื่อแบรนด์: Trintfar
ได้รับการรับรอง: CE
การชำระเงิน:
Minimum Order Quantity: 1
ราคา: 10000~80000
Packaging Details: Wooden brackets/wooden cases
Delivery Time: 90~120
Payment Terms: L/C, D/A, D/P, T/T

สายการผลิตอัตโนมัติเต็มรูปแบบสำหรับการดัดชั้นวางถัง IBC

ลักษณะ
apacity config: 150-200Pcs/8h Operators: Manual line(7-8 people)Automatic line(5-6 people)
Equipment power distribution: 550KW Air Requirement: 1.1m³/min
Water Requirement: 10-25m³/h

กระแสงาน

สายการผลิตอัตโนมัติเต็มรูปแบบสำหรับการดัดชั้นวางถัง IBC 0



กระแสการทํางาน:

การประมวลภาพ:
การเชื่อมกรอบ → การบิดกรอบ → ท่อ → การใส่และล็อค → การเจาะกรอบและการทํารู

การประมวลผลพื้นฐาน:เครื่องบิดท่อฐาน → การปั่นฐาน


อุปกรณ์หลัก

เครื่องแปรรูปกรอบ

                             สายการผลิตอัตโนมัติเต็มรูปแบบสำหรับการดัดชั้นวางถัง IBC 1
เครื่องปั่นกรอบ

ประสิทธิภาพการปั่น: 45 วินาที/ชิ้น

โครงสร้างแกนทรีเสริมเพื่อความแข็งแกร่งสูงและการทํางานที่มั่นคง

พลังงานไฟฟ้าอินเวอร์เตอร์ความถี่กลาง สําหรับการปั่นที่ประหยัดพลังงาน

6 หัวผสมและระบบพลังงาน แต่ละตัวมีการปรับกระแสที่อิสระสําหรับจุดผสมที่น่าเชื่อถือ

การออกแบบ Feeder แบบสองชั้นสําหรับการทํางานต่อเนื่อง: ในขณะที่ feeder หนึ่ง welds, อื่น ๆ โหลดวัสดุ.

อัตโนมัติ step welding กับ servo-driven step belt สําหรับการตั้งตําแหน่งที่แม่นยํา

การถอนแบบอัตโนมัติ: กระบอกออกหลังจากการผสม เพื่อเตรียมการถอน

อัตโนมัติการถอน: เครื่องจับที่ควบคุมโดยเซอร์โวเคลื่อนย้ายผลิตภัณฑ์ที่ปั่นไปยังตําแหน่งที่กําหนด, ลดแรงงานและปรับปรุงประสิทธิภาพ

สายการผลิตอัตโนมัติเต็มรูปแบบสำหรับการดัดชั้นวางถัง IBC 2

สายการผลิตอัตโนมัติเต็มรูปแบบสำหรับการดัดชั้นวางถัง IBC 3

เครื่องบิดกรอบ

การประมวลผลรูปแบบครบวงจร เพื่อให้มีความแม่นยําในการบิดสูง การทํางานที่มั่นคงและมีประสิทธิภาพ

ระบบความสมดุลโค้งพิเศษรับประกันความแม่นยําของกรอบ

HMI + PLC Control สําหรับการทํางานด้วยระบบอัตโนมัติสูง

ตัวควบคุม ตัวเลือกสําหรับการบรรทุก / ถอนอัตโนมัติ ลดบุคลากร

การเปลี่ยน Mold รวดเร็วสําหรับบิดท่อต่าง ๆ

ระบบไฮดรอลิกเซอร์โวที่มีการตอบสนองอย่างรวดเร็ว อินเนอร์เซียต่ํา และความแม่นยําสูง

การออกแบบแบบโมดูล (Modular Design) ทําให้สามารถปรับเปลี่ยนระบบอัตโนมัติได้ตามความต้องการของลูกค้า



สายการผลิตอัตโนมัติเต็มรูปแบบสำหรับการดัดชั้นวางถัง IBC 4

สายการผลิตอัตโนมัติเต็มรูปแบบสำหรับการดัดชั้นวางถัง IBC 5

เครื่องล็อคกรอบ

ประสิทธิภาพและคุณภาพ: กระบวนการล็อคใช้เวลาประมาณ 25-30 วินาทีในการสมบูรณ์

กรอบเครื่องจักรแปรรูปทั้งหมดเพื่อความแม่นยําในการใส่สูง การล็อคที่แข็งแรง การทํางานที่มั่นคงและมีประสิทธิภาพ

HMI + PLC Control สําหรับการทํางานด้วยระบบอัตโนมัติสูง

ตัวควบคุม ตัวเลือกสําหรับการบรรทุก / ถอนอัตโนมัติ ลดบุคลากร

การเปลี่ยนหม้ออย่างรวดเร็ว เพื่อตอบสนองความต้องการของท่อล็อคที่แตกต่างกัน

ระบบไฮดรอลิกเซอร์โวที่มีการตอบสนองอย่างรวดเร็ว อินเนอร์เซียต่ํา และความแม่นยําสูง

การออกแบบแบบจําแนก (Modular Design) ทําให้สามารถปรับเปลี่ยนระบบอัตโนมัติได้ตามความต้องการของลูกค้า





สายการผลิตอัตโนมัติเต็มรูปแบบสำหรับการดัดชั้นวางถัง IBC 6

สายการผลิตอัตโนมัติเต็มรูปแบบสำหรับการดัดชั้นวางถัง IBC 7

เครื่องเจาะและทํารู

ประสิทธิภาพและคุณภาพ: กระบวนการล็อคใช้เวลาประมาณ 25-30 วินาทีในการสมบูรณ์

เครื่องจักร: การแปรรูปทั้งร่างกายเพื่อการทํางานที่มีความแม่นยําสูง, มั่นคงและมีประสิทธิภาพ

ระบบควบคุม: HMI + PLC สําหรับอัตโนมัติสูง

เครื่องควบคุม: มีตัวเลือกสําหรับการบรรทุก/บรรทุกโดยอัตโนมัติ ลดจํานวนบุคคล

การเปลี่ยนหม้ออย่างรวดเร็ว: สามารถเปลี่ยนหม้อได้ง่าย เพื่อตอบสนองความต้องการในการเจาะท่อที่แตกต่างกัน

ระบบไฮดรอลิกเซอร์โว: การตอบสนองอย่างรวดเร็ว อินเนอร์เซียต่ํา และความแม่นยําสูง

การออกแบบแบบจําแนก: อัตโนมัติที่สามารถปรับแต่งได้ตามความต้องการของลูกค้า







เครื่องแปรรูปพื้นฐาน



เครื่องบิดท่อฐาน

สายการผลิตอัตโนมัติเต็มรูปแบบสำหรับการดัดชั้นวางถัง IBC 8



เครื่องปั่นท่อฐาน

สายการผลิตอัตโนมัติเต็มรูปแบบสำหรับการดัดชั้นวางถัง IBC 9





การออกแบบ:โครงสร้างแนวราบที่มีหัวผสมผสาน 7 ตัวสําหรับการผสมผสานกรอบฐาน ผู้ใช้งานเพียงต้องการที่จะบรรทุก / ถอน; การผสมผสานเป็นอัตโนมัติ

พลังงาน3 ชุดของ MF DC 160KVA

ประโยชน์:ปรับปรุงคุณภาพของผลิตภัณฑ์และอัตราการผลิต ลดต้นทุน และกําจัดความไม่มั่นคงที่เกิดจากการปั่นด้วยมือ











ข้อมูลอื่นๆ

สายการผลิต IBC Cage Frame แผนการวางแผน

สายการผลิตอัตโนมัติเต็มรูปแบบสำหรับการดัดชั้นวางถัง IBC 10

สายการผลิตอัตโนมัติเต็มรูปแบบสำหรับการดัดชั้นวางถัง IBC 11





ผลการผลิต

สายการผลิตอัตโนมัติเต็มรูปแบบสำหรับการดัดชั้นวางถัง IBC 12



บริการทางเทคนิค

ดําเนินการให้ลูกค้าเป็นหลัก และให้บริการบริการทั้งก่อนและหลังการขาย เช่น การติดตั้ง การใช้งาน การฝึกอบรม และการบํารุงรักษา

บริการก่อนการขายก่อนที่จะลงนามสัญญา บริษัทจะให้ลูกค้าด้วยวิธีการแก้ไขกระบวนการผลิตต่างๆ และบริการที่ปรึกษาทางเทคนิคสําหรับอุปกรณ์

การติดตั้งและการใช้งาน:ตามสัญญา บริษัทของเราจะขนส่งอุปกรณ์อย่างปลอดภัย ไปยังสถานที่ติดตั้งที่กําหนดโดยผู้ใช้ภายในเวลาที่กําหนดและส่งวิศวกรบริการทางเทคนิค เพื่อติดตั้งมันในสถานที่เมื่อผู้ใช้มีพื้นฐานการติดตั้งและการใช้งานอะไหล่ วิศวกรบริการทางเทคนิคจะติดตั้งและ debugging เครื่องสําหรับผู้ใช้ที่จะใช้การให้ความมั่นใจว่าสภาพแวดล้อมของสถานที่ติดตั้งและเปิดให้ใช้งานเรียบร้อยสะอาดและเรียบร้อย

การฝึกหลังการขาย: บริษัทให้บริการฝึกอบรมทางเทคนิคฟรี (ขั้นต่ํา 5 วัน) ที่สถานที่ของผู้ซื้อหรือศูนย์ฝึกอบรมของผู้ขาย ประเด็นสําคัญประกอบด้วย:

  • -ควบคุมการใช้โปรแกรม
  • - ขั้นตอนการเปิด / ปิด
  • - การตั้งค่าปารามิเตอร์แพเนลและซอฟต์แวร์
  • - การทําความสะอาดและบํารุงรักษาเครื่องจักรพื้นฐาน
  • - การจัดการกับความล้มเหลวของฮาร์ดแวร์
  • - ระวังการใช้งาน

การบํารุงรักษาอุปกรณ์

  • -การรับประกัน 1 ปีหลังจากการรับรองสุดท้าย
  • -เวลาตอบสนองการบริการลูกค้า ภายใน 24 ชั่วโมง
  • - การซ่อมแซมที่ชําระค่าใช้จ่ายจะให้บริการหลังจากระยะเวลาการรับประกัน





รายการการตั้งค่าอุปกรณ์

ไม่ ชื่ออุปกรณ์ หน่วย จํานวน ฟังก์ชันหลัก
1 เครื่องปั่นแกรนท์เมช หน่วย 1 เครื่องปั่นหลายจุด Mesh
2 เครื่องให้อาหารอัตโนมัติ Mesh เซต 1 การบรรจุหลอดยาวและสั้นโดยอัตโนมัติ
3 เครื่องควบคุมการใช้วัสดุ Mesh หน่วย 1 การลดเครือข่าย (การสะสม)
4 เครื่องบิดสี่แกน เซต 1 การบิดและการสร้างตาข่ายด้วยหัวลด
5 เครื่องล็อค เซต 1 การบิดและล็อคตา
6 เครื่องเจาะกระดาน เซต 1 การเจาะและตัดท่อด้านล่างภายใต้กรอบ
7 เครื่องควบคุมกรอบ เซต 1 เครื่องปั่น 3 ตัวเคลื่อนย้ายขึ้นและลงเพื่อจับกรอบ
8 เครื่องปั่นเท้าเหล็ก เซต 1 การปั่นขาเหล็กของกรอบด้านล่าง
9 อุปกรณ์ในการรับมือเครื่องปั่นเท้าเหล็ก เซต 1 การถอน, การโอนและการวางตัวกระเบียงด้านล่างหลังจากการปั่น
10 เครื่องกันอากาศอัตโนมัติ เซต 1 การทดสอบความแน่นของแผ่น
11 เครื่องบิดสองแบบอัตโนมัติสําหรับท่อด้านล่าง เซต 1 การหดตัว, การคัดลอกและบิดท่อด้านล่าง
12 พลาตฟอร์มทดสอบสั่น เซต 1 การทดสอบความแข็งแรงและการป้องกันของกระบอก IBC
