รายละเอียดสินค้า:
|
| การกำหนดค่าอพยพ: | 150-200pcs/8h | ผู้ประกอบการ: | เส้นด้วยตนเอง (7-8 คน) สายอัตโนมัติ (5-6 คน) |
|---|---|---|---|
| การกระจายพลังงานอุปกรณ์: | 550KW | ความต้องการอากาศ: | 1.1 ลบ.ม./นาที |
| ความต้องการน้ำ: | 10-25m³/h |
กระแสงาน
กระแสการทํางาน:
การประมวลภาพ:การเชื่อมกรอบ → การบิดกรอบ → ท่อ → การใส่และล็อค → การเจาะกรอบและการทํารู
การประมวลผลพื้นฐาน:เครื่องบิดท่อฐาน → การปั่นฐาน
อุปกรณ์หลัก
เครื่องแปรรูปกรอบ
| |
| เครื่องปั่นกรอบ ประสิทธิภาพการปั่น: 45 วินาที/ชิ้น โครงสร้างแกนทรีเสริมเพื่อความแข็งแกร่งสูงและการทํางานที่มั่นคง พลังงานไฟฟ้าอินเวอร์เตอร์ความถี่กลาง สําหรับการปั่นที่ประหยัดพลังงาน 6 หัวผสมและระบบพลังงาน แต่ละตัวมีการปรับกระแสที่อิสระสําหรับจุดผสมที่น่าเชื่อถือ การออกแบบ Feeder แบบสองชั้นสําหรับการทํางานต่อเนื่อง: ในขณะที่ feeder หนึ่ง welds, อื่น ๆ โหลดวัสดุ. อัตโนมัติ step welding กับ servo-driven step belt สําหรับการตั้งตําแหน่งที่แม่นยํา การถอนแบบอัตโนมัติ: กระบอกออกหลังจากการผสม เพื่อเตรียมการถอน อัตโนมัติการถอน: เครื่องจับที่ควบคุมโดยเซอร์โวเคลื่อนย้ายผลิตภัณฑ์ที่ปั่นไปยังตําแหน่งที่กําหนด, ลดแรงงานและปรับปรุงประสิทธิภาพ |
เครื่องบิดกรอบ
การประมวลผลรูปแบบครบวงจร เพื่อให้มีความแม่นยําในการบิดสูง การทํางานที่มั่นคงและมีประสิทธิภาพ
ระบบความสมดุลโค้งพิเศษรับประกันความแม่นยําของกรอบ
HMI + PLC Control สําหรับการทํางานด้วยระบบอัตโนมัติสูง
ตัวควบคุม ตัวเลือกสําหรับการบรรทุก / ถอนอัตโนมัติ ลดบุคลากร
การเปลี่ยน Mold รวดเร็วสําหรับบิดท่อต่าง ๆ
ระบบไฮดรอลิกเซอร์โวที่มีการตอบสนองอย่างรวดเร็ว อินเนอร์เซียต่ํา และความแม่นยําสูง
การออกแบบแบบโมดูล (Modular Design) ทําให้สามารถปรับเปลี่ยนระบบอัตโนมัติได้ตามความต้องการของลูกค้า
เครื่องล็อคกรอบ
ประสิทธิภาพและคุณภาพ: กระบวนการล็อคใช้เวลาประมาณ 25-30 วินาทีในการสมบูรณ์
กรอบเครื่องจักรแปรรูปทั้งหมดเพื่อความแม่นยําในการใส่สูง การล็อคที่แข็งแรง การทํางานที่มั่นคงและมีประสิทธิภาพ
HMI + PLC Control สําหรับการทํางานด้วยระบบอัตโนมัติสูง
ตัวควบคุม ตัวเลือกสําหรับการบรรทุก / ถอนอัตโนมัติ ลดบุคลากร
การเปลี่ยนหม้ออย่างรวดเร็ว เพื่อตอบสนองความต้องการของท่อล็อคที่แตกต่างกัน
ระบบไฮดรอลิกเซอร์โวที่มีการตอบสนองอย่างรวดเร็ว อินเนอร์เซียต่ํา และความแม่นยําสูง
การออกแบบแบบจําแนก (Modular Design) ทําให้สามารถปรับเปลี่ยนระบบอัตโนมัติได้ตามความต้องการของลูกค้า
เครื่องเจาะและทํารู
ประสิทธิภาพและคุณภาพ: กระบวนการล็อคใช้เวลาประมาณ 25-30 วินาทีในการสมบูรณ์
เครื่องจักร: การแปรรูปทั้งร่างกายเพื่อการทํางานที่มีความแม่นยําสูง, มั่นคงและมีประสิทธิภาพ
ระบบควบคุม: HMI + PLC สําหรับอัตโนมัติสูง
เครื่องควบคุม: มีตัวเลือกสําหรับการบรรทุก/บรรทุกโดยอัตโนมัติ ลดจํานวนบุคคล
การเปลี่ยนหม้ออย่างรวดเร็ว: สามารถเปลี่ยนหม้อได้ง่าย เพื่อตอบสนองความต้องการในการเจาะท่อที่แตกต่างกัน
ระบบไฮดรอลิกเซอร์โว: การตอบสนองอย่างรวดเร็ว อินเนอร์เซียต่ํา และความแม่นยําสูง
การออกแบบแบบจําแนก: อัตโนมัติที่สามารถปรับแต่งได้ตามความต้องการของลูกค้า
เครื่องแปรรูปพื้นฐาน
เครื่องบิดท่อฐาน
เครื่องปั่นท่อฐาน
การออกแบบ:โครงสร้างแนวราบที่มีหัวผสมผสาน 7 ตัวสําหรับการผสมผสานกรอบฐาน ผู้ใช้งานเพียงต้องการที่จะบรรทุก / ถอน; การผสมผสานเป็นอัตโนมัติ
พลังงาน3 ชุดของ MF DC 160KVA
ประโยชน์:ปรับปรุงคุณภาพของผลิตภัณฑ์และอัตราการผลิต ลดต้นทุน และกําจัดความไม่มั่นคงที่เกิดจากการปั่นด้วยมือ
ข้อมูลอื่นๆ

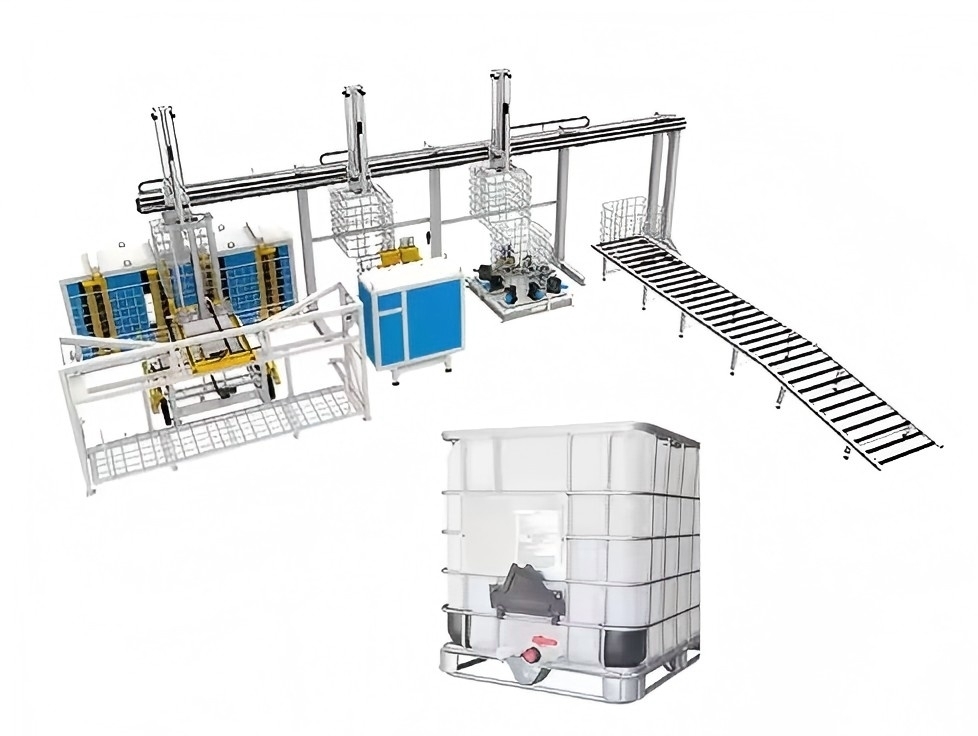

สายการผลิต IBC Cage Frame แผนการวางแผน
ผลการผลิต
ดําเนินการให้ลูกค้าเป็นหลัก และให้บริการบริการทั้งก่อนและหลังการขาย เช่น การติดตั้ง การใช้งาน การฝึกอบรม และการบํารุงรักษา
บริการก่อนการขายก่อนที่จะลงนามสัญญา บริษัทจะให้ลูกค้าด้วยวิธีการแก้ไขกระบวนการผลิตต่างๆ และบริการที่ปรึกษาทางเทคนิคสําหรับอุปกรณ์
การติดตั้งและการใช้งาน:ตามสัญญา บริษัทของเราจะขนส่งอุปกรณ์อย่างปลอดภัย ไปยังสถานที่ติดตั้งที่กําหนดโดยผู้ใช้ภายในเวลาที่กําหนดและส่งวิศวกรบริการทางเทคนิค เพื่อติดตั้งมันในสถานที่เมื่อผู้ใช้มีพื้นฐานการติดตั้งและการใช้งานอะไหล่ วิศวกรบริการทางเทคนิคจะติดตั้งและ debugging เครื่องสําหรับผู้ใช้ที่จะใช้การให้ความมั่นใจว่าสภาพแวดล้อมของสถานที่ติดตั้งและเปิดให้ใช้งานเรียบร้อยสะอาดและเรียบร้อย
การฝึกหลังการขาย: บริษัทให้บริการฝึกอบรมทางเทคนิคฟรี (ขั้นต่ํา 5 วัน) ที่สถานที่ของผู้ซื้อหรือศูนย์ฝึกอบรมของผู้ขาย ประเด็นสําคัญประกอบด้วย:
การบํารุงรักษาอุปกรณ์
| ไม่ | ชื่ออุปกรณ์ | หน่วย | จํานวน | ฟังก์ชันหลัก |
| 1 | เครื่องปั่นแกรนท์เมช | หน่วย | 1 | เครื่องปั่นหลายจุด Mesh |
| 2 | เครื่องให้อาหารอัตโนมัติ Mesh | เซต | 1 | การบรรจุหลอดยาวและสั้นโดยอัตโนมัติ |
| 3 | เครื่องควบคุมการใช้วัสดุ Mesh | หน่วย | 1 | การลดเครือข่าย (การสะสม) |
| 4 | เครื่องบิดสี่แกน | เซต | 1 | การบิดและการสร้างตาข่ายด้วยหัวลด |
| 5 | เครื่องล็อค | เซต | 1 | การบิดและล็อคตา |
| 6 | เครื่องเจาะกระดาน | เซต | 1 | การเจาะและตัดท่อด้านล่างภายใต้กรอบ |
| 7 | เครื่องควบคุมกรอบ | เซต | 1 | เครื่องปั่น 3 ตัวเคลื่อนย้ายขึ้นและลงเพื่อจับกรอบ |
| 8 | เครื่องปั่นเท้าเหล็ก | เซต | 1 | การปั่นขาเหล็กของกรอบด้านล่าง |
| 9 | อุปกรณ์ในการรับมือเครื่องปั่นเท้าเหล็ก | เซต | 1 | การถอน, การโอนและการวางตัวกระเบียงด้านล่างหลังจากการปั่น |
| 10 | เครื่องกันอากาศอัตโนมัติ | เซต | 1 | การทดสอบความแน่นของแผ่น |
| 11 | เครื่องบิดสองแบบอัตโนมัติสําหรับท่อด้านล่าง | เซต | 1 | การหดตัว, การคัดลอกและบิดท่อด้านล่าง |
| 12 | พลาตฟอร์มทดสอบสั่น | เซต | 1 | การทดสอบความแข็งแรงและการป้องกันของกระบอก IBC |
