รายละเอียดสินค้า:
|
| สัญลักษณ์: | ทรินท์ฟาร์ | สาเหตุ: | จีน |
|---|---|---|---|
| ความสามารถในการผลิต: | 50 ชุด/ชุด ต่อเดือน | การกำหนดค่าความจุ: | 150-200pcs/8h |
| ผู้ประกอบการ: | เส้นด้วยตนเอง (7-8 คน) สายอัตโนมัติ (5-6 คน) | การกระจายพลังงานอุปกรณ์: | 550KW |
| ความต้องการอากาศ: | 1.1 ลบ.ม./นาที | ความต้องการน้ำ: | 10-25m³/h |
กระแสงาน
กระแสการทํางาน:
การประมวลภาพ:การเชื่อมกรอบ → การบิดกรอบ → ท่อ → การใส่และล็อค → การเจาะกรอบและการทํารู
การประมวลผลพื้นฐาน:เครื่องบิดท่อฐาน → การปั่นฐาน
อุปกรณ์หลัก
เครื่องแปรรูปกรอบ

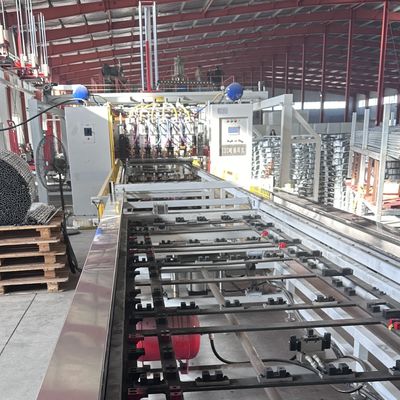

| เครื่องปั่นกรอบ ประสิทธิภาพการปั่น: 45 วินาที/ชิ้น โครงสร้างแกนทรีเสริมเพื่อความแข็งแกร่งสูงและการทํางานที่มั่นคง พลังงานไฟฟ้าอินเวอร์เตอร์ความถี่กลาง สําหรับการปั่นที่ประหยัดพลังงาน 6 หัวผสมและระบบพลังงาน แต่ละตัวมีการปรับกระแสที่อิสระสําหรับจุดผสมที่น่าเชื่อถือ การออกแบบ Feeder แบบสองชั้นสําหรับการทํางานต่อเนื่อง: ในขณะที่ feeder หนึ่ง welds, อื่น ๆ โหลดวัสดุ. อัตโนมัติ step welding กับ servo-driven step belt สําหรับการตั้งตําแหน่งที่แม่นยํา การถอนแบบอัตโนมัติ: กระบอกออกหลังจากการผสม เพื่อเตรียมการถอน อัตโนมัติการถอน: เครื่องจับที่ควบคุมโดยเซอร์โวเคลื่อนย้ายผลิตภัณฑ์ที่ปั่นไปยังตําแหน่งที่กําหนด, ลดแรงงานและปรับปรุงประสิทธิภาพ |
 |
|
| เครื่องบิดกรอบ การประมวลผลรูปแบบครบวงจร เพื่อให้มีความแม่นยําในการบิดสูง การทํางานที่มั่นคงและมีประสิทธิภาพ ระบบความสมดุลโค้งพิเศษรับประกันความแม่นยําของกรอบ HMI + PLC Control สําหรับการทํางานด้วยระบบอัตโนมัติสูง ตัวควบคุม ตัวเลือกสําหรับการบรรทุก / ถอนอัตโนมัติ ลดบุคลากร การเปลี่ยน Mold รวดเร็วสําหรับบิดท่อต่าง ๆ ระบบไฮดรอลิกเซอร์โวที่มีการตอบสนองอย่างรวดเร็ว อินเนอร์เซียต่ํา และความแม่นยําสูง การออกแบบแบบโมดูล (Modular Design) ทําให้สามารถปรับเปลี่ยนระบบอัตโนมัติได้ตามความต้องการของลูกค้า |
|
 |
 |
| เครื่องล็อคกรอบ ประสิทธิภาพและคุณภาพ: กระบวนการล็อคใช้เวลาประมาณ 25-30 วินาทีในการสมบูรณ์ กรอบเครื่องจักรแปรรูปทั้งหมดเพื่อความแม่นยําในการใส่สูง การล็อคที่แข็งแรง การทํางานที่มั่นคงและมีประสิทธิภาพ HMI + PLC Control สําหรับการทํางานด้วยระบบอัตโนมัติสูง ตัวควบคุม ตัวเลือกสําหรับการบรรทุก / ถอนอัตโนมัติ ลดบุคลากร การเปลี่ยนหม้ออย่างรวดเร็ว เพื่อตอบสนองความต้องการของท่อล็อคที่แตกต่างกัน ระบบไฮดรอลิกเซอร์โวที่มีการตอบสนองอย่างรวดเร็ว อินเนอร์เซียต่ํา และความแม่นยําสูง การออกแบบแบบจําแนก (Modular Design) ทําให้สามารถปรับเปลี่ยนระบบอัตโนมัติได้ตามความต้องการของลูกค้า |
|
 |
|
| เครื่องเจาะและทํารู ประสิทธิภาพและคุณภาพ: กระบวนการล็อคใช้เวลาประมาณ 25-30 วินาทีในการสมบูรณ์ เครื่องจักร: การแปรรูปทั้งร่างกายเพื่อการทํางานที่มีความแม่นยําสูง, มั่นคงและมีประสิทธิภาพ ระบบควบคุม: HMI + PLC สําหรับอัตโนมัติสูง เครื่องควบคุม: มีตัวเลือกสําหรับการบรรทุก/บรรทุกโดยอัตโนมัติ ลดจํานวนบุคคล การเปลี่ยนหม้ออย่างรวดเร็ว: สามารถเปลี่ยนหม้อได้ง่าย เพื่อตอบสนองความต้องการในการเจาะท่อที่แตกต่างกัน ระบบไฮดรอลิกเซอร์โว: การตอบสนองอย่างรวดเร็ว อินเนอร์เซียต่ํา และความแม่นยําสูง การออกแบบแบบจําแนก: อัตโนมัติที่สามารถปรับแต่งได้ตามความต้องการของลูกค้า |
|
เครื่องแปรรูปพื้นฐาน
| เครื่องบิดท่อฐาน | เครื่องปั่นท่อฐาน | |
|
|
การออกแบบ:โครงสร้างแนวราบที่มีหัวผสมผสาน 7 ตัวสําหรับการผสมผสานกรอบฐาน ผู้ใช้งานเพียงต้องการที่จะบรรทุก / ถอน; การผสมผสานเป็นอัตโนมัติ พลังงาน3 ชุดของ MF DC 160KVA ประโยชน์:ปรับปรุงคุณภาพของผลิตภัณฑ์และอัตราการผลิต ลดต้นทุน และกําจัดความไม่มั่นคงที่เกิดจากการปั่นด้วยมือ |
| ข้อมูลอื่นๆ | ||

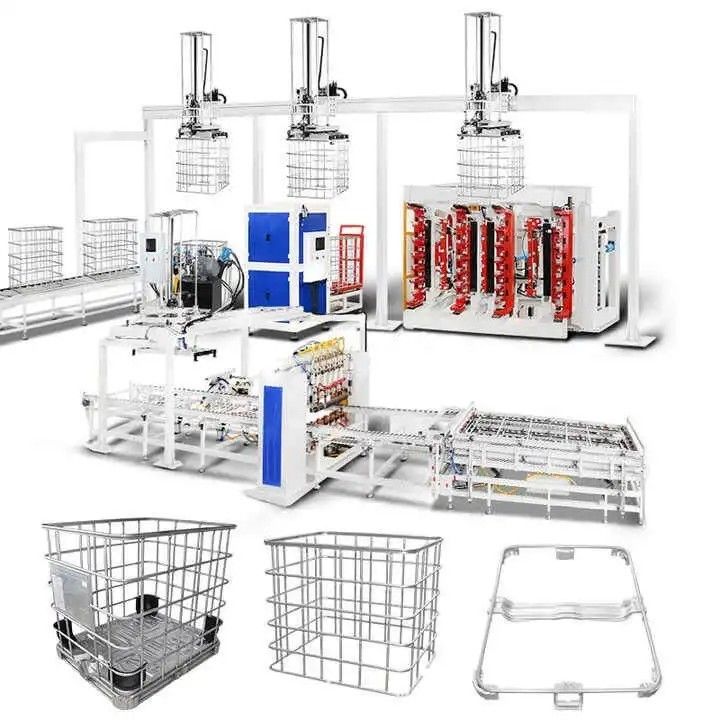

| สายการผลิต IBC Cage Frame แผนการวางแผน | ||
 |
 |
|
| ผลการผลิต | ||
|
||
| ไม่ | ชื่ออุปกรณ์ | หน่วย | จํานวน | ฟังก์ชันหลัก |
| 1 | เครื่องปั่นแกรนท์เมช | หน่วย | 1 | เครื่องปั่นหลายจุด Mesh |
| 2 | เครื่องให้อาหารอัตโนมัติ Mesh | เซต | 1 | การบรรจุหลอดยาวและสั้นโดยอัตโนมัติ |
| 3 | เครื่องควบคุมการใช้วัสดุ Mesh | หน่วย | 1 | การลดเครือข่าย (การสะสม) |
| 4 | เครื่องบิดสี่แกน | เซต | 1 | การบิดและการสร้างตาข่ายด้วยหัวลด |
| 5 | เครื่องล็อค | เซต | 1 | การบิดและล็อคตา |
| 6 | เครื่องเจาะกระดาน | เซต | 1 | การเจาะและตัดท่อด้านล่างภายใต้กรอบ |
| 7 | เครื่องควบคุมกรอบ | เซต | 1 | เครื่องปั่น 3 ตัวเคลื่อนย้ายขึ้นและลงเพื่อจับกรอบ |
| 8 | เครื่องปั่นเท้าเหล็ก | เซต | 1 | การปั่นขาเหล็กของกรอบด้านล่าง |
| 9 | อุปกรณ์ในการรับมือเครื่องปั่นเท้าเหล็ก | เซต | 1 | การถอน, การโอนและการวางตัวกระเบียงด้านล่างหลังจากการปั่น |
| 10 | เครื่องกันอากาศอัตโนมัติ | เซต | 1 | การทดสอบความแน่นของแผ่น |
| 11 | เครื่องบิดสองแบบอัตโนมัติสําหรับท่อด้านล่าง | เซต | 1 | การหดตัว, การคัดลอกและบิดท่อด้านล่าง |
| 12 | พลาตฟอร์มทดสอบสั่น | เซต | 1 | การทดสอบความแข็งแรงและการป้องกันของกระบอก IBC |
