รายละเอียดสินค้า:
|
| Trademark: | TRINTFAR | Origin: | China |
|---|---|---|---|
| Production Capacity: | 50 Set/Sets Per Month | Capacity config: | 150-200Pcs/8h |
| Operators: | Manual line（7-8 people）Automatic line（5-6 people） | Equipment power distribution: | 550KW |
| Air Requirement: | 1.1m³/min | Water Requirement: | 10-25m³/h |

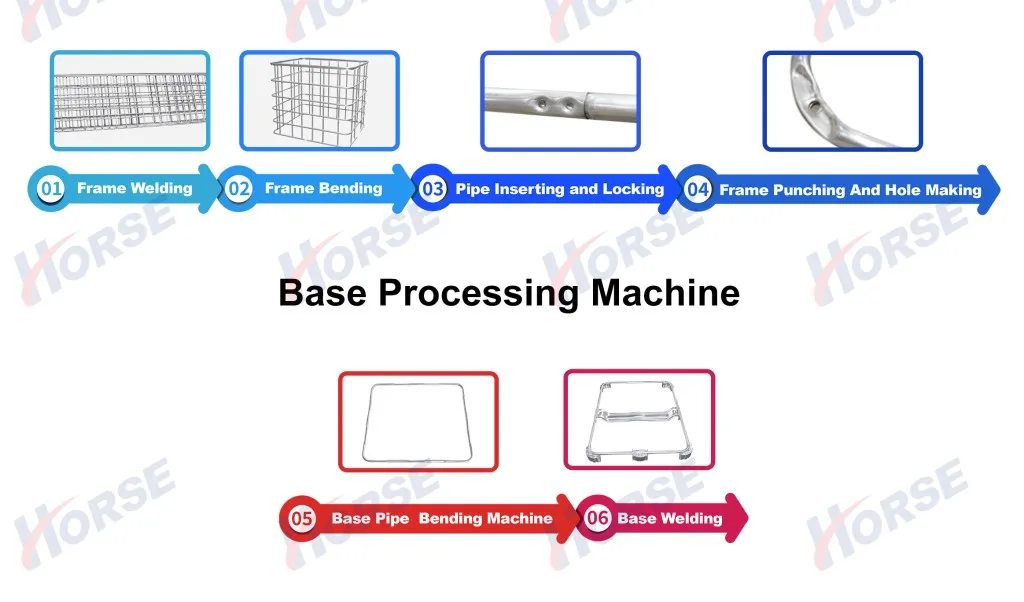

เวิร์กโฟลว์
ขั้นตอนการทำงาน:
การประมวลผลเฟรม: การเชื่อมเฟรม → การดัดเฟรม → ท่อ → การใส่และการล็อค → การเจาะเฟรมและการทำรู
การประมวลผลฐาน: เครื่องดัดท่อฐาน → การเชื่อมฐาน
อุปกรณ์หลัก
เครื่องประมวลผลเฟรม

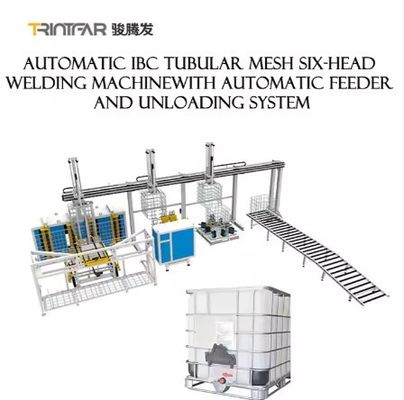

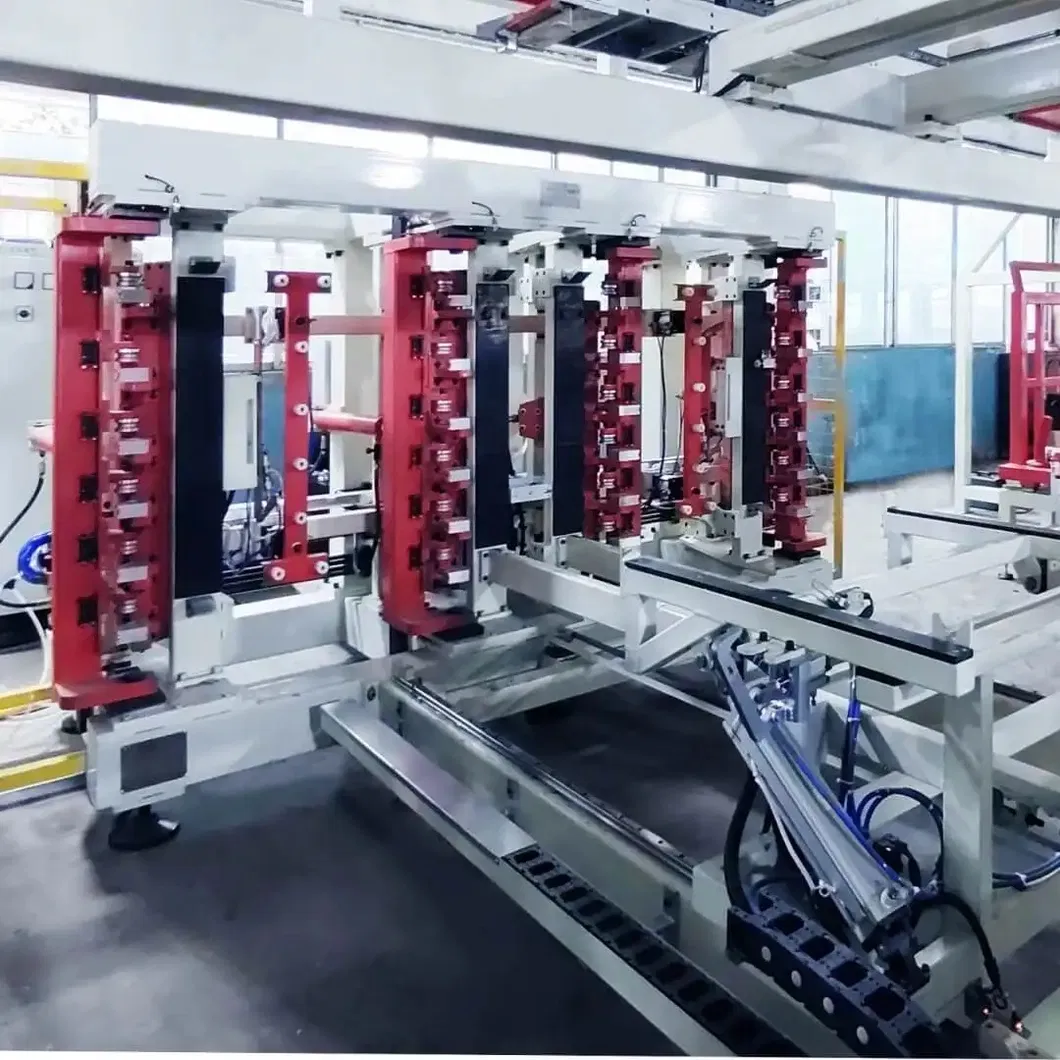

| เครื่องเชื่อมเฟรม ประสิทธิภาพการเชื่อม: 45 วินาที/ชิ้น โครงสร้างโครงสำหรับตั้งสิ่งของเสริมความแข็งแรงเพื่อความแข็งแกร่งสูงและการทำงานที่มั่นคง แหล่งจ่ายไฟอินเวอร์เตอร์ความถี่กลางเพื่อการเชื่อมที่ประหยัดพลังงาน หัวเชื่อมและระบบไฟ 6 หัว แต่ละหัวมีการปรับกระแสไฟอิสระเพื่อจุดเชื่อมที่เชื่อถือได้ การออกแบบตัวป้อนแบบสองชั้นสำหรับการทำงานต่อเนื่อง: ในขณะที่ตัวป้อนหนึ่งเชื่อม อีกตัวหนึ่งจะโหลดวัสดุ การเชื่อมแบบก้าวอัตโนมัติด้วยสายพานก้าวขับเคลื่อนด้วยเซอร์โวเพื่อการวางตำแหน่งที่แม่นยำ การถอดแบบอัตโนมัติ: กระบอกสูบดีดออกหลังจากการเชื่อมเพื่อเตรียมพร้อมสำหรับการขนถ่าย การขนถ่ายอัตโนมัติ: ตัวจับที่ควบคุมด้วยเซอร์โวเคลื่อนย้ายผลิตภัณฑ์ที่เชื่อมไปยังตำแหน่งที่กำหนด ลดแรงงานและเพิ่มประสิทธิภาพ ตัวป้อนขนถ่ายแบบหมุน 90° เพื่อการขนส่งที่ง่าย |
 |
|
| เครื่องดัดเฟรม การประมวลผลเฟรมทั้งหมดเพื่อความแม่นยำในการดัดสูง การทำงานที่มั่นคง และประสิทธิภาพ ดัดเฟรมทุกๆ 15-20 วินาที ระบบสมดุลการดัดแบบพิเศษช่วยให้มั่นใจได้ถึงความแม่นยำในแนวทแยงของเฟรม การควบคุม HMI + PLC เพื่อระบบอัตโนมัติสูง ตัวเลือกหุ่นยนต์สำหรับการโหลด/ขนถ่ายอัตโนมัติ ลดบุคลากร การเปลี่ยนแม่พิมพ์อย่างรวดเร็วสำหรับการดัดท่อที่แตกต่างกัน ระบบเซอร์โวไฮดรอลิกพร้อมการตอบสนองที่รวดเร็ว ความเฉื่อยต่ำ และความแม่นยำสูง การออกแบบแบบแยกส่วนช่วยให้สามารถปรับแต่งระบบอัตโนมัติตามความต้องการของลูกค้าได้ |
|
 |
 |
| เครื่องล็อคเฟรม ประสิทธิภาพและคุณภาพ: กระบวนการล็อคใช้เวลาประมาณ 25-30 วินาทีในการทำให้เสร็จสมบูรณ์ เฟรมเครื่องจักรได้รับการประมวลผลทั้งหมดเพื่อความแม่นยำในการใส่สูง การล็อคที่แข็งแรง การทำงานที่มั่นคงและมีประสิทธิภาพ การควบคุม HMI + PLC เพื่อระบบอัตโนมัติสูง ตัวเลือกหุ่นยนต์สำหรับการโหลด/ขนถ่ายอัตโนมัติ ลดบุคลากร การเปลี่ยนแม่พิมพ์อย่างรวดเร็วเพื่อตอบสนองความต้องการท่อล็อคที่แตกต่างกันด้วยการเปลี่ยนแม่พิมพ์ที่ง่ายดาย ระบบเซอร์โวไฮดรอลิกพร้อมการตอบสนองที่รวดเร็ว ความเฉื่อยต่ำ และความแม่นยำสูง การออกแบบแบบแยกส่วนช่วยให้สามารถปรับแต่งระบบอัตโนมัติตามความต้องการของลูกค้าได้ |
|
 |
|

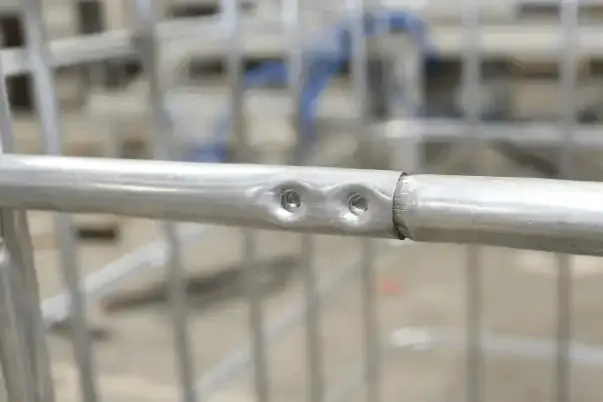

| เครื่องเจาะและทำรู ประสิทธิภาพและคุณภาพ: กระบวนการล็อคใช้เวลาประมาณ 25-30 วินาทีในการทำให้เสร็จสมบูรณ์ เฟรมเครื่องจักร: การประมวลผลทั้งตัวเพื่อความแม่นยำสูง การทำงานที่มั่นคงและมีประสิทธิภาพ ระบบควบคุม: HMI + PLC เพื่อระบบอัตโนมัติสูง หุ่นยนต์: ตัวเลือกสำหรับการโหลด/ขนถ่ายอัตโนมัติ ลดบุคลากร การเปลี่ยนแม่พิมพ์อย่างรวดเร็ว: เปลี่ยนแม่พิมพ์ได้อย่างง่ายดายเพื่อตอบสนองความต้องการในการเจาะท่อที่แตกต่างกัน ระบบเซอร์โวไฮดรอลิก: การตอบสนองที่รวดเร็ว ความเฉื่อยต่ำ และความแม่นยำสูง การออกแบบแบบแยกส่วน: ระบบอัตโนมัติที่ปรับแต่งได้ตามความต้องการของลูกค้า |
|
เครื่องประมวลผลฐาน

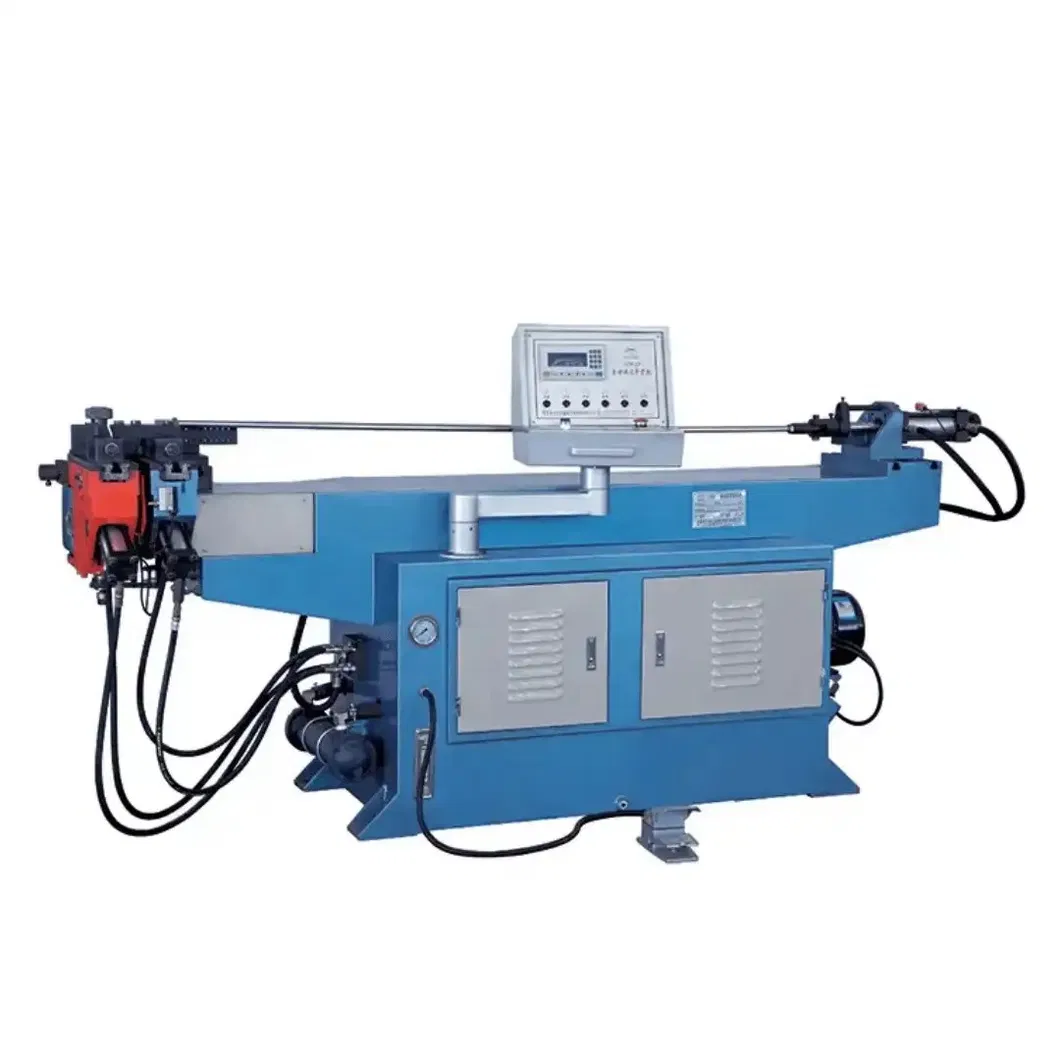

| เครื่องดัดท่อฐาน | เครื่องเชื่อมท่อฐาน | |
|
|

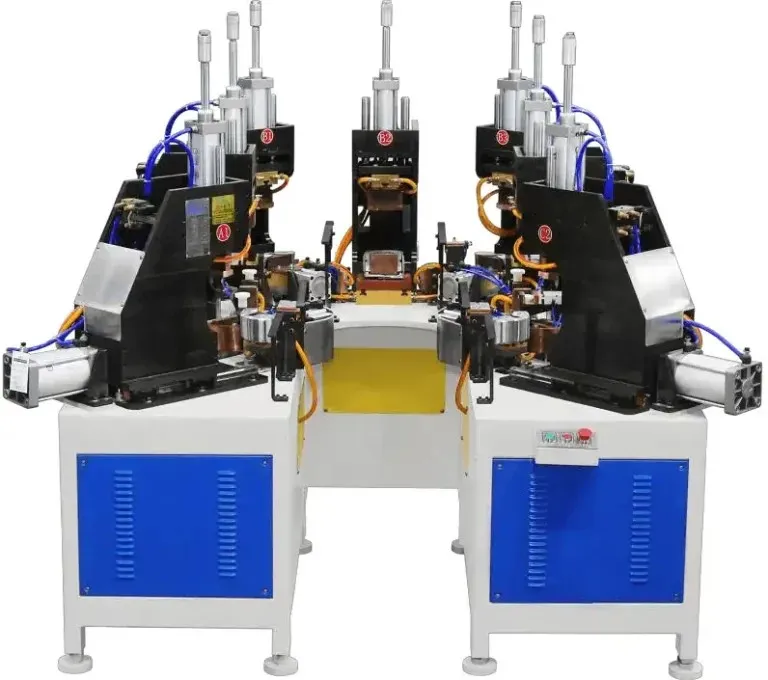

การออกแบบ: โครงสร้างแนวนอนพร้อมหัวเชื่อม 7 หัวสำหรับการเชื่อมเฟรมฐาน ผู้ปฏิบัติงานเพียงแค่ต้องโหลด/ขนถ่าย การเชื่อมเป็นแบบอัตโนมัติ พลังงาน: ชุด MF DC 160KVA 3 ชุด ประโยชน์: ปรับปรุงคุณภาพผลิตภัณฑ์และอัตราการผลิต ลดต้นทุน และขจัดความไม่แน่นอนที่เกิดจากการเชื่อมด้วยตนเอง ระบบอัตโนมัติและประสิทธิภาพการผลิตที่สูงขึ้น |
| ข้อมูลอื่นๆ | ||

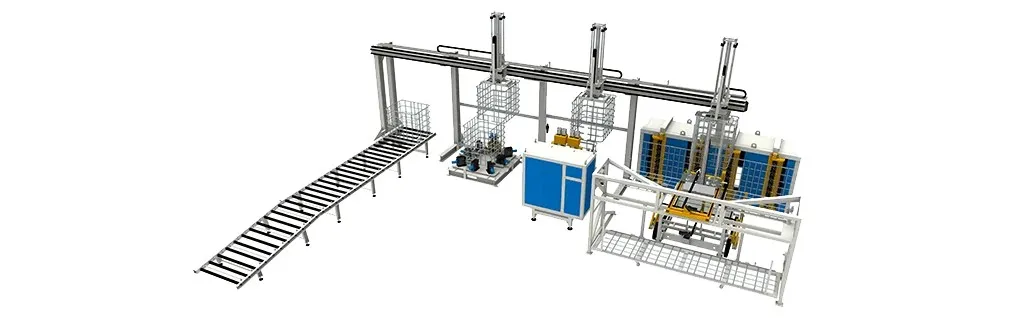

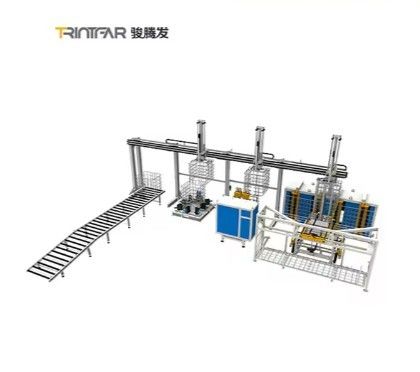

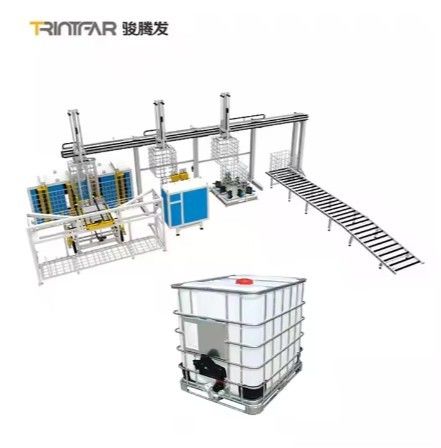

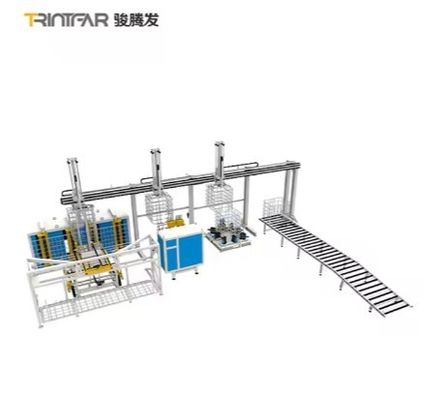

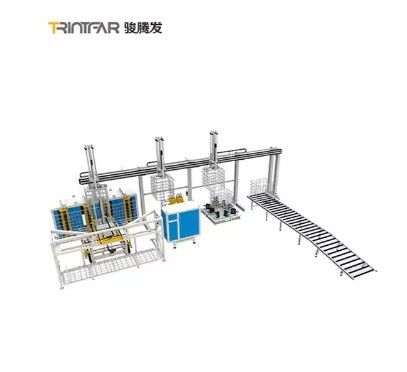

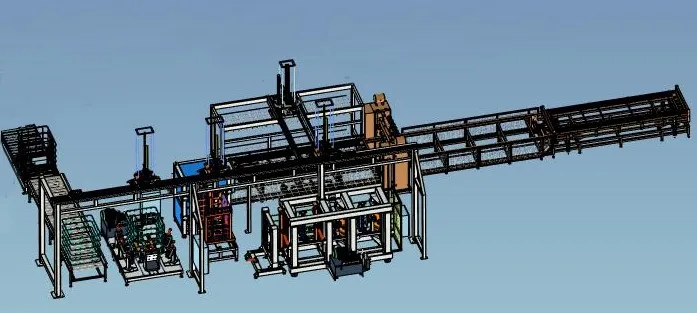

| แผนผังการผลิต IBC Cage Frame | ||
 |
 |
|

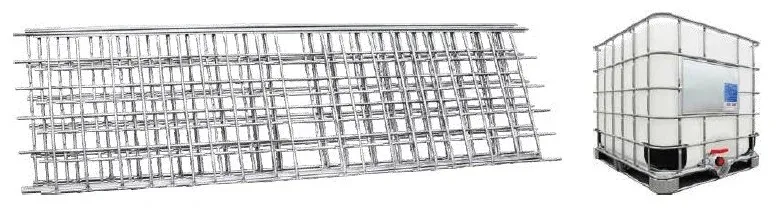

| ผลลัพธ์การผลิต | ||
|
||
| เลขที่ | ชื่ออุปกรณ์ | หน่วย | ปริมาณ | ฟังก์ชันหลัก |
| 1 | เครื่องเชื่อมโครงสำหรับตั้งสิ่งของตาข่าย | หน่วย | 1 | การเชื่อมหลายจุดตาข่าย |
| 2 | เครื่องป้อนอัตโนมัติแบบตาข่าย | ชุด | 1 | การโหลดท่อยาวและท่อสั้นอัตโนมัติ |
| 3 | หุ่นยนต์หยิบจับวัสดุตาข่าย | หน่วย | 1 | การขนถ่ายตาข่าย (การซ้อน) |
| 4 | เครื่องดัดสี่แกน | ชุด | 1 | การดัดและการขึ้นรูปตาข่ายด้วยหัวหด |
| 5 | เครื่องล็อค | ชุด | 1 | การดัดและการเชื่อมต่อของตาข่าย |
| 6 | เครื่องเจาะแบบแบน | ชุด | 1 | การเจาะและการตัดท่อด้านล่างใต้เฟรม |
| 7 | หุ่นยนต์เฟรม | ชุด | 1 | หุ่นยนต์สามตัวเคลื่อนขึ้นและลงเพื่อจับเฟรม |
| 8 | เครื่องเชื่อมเท้าเหล็ก | ชุด | 1 | การเชื่อมเท้าเหล็กของเฟรมด้านล่าง |
| 9 | หุ่นยนต์หยิบจับวัสดุเครื่องเชื่อมเท้าเหล็ก | ชุด | 1 | การนำออก การถ่ายโอน และการซ้อนเฟรมด้านล่างหลังจากการเชื่อม |
| 10 | เครื่องกันอากาศเข้าอัตโนมัติ | ชุด | 1 | การทดสอบความแน่นของซับใน |
| 11 | เครื่องดัดคู่แบบอัตโนมัติสำหรับท่อด้านล่าง | ชุด | 1 | การหดตัว การนูน และการดัดของท่อด้านล่าง |
| 12 | แพลตฟอร์มทดสอบการสั่นสะเทือน | ชุด | 1 | การทดสอบความมั่นคงและการป้องกันของถัง IBC |
